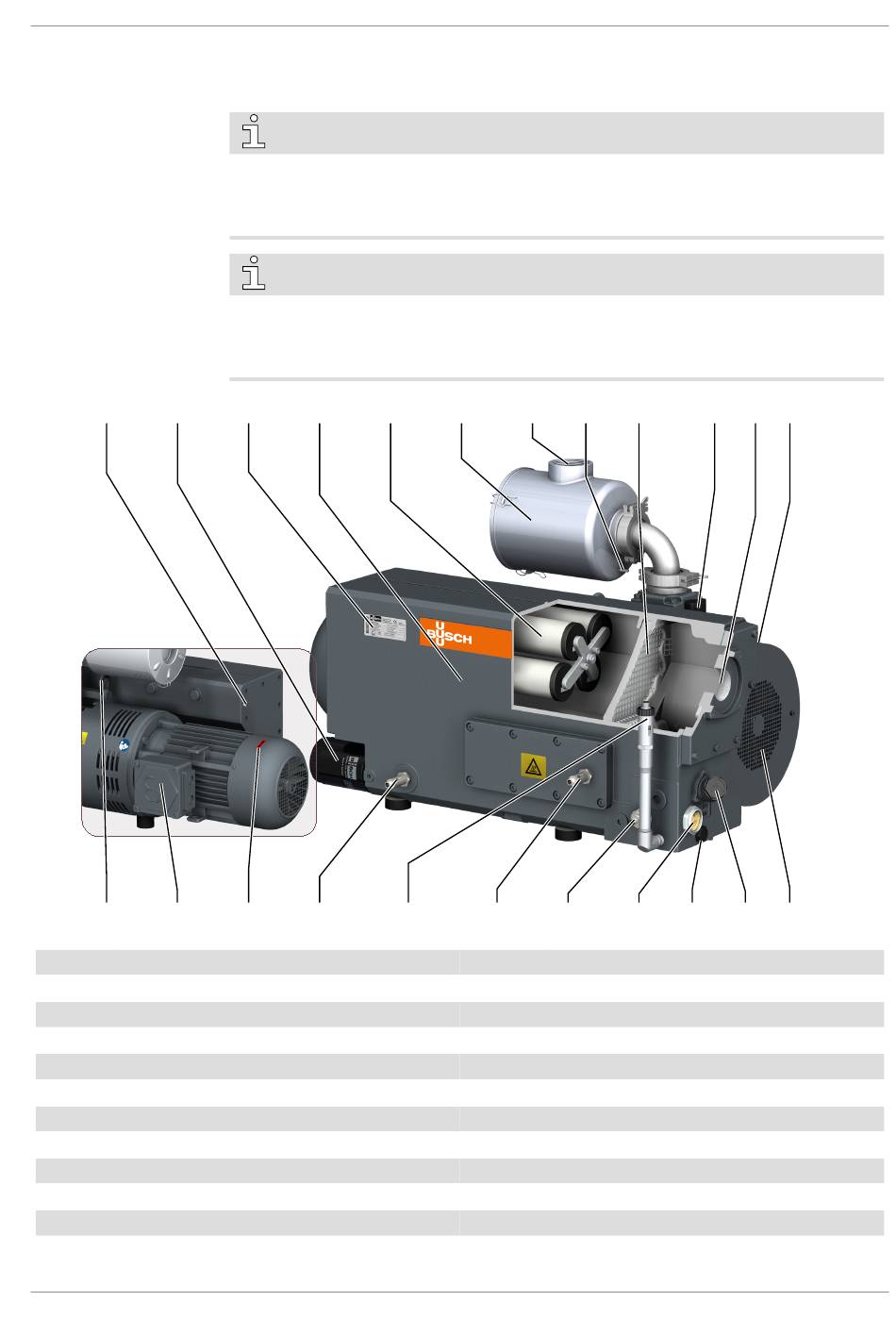

Description du produit

ECP OF
EB MTB
IN Connexion d'aspiration
OUT Connexion d'échappement
OFP Bouchon de remplissage d'huile
OSG Voyant d'huile
ODP Bouchon de vidange
EB Anneau de levage
GB Soupape de lest d'air
AHE Échangeur de chaleur air-huile
TS Interrupteur de température
PS Interrupteur de pression
LS Interrupteur de niveau
ECP Connexion à la terre (pompe)
0870570604_RA0165-0305D_Ex_-0011_IM_fr
NOTE
Terme technique.
Dans ce manuel d'instructions, nous employons le terme « machine » pour désigner la
« pompe à vide ».
NOTE
Illustrations
Dans ce manuel d'instructions, les illustrations peuvent différer de l'apparence de la ma-
chine.
NP OS EF
DA TSA ou PSA ou
TS+0104 PS+0301
IF IN ECI
TSA ou LS-0201 OSG
TS+0101
MTB Boîte à bornes moteur
DA Flèche de sens de rotation
EF Filtre d'échappement
NP Plaquette signalétique
OF Filtre à huile
AF Ventilateur axial
OS Séparateur d'huile
FM Matière filtrante
TSA Capteur de température
PSA Capteur de pression
IF Filtre d'aspiration
ECI Connexion à la terre (filtre d'aspiration)
Description du produit | 2
FM AHE
GB OUT
ODP OFP AF
