INSTALLAZIONE

L'INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE LEGGI E
NORMATIVE LOCALI.
PER UNA CORRETTA APPLICAZIONE BF, IL BRUCIATORE DEVE ESSERE INSTALLATO SU UNA
APPROPRIATA CALDAIA BF.

3.1 POSIZIONE DI FUNZIONAMENTO

Il bruciatore è predisposto esclusivamente per il funzionamento nelle posizioni 1, 2 e 3.
L'installazione 1 è da preferire in quanto è l'unica che consente la manutenzione come descritto di seguito
in questo manuale. Le installazioni 2 e 3 consentono il funzionamento ma non la manutenzione con l'ag-
gancio alla caldaia.
Ogni altro posizionamento è da ritenersi compromissorio per il buon funzionamento dell'apparecchio.
Le installazioni 4 e 5 sono vietate per motivi di sicurezza.

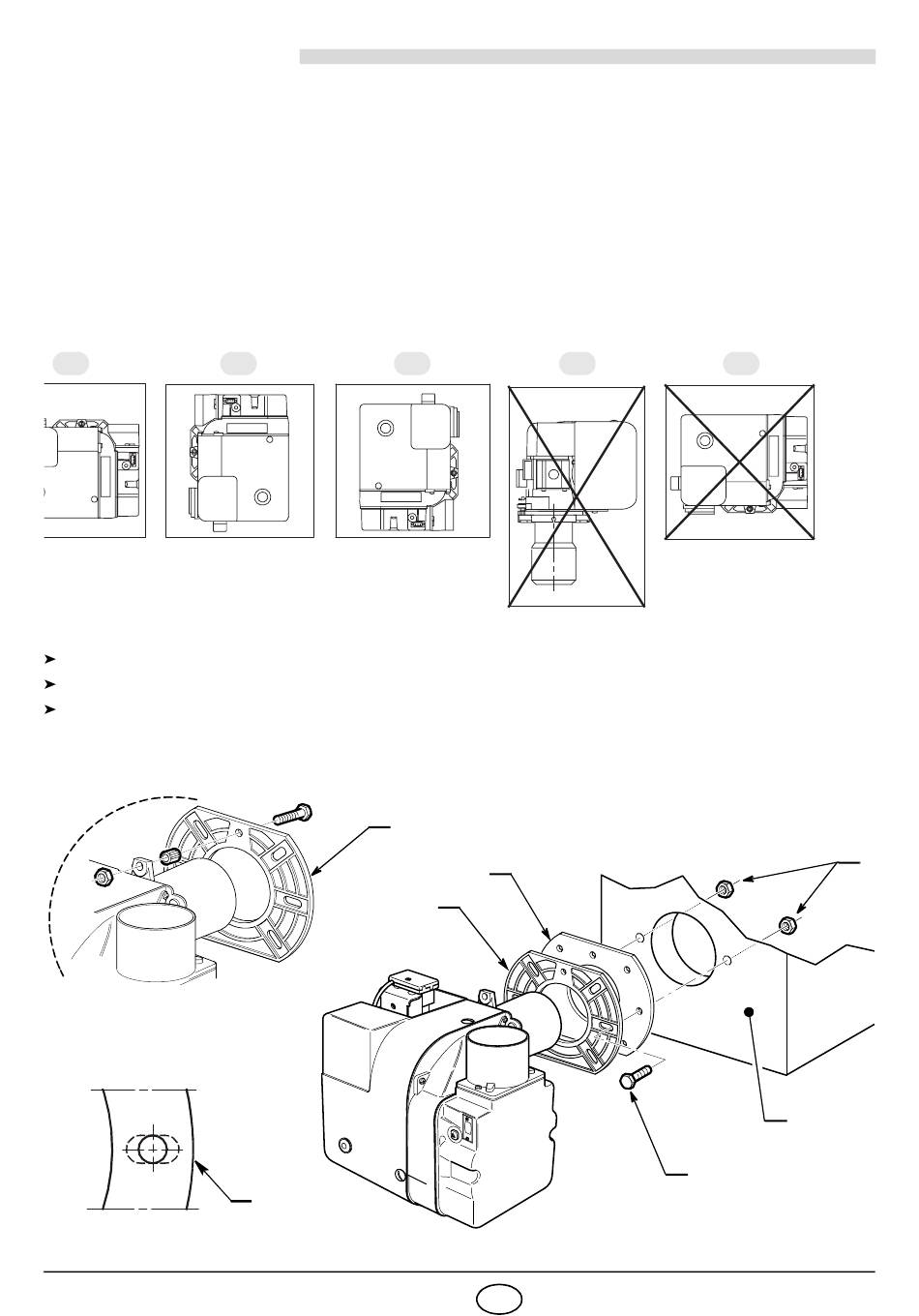

1

3.2 FISSAGGIO ALLA CALDAIA

Per fissare la flangia al bruciatore, é necessario inserire nella flangia (1) la vite e due bulloni, (fig. 2).
Allargare, se necessario, i fori dello schermo isolante (5, fig. 3), avendo cura di non danneggiarlo.
Fissare la flangia (1) alla portina della caldaia (4) usando le viti (2) e (se necessario) i bulloni (3) inter-
ponendo la guarnizione di isolamento (5), (vedi fig. 4).
Fig. 2
E9095
Fig. 3
D5012
2925
2 3
1
5
4
5
1
4 I
5
D4581
Fig. 4
4
2
3
E9234
