PERDITA DI CARICO DELLA RAMPA

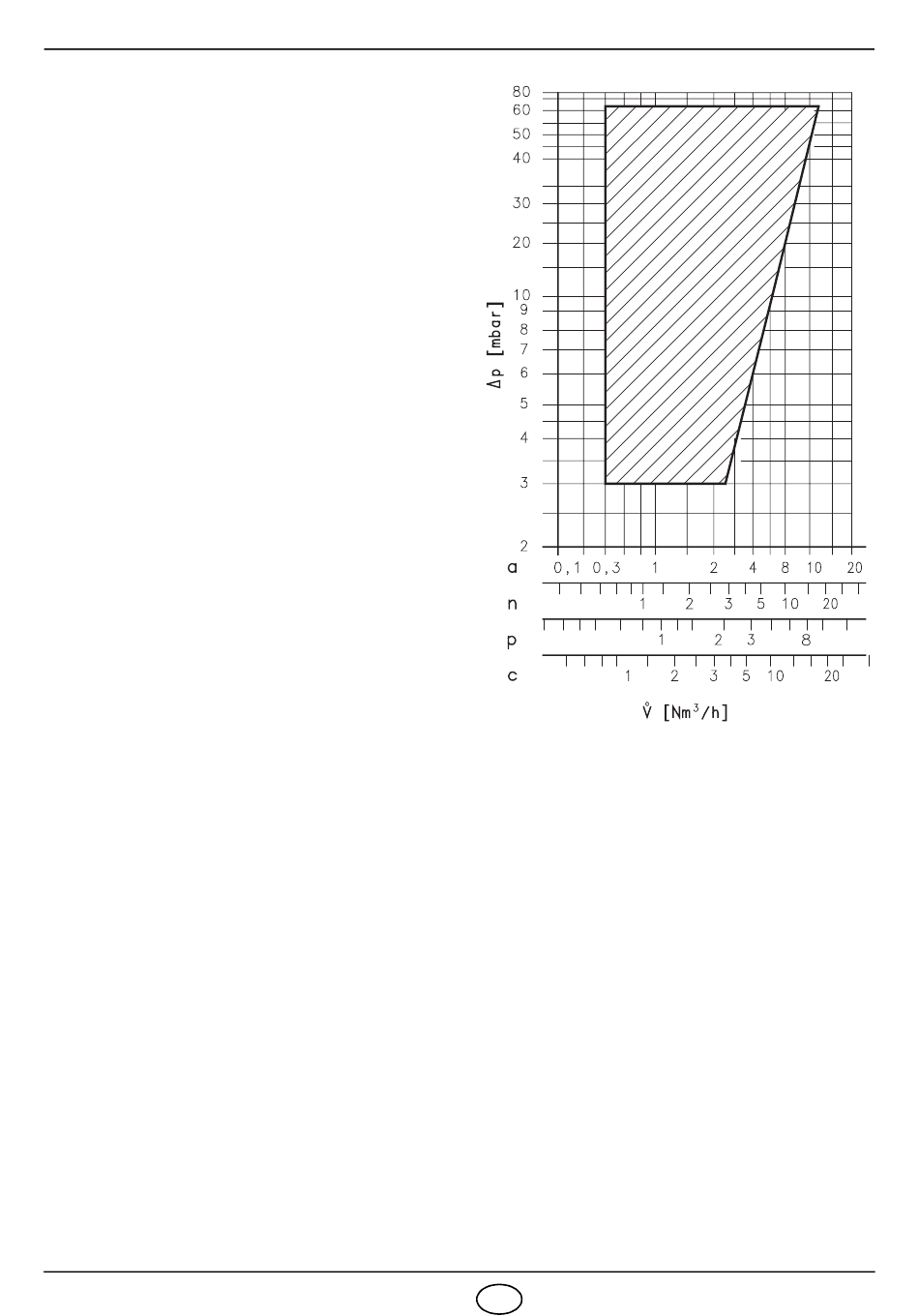

La perdita di carico ∆p della rampa viene fornita dal
°
diagramma; le scale della portata volumetrica val-
V
gono rispettivamente per:
a = aria,
n = gas naturale (G20),
p = propano (G30),
c = gas città (G140), solo per applicazioni non
oggetto della Direttiva Gas (90/396/CEE).
La pressione minima necessaria in rete si ottiene
sommando a quella ricavata dal diagramma, le perd-
ite di carico del bruciatore e la contro pressione della
camera di combustione (vedere manuale del genera-
tore di calore).
REGOLAZIONI VALVOLE
La portata di lenta accensione (fase di apertura
della valvola) va regolata ruotando la vite (10, fig. 5
pag. 6), in senso antiorario per avere un aumento
della portata e in senso orario per avere una diminuz-
ione.
Si può regolare la quantità del gas di partenza fino
all'80% della portata principale.
La portata principale viene raggiunta progressiva-
mente a partire dalla portata di accensione. La si
ottiene ruotando la vite (11, fig. 5 pag. 6) in senso
orario per avere un aumento e in senso antiorario
per una diminuzione della portata.
Per tanto ruotare in senso antiorario la vite (11) fino
ad avvertire il leggero "clic", poi ruotare in senso
orario fino a raggiungere la pressione / portata desid-
D4574
erata. Questo è un settaggio iniziale e richiede una
successiva correzione secondo la potenza bruciata.
REGOLAZIONE PRESSOSTATO GAS DI MINIMA
Eseguire la regolazione del pressostato gas (6, fig. 5 pag. 6) dopo aver effettuato tutte le altre regolazioni
del bruciatore con il pressostato regolato a inizio scala.
Far funzionare il bruciatore alla potenza richiesta. Chiudere lentamente la saracinesca fino a che la pres-
sione, misurata sull'attacco del pressostato si abbassa di 5 - 6 mbar rispetto al valore di funzionamento.
Ruotare lentamente la manopola del pressostato fino all'intervento del pressostato stesso ed al conseg-
uente arresto del bruciatore. Aprire completamente la saracinesca.
PRESSIONE GAS (M3, fig. 5 pag. 6)
Misurare la pressione del gas sul condotto di mandata mediante la presa (M3).
REGOLAZIONE SERRANDA ARIA
La portata dell'aria viene regolata ruotando la vite (3, fig. 8 pag. 9).
