4.

FUNZIONAMENTO

4.1 REGOLAZIONE DELLA COMBUSTIONE

In conformità con la Direttiva Rendimento 92/42/CEE,
l'applicazione del bruciatore alla caldaia, la regolazione
e il collaudo, devono essere eseguiti nell'osservanza
del manuale d'istruzione della caldaia stessa, compreso
il controllo della concentrazione di CO e CO
della loro temperatura e di quella media dell'acqua della
caldaia.
A seconda della potenza termica richiesta va definita la
regolazione della testa di combustione e la regolazione
della serranda aria primaria, secondo la tabella a lato.

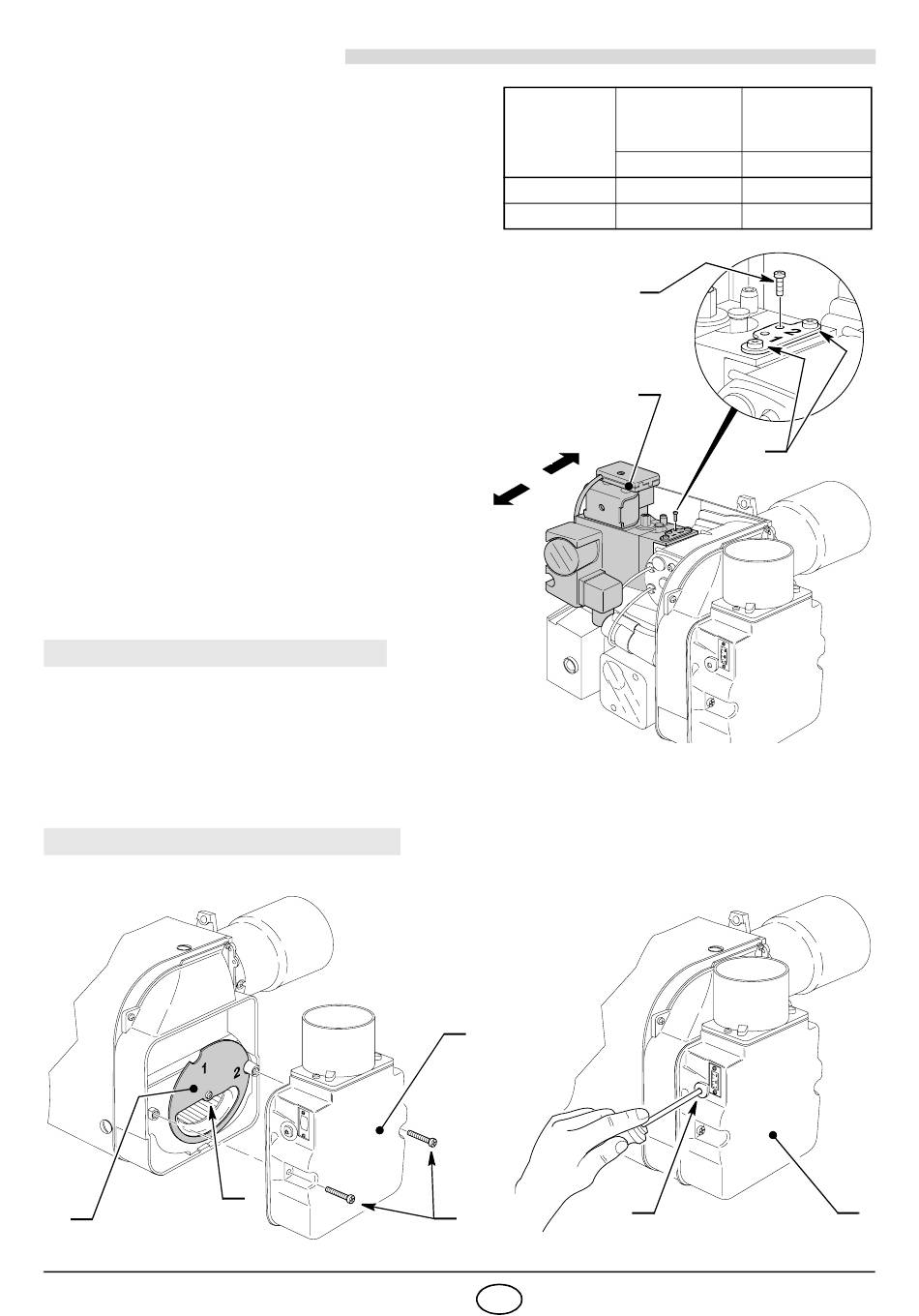

4.2 REGOLAZIONE TESTA DI COMBUS-
TIONE,
(vedi fig. 6)
La regolazione della testa di combustione può essere
modificata dall'installatore secondo la tabella.
Per modificare la posizione della testa di combustione
procedere come segue: togliere la vite (2), allentare le viti
(1), e spostare la testa di combustione/ gruppo rampa
(C) fino a selezionare la posizione desiderata. Riavvitare
la vite (2) nella nuova posizione e bloccare le viti (1).
La testa di combustione viene tarata in fabbrica
sulla pos. 2.

4.3 REGOLAZIONE SERRANDE ARIA

La regolazione dell'aria avviene tramite due serrande.
SERRANDA ARIA PRIMARIA (A, fig. 7)
La serranda aria primaria può essere regolata su due
posizioni. Per modificare la posizione della serranda
aria procedere come segue: togliere il gruppo ser-
randa aria secondaria (B) dopo aver svitato le viti (1).
Allentare la vite (2) e ruotare la serranda aria primaria (A) in modo da selezionare la posizione desidera 1 o 2.
Bloccare la vite (2) e rimontare il gruppo serranda aria secondaria (B).
La serranda aria primaria viene tarata in fabbrica sulla pos. 2.
SERRANDA ARIA SECONDARIA (B, fig. 8)
La serranda aria secondaria consente di completare la taratura e si regola agendo sulla vite (3).
Fig. 7
E9172
A
2925
2
2
Potenza
termica
bruciatore
16 - 26 kW
nei fumi,
26 - 47 kW
Fig. 6
2
1
Fig. 8
B
1
9 I
Regolazione Regolazione
testa di serranda aria
combustione primaria
Posizione Posizione
1 1
2 2
2
C
1
3
E9173
E9175
E9235
B
