Analyseur d'oxygène de combustion
Sonde Endura AZ20

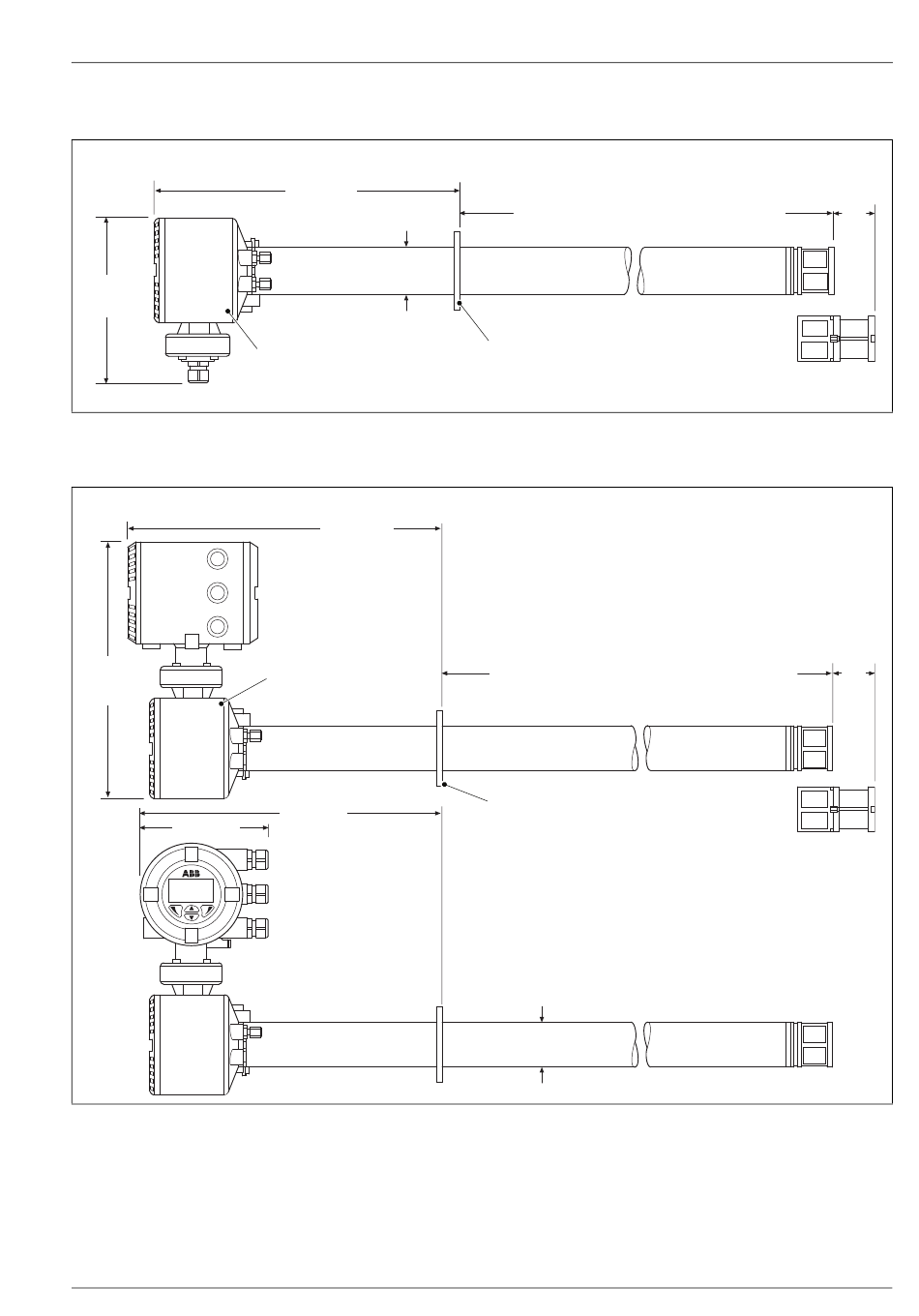

3.6 Dimensions générales
3.6.1 Sonde Endura AZ20 déportée
Dimensions en mm
203
Fig. 3.12 Dimensions générales – Sonde Endura AZ20 déportée
3.6.2 Sonde Endura AZ20 intégrée
Dimensions en mm
341
168
Fig. 3.13 Dimensions générales – Sonde Endura AZ20 intégrée
IM/AZ20P–FR Rev. G
384
Ø 62
Ø 135
407
Ø 135
390
Dimensions de la bride à la cellule de la sonde en m (pieds)
0,5, 1,0, 1,5, 2,0, 2,5, 3,0, 3,5 ou 4,0
(1,7, 3,3, 5,0, 6,6, 8,2, 9,9, 11,5, 13,1)
Pour connaître les dimensions de la bride, reportez-vous à la
section 3.7, page 12.
Pour connaître le poids de la sonde, reportez-vous à la page 16.
Dimensions de la bride à la cellule de la sonde en m (pieds)
0,5, 1,0, 1,5, 2,0, 2,5, 3,0, 3,5 ou 4,0
(1,7, 3,3, 5,0, 6,6, 8,2, 9,9, 11,5, 13,1)
Pour connaître les dimensions de la bride,
reportez-vous à la section 3.7, page 12.
Pour connaître le poids de la sonde,
reportez-vous à la page 16.
Ø 62
3 Installation mécanique
55
55
11
