Manuel de référence
00809-0203-4728, rév. SA
Transmetteur et sonde à montage sur rail
1. Fixer le transmetteur sur un rail ou un panneau adapté.
2. Fixer le puits thermométrique sur la conduite ou sur la paroi du récipient de procédé. Installer et
serrer le puits thermométrique selon les normes du site avant de mettre sous pression.
3. Fixer la sonde sur la tête de connexion et monter l'ensemble sur le puits thermométrique.
4. Fixer et raccorder des longueurs suffisantes de fil de raccordement de la sonde entre la tête de
connexion et le bornier de la sonde.
5. Serrer le couvercle de la tête de connexion. Pour satisfaire aux normes d'antidéflagrance, les
couvercles doivent être serrés à fond.
6. Acheminer les fils de la sonde vers le transmetteur.
7. Vérifier la position du commutateur de niveau d'alarme du transmetteur.
8. Raccorder les fils de la sonde au transmetteur.
A
B
A. Transmetteur à montage sur rail
B. Fils de raccordement de la sonde avec presse-étoupe
C. Sonde à montage intégré avec bornier

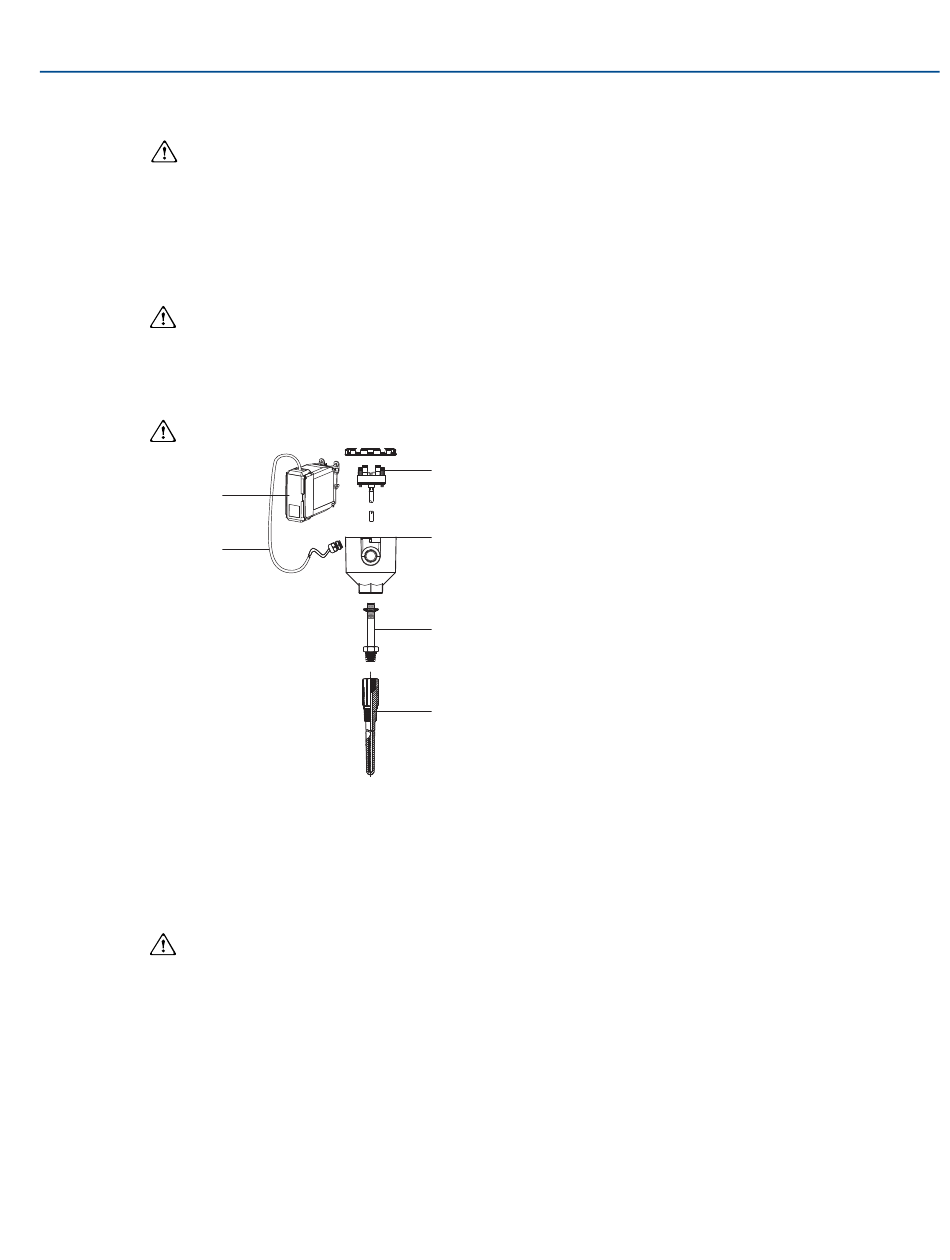

Transmetteur à montage sur rail avec sonde filetée
1. Fixer le transmetteur sur un rail ou un panneau adapté.
2. Fixer le puits thermométrique sur la conduite ou sur la paroi du récipient de procédé. Installer et
serrer le puits thermométrique avant la mise sous pression.
3. Fixer les raccords d'extension et les adaptateurs nécessaires. Appliquer un produit d'étanchéité
autour des adaptateurs et des raccords unions.
4. Visser la sonde dans le puits thermométrique. Installer des joints de purge si les conditions de service
ou la réglementation en vigueur sur le site l'exigent.
5. Visser la tête de connexion sur la sonde.
6. Raccorder les fils de la sonde aux bornes de la tête de connexion.
7. Raccorder le câble de liaison au transmetteur à la tête de connexion.
Installation
C
D
E
F
D. Tête de connexion
E. Extension standard
F. Puits thermométrique fileté
Installation
Septembre 2018
55
