Utilisation et maintenance
Septembre 2018

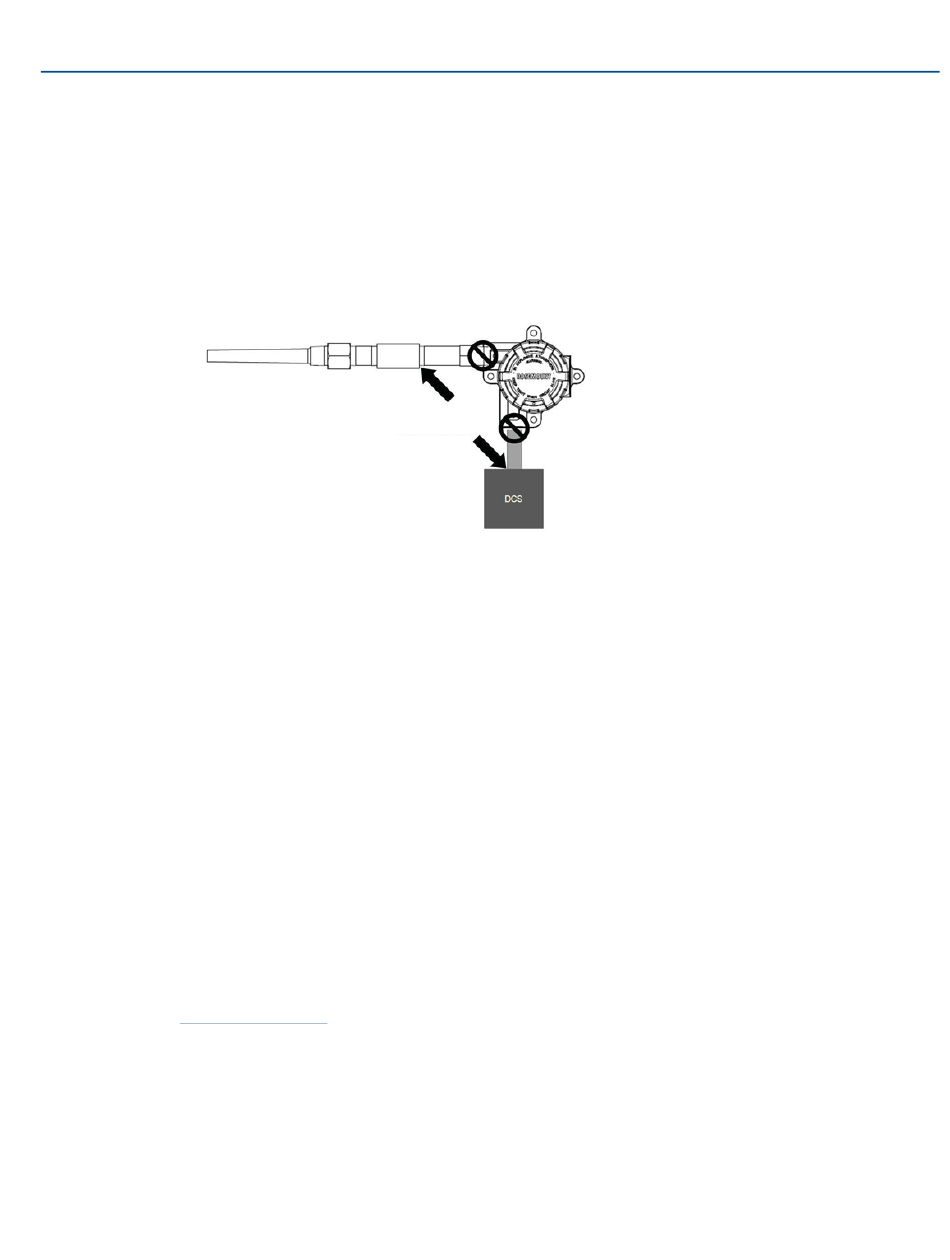

Entrées de thermocouple mises à la terre
Option 1
1. Mettre le blindage des fils de la sonde à la terre au niveau de la sonde.
2. S'assurer que les blindages des fils de la sonde et du câble de signal sont isolés électriquement du
boîtier du transmetteur.
3. Ne pas raccorder le blindage du câble de signal à celui des fils de la sonde.
4. Mettre le blindage du câble de signal à la terre au niveau de l'extrémité d'alimentation.
A. Fils de sonde
B. Transmetteur
C. Point de mise à la terre du blindage
4.3.4 Câblage avec un module HART Tri-Loop Rosemount 333
(HART/4-20 mA uniquement)
Utiliser un transmetteur Rosemount 644 équipé de deux sondes, fonctionnant avec un convertisseur de
signaux HART Tri-Loop HART en signaux analogiques Rosemount 333 afin d'acquérir un signal de sortie
analogique indépendant 4-20 mA pour chaque entrée de sonde. Le transmetteur peut être configuré
pour fournir quatre des six variables de procédé numériques suivantes :
Sonde 1

Sonde 2

Température différentielle

Température moyenne

Première température correcte

Température au bornier du transmetteur

Le module HART Tri-Loop reçoit le signal numérique et fournit en sortie une de ces variables (ou toutes)
sur un maximum de trois canaux analogiques 4—20 mA séparés. Voir la
d'informations sur l'installation de base. Pour des informations complètes concernant l'installation, voir le
manuel de référence

Alimentation

Une source d'alimentation externe est nécessaire pour faire fonctionner le transmetteur Rosemount 644
(non fournie). La tension d'alimentation du transmetteur est comprise entre 12,0 et 42,4 Vcc. C'est la
tension requise aux bornes de l'appareil. Les bornes d'alimentation du transmetteur supportent 42,4
Vcc au maximum. Avec 250 Ohms de résistance dans la boucle, le transmetteur nécessite un minimum
de 18,1 Vcc pour les communications.
66
A
du convertisseur de signaux HART Tri-Loop en signaux analogiques Rosemount 333.
B
C
Échec de validation
Manuel de référence
00809-0203-4728, rév. SA
Figure 2-6, page 16 pour plus
Utilisation et maintenance
