Configuration
Septembre 2018
Remarque
Les fonctions de reparamétrage de l'échelle ne doit pas être confondue avec celles d'ajustage. Bien que
le reparamétrage de l'échelle établisse la correspondance entre les valeurs d'entrée provenant de la
sonde et les valeurs de la sortie 4-20 mA (comme dans le cas d'un étalonnage conventionnel), il n'affecte
pas l'interprétation que le transmetteur fait des valeurs d'entrée.
Choisir une des méthodes suivantes pour reparamétrer l'échelle du transmetteur.
Interface de communication
À partir de l'écran HOME (Accueil), entrer la séquence d'accès rapide.
Séquences d'accès rapide du
tableau de bord d'instrument
AMS Device Manager
1. Cliquer avec le bouton droit sur le transmetteur et sélectionner Configure (Configurer).
2. Dans le volet de navigation gauche, sélectionner Manual Setup (Configuration manuelle).
3. Dans l'onglet Analog Output Tab (Sortie analogique), rechercher la case Primary Variable
Configuration (Configuration de la variable principale).
4. Modifier les valeurs Upper Range Value (Valeur haute d'échelle) et Lower Range Value (Valeur basse
d'échelle) selon les besoins.
5. Cliquer sur Apply (Appliquer) une fois terminé.
Interface opérateur locale (LOI)
Voir l'image ci-dessous pour rechercher le chemin de configuration de la valeur d'échelle sur l'interface LOI.

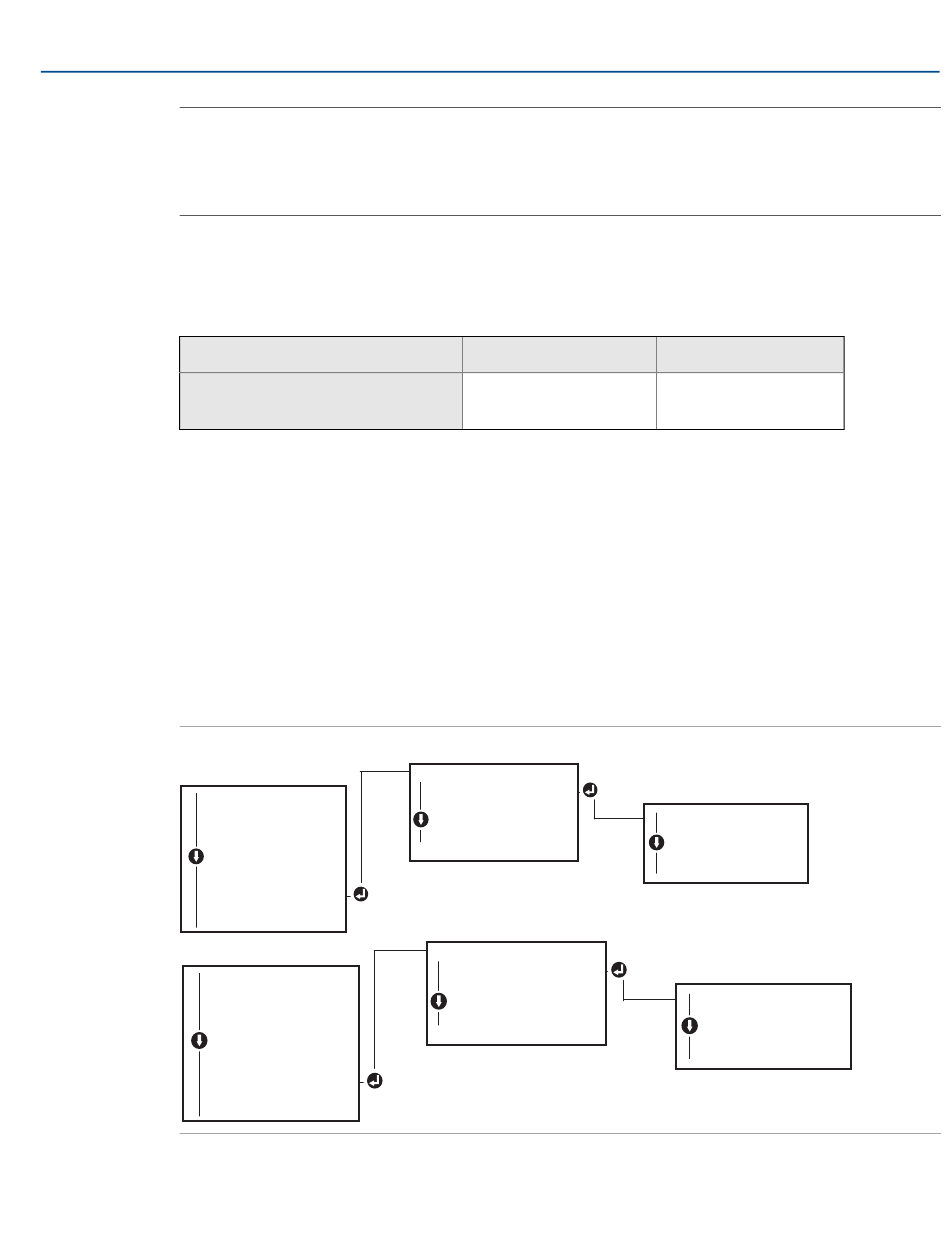

Figure 2-13. Reparamétrage de l'échelle du transmetteur à l'aide de l'interface LOI
VIEW CONFIG
SENSOR CONFIG
UNITS
RERANGE RERANGE
LOOP TEST
DISPLAY
EXTENDED MENU
EXIT MENU
CONFIGURATION DE
L'AFFICHAGE
CONFIGURATION DE LA SONDE
UNITÉS
CHANGEMENT D'ÉCHELLE CHANGEMENT D'ÉCHELLE
TEST DE BOUCLE
INDICATEUR
MENU ÉTENDU
QUITTER LE MENU
24
Valeur basse échelle
2, 2, 5, 5, 3
ENTER VALUES ENTER VALUES
BACK TO MENU
EXIT MENU
ENTRER LES VALEURS ENTRER LES VALEURS
RETOUR AU MENU
QUITTER LE MENU
Manuel de référence
00809-0203-4728, rév. SA
Valeur haute échelle
2, 2, 5, 5, 2
LRV LRV
URV URV
BACK TO MENU
EXIT MENU
VALEUR BASSE D'ÉCHELLE (LRV) VALEUR BASSE D'ÉCHELLE (LRV)
VALEUR HAUTE D'ÉCHELLE (URV) VALEUR HAUTE D'ÉCHELLE (URV)
RETOUR AU MENU
QUITTER LE MENU
