Manuel de référence
00809-0203-4728, rév. SA
Interface opérateur locale (LOI)

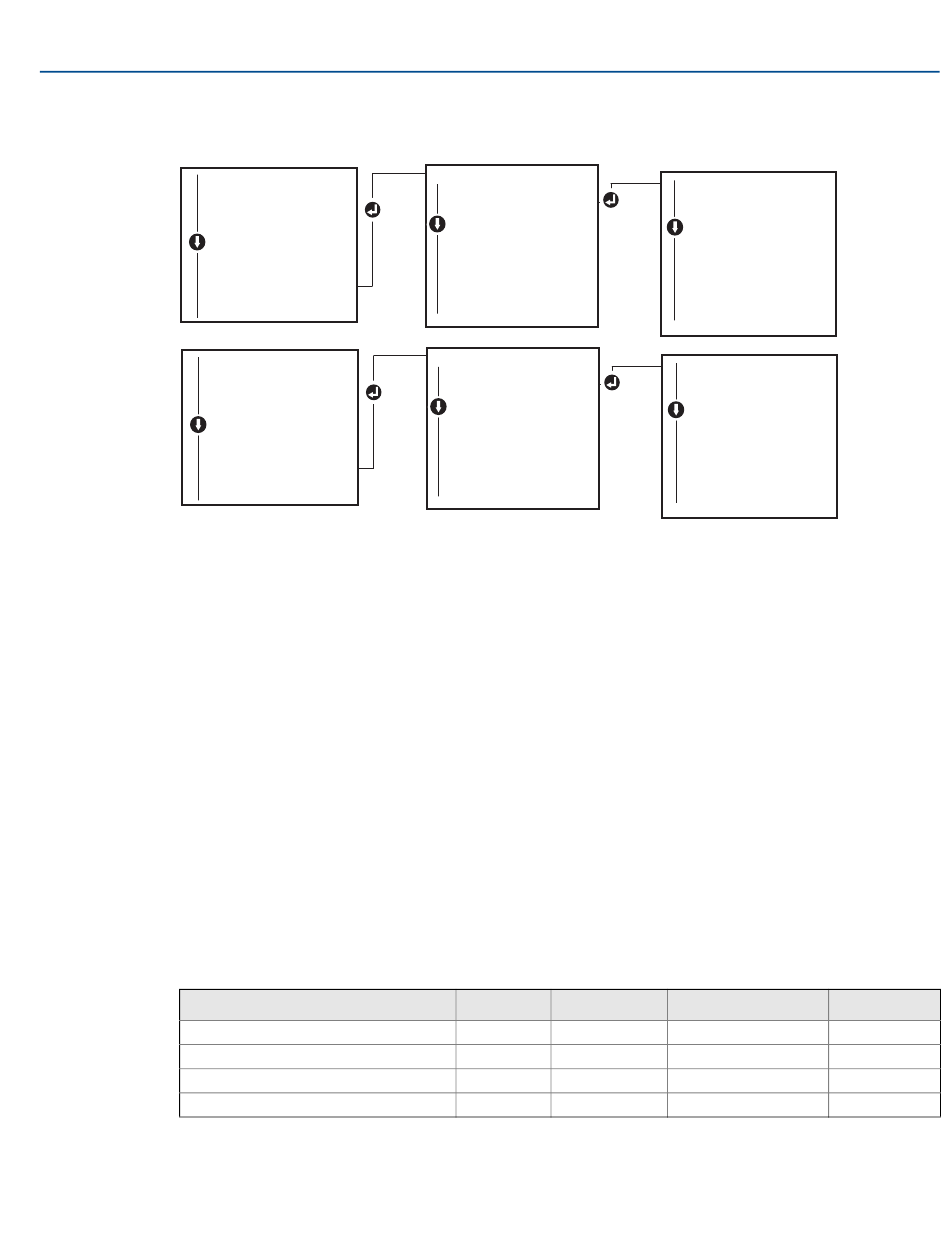

Voir l'image ci-dessous pour rechercher le chemin de configuration de l'amortissement sur l'interface LOI.
VIEW CONFIG
SENSOR CONFIG
UNITS
RERANGE
LOOP TEST
DISPLAY
EXTENDED MENU
EXTENDED MENU
EXIT MENU
CONFIGURATION DE
L'AFFICHAGE
CONFIGURATION DE LA
SONDE
UNITÉS
CHANGEMENT D'ÉCHELLE
TEST DE BOUCLE
INDICATEUR
MENU ÉTENDU
MENU ÉTENDU
QUITTER LE MENU
2.8.3

Configuration des niveaux d'alarme et de saturation

En fonctionnement normal, le transmetteur fournit une sortie en réponse aux mesures prises entre les
points de saturation inférieur et supérieur. Si la température dépasse les limites de la sonde, ou si la sortie
dépasse les points de saturation, la sortie est limitée au point de saturation associé.
Le transmetteur Rosemount 644 effectue automatiquement et en permanence des opérations
d'auto-diagnostic de routine. Si ces routines permettent de détecter une défaillance, le transmetteur
adopte la valeur d'alarme configurée en fonction de la position du sélecteur d'alarme. La commande
Alarm/Saturation (Alarme/saturation) permet d'afficher et de modifier les réglages d'alarme (Haut ou
Bas) et les valeurs de saturation.
L'alarme de mode de signalisation des défaillances et les niveaux de saturation peuvent être configurés à
l'aide d'une interface de communication, d'un gestionnaire de périphériques AMS Device Manager et
d'une interface LOI. Les limitations suivantes s'appliquent aux niveaux personnalisés :
La valeur d'alarme basse doit être inférieur au niveau de saturation bas.
La valeur d'alarme haute doit être supérieure au niveau de saturation haut.
Les niveaux d'alarme et de saturation doivent afficher un écart minimal de 0,1 mA.
L'outil de configuration affiche un message d'erreur en cas de violation d'une règle de configuration.
Voir le tableau ci-dessous pour connaître les niveaux fréquents d'alarme et de saturation.
Tableau 2-4. Valeurs d'alarme et de saturation Rosemount
Unités - mA
Alarme haute
Alarme basse
Saturation haute
Saturation basse
1.
Nécessite un écart de 0,1 mA entre les valeurs d'alarme basse et de saturation basse.
2.
Les transmetteurs montés sur rail ont une saturation haute maximale inférieure de 0,1 mA au réglage d'alarme
haute, avec une valeur maximale inférieure de 0,1 mA à celle de l'alarme haute maximale.
3.
Les transmetteurs montés sur rail ont une saturation basse minimale supérieure de 0,1 mA au réglage de
l'alarme basse, avec un minimum supérieur de 0,1 mA au minimum de l'alarme basse.
Configuration
CALIBRAT
DAMPING
DAMPING
VARIABLE MAP
TAG
ALM SAT VALUES
PASSWORD
....
ÉTALONNAGE
AMORTISSEMENT
AMORTISSEMENT
MAPPING DES VARIABLES
REPÈRE
VALEURS D'ALARME/DE
SATURATION
MOT DE PASSE
...
(1)
(1)
Min.
Max.
21
23
3,5
3,75
(2)
20,5
22,9
3,6
(3)
3,9
Configuration
Septembre 2018
PV DAMP
SENSOR 1 DAMP
SENSOR 2 DAMP*
DIFFRNTL DAMP*
AVERAGE DAMP*
1ST GOOD DAMP**
BACK TO MENU
EXIT MENU
AMORTISSEMENT PV
AMORTISSEMENT SONDE 1
AMORTISSEMENT SONDE 2*
AMORTISSEMENT DIFF.*
AMORTISSEMENT MOY.*
PREMIER AMORTISSEMENT
CORRECT**
RETOUR AU MENU
QUITTER LE MENU
Rosemount
Namur
21,75
3,75
20,5
3,9
21,0
3,6
20,5
3,8
27
