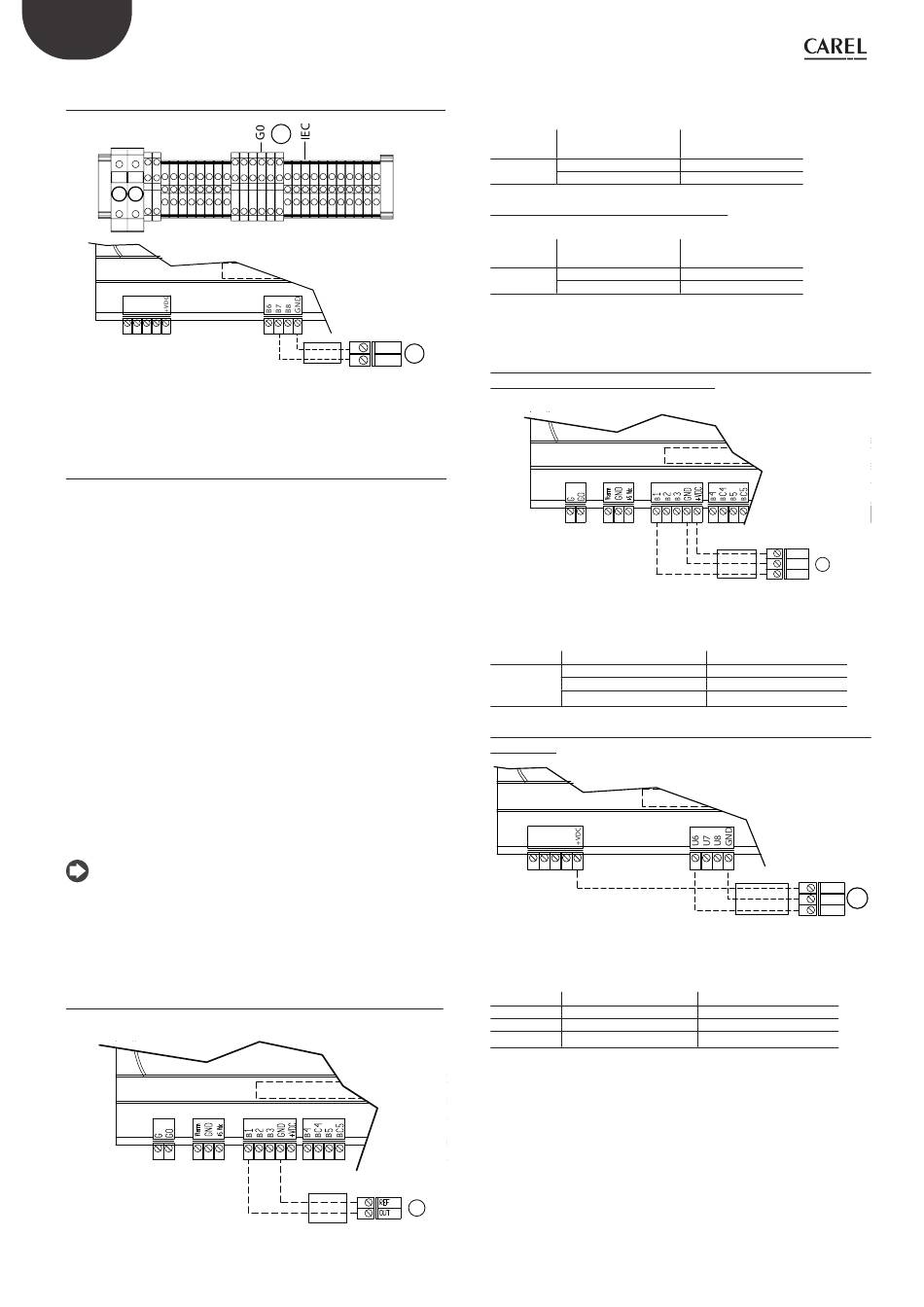

Signal De Contrôle Modulant - Carel optiMist Manuel D'utilisation

FRE
ON/OFF et signal limite de flux (contrôle CF)
Pour rafraîchissement par évaporation / humidification indirecte (IEC)
J2
Key:
1. Signal modulant du ventilateur IEC/Clapet
3.7 Signal de contrôle modulant
Les connexions des signaux de contrôle en entrée dépendent de
l'algorythme de contrôle activé.
Câbles jusqu'à 30 m: câbles bipolaires section 0,5 mm
Pour le réglage de la section dédiée à l'humidification directe (DEC: Direct
Evaporative Cooling), le signal peut provenir de:
•
contrôle avec signal modulant externe
•
contrôle modulant avec sonde limite (température ou humidité)
•
contrôle modulant avec sonde humidité
•
contrôle modulant avec sonde humidité et sonde limite
(température ou humidité)
Pour le réglage de la section dédiée à l'humidification indirecte (IEC: Indirect
Evaporative Cooling), en revanche, le signal peut provenir de:
•
contrôle avec signal modulant externe
•
contrôle modulant avec signal limite (sonde de température ou
humidité ou signal de limite de débit d'air / flux)
•
contrôle modulant avec sonde de température
•
contrôle modulant avec sonde de température avec signal limite
(sonde de température ou humidité ou signal de limite de débit
d'air / flux)
Pour définir le type de fonctionnement, réglage et signal: "menu
installateur > type de réglage (voir chap. Menu installateur). "
N.B.: il est conseillé d'utiliser des câbles blindés. Les câbles ne doivent
pas être placés près des câbles d'alimentation à 230 Vni à proximité
des câbles des télérupteurs: cela permet ainsi d'éviter tout risque d'erreurs
de mesures causées par les couplages électromagnétiques.
J9 J10
Contrôle modulant avec régulateur externe (contr. P)
Pour humidification / rafraîchissement par évaporation directe (DEC):
0...1 V; 0...10 V; 2...10 V; 0...20 mA; 4...20 mA.
J24
J9
"optiMist" +0300065FR - vers. 1.6 - 18/06/2021
1
J6
REF
OUT
Fig. 3.k
(AWG20)
2
J11 J12
FIELD CARD SERIAL CARD
J2
J3
Fig. 3.l
Légende :
1.
contrôleur externe
Branchements:
Unité de pompage
optiMist
J2 B1
GND
Pour rafraîchissement par évaporation (IEC)
Branchements:
Unité de pompage
optiMist
J6 B6
GND
J9
Contrôle modulant avec sonde de régulation
1
Pour humidification/rafraîchissement par évaporation directe (DEC) et
contrôle humidité ambiante (contrôle H):
0...1 V; 0...10 V; 2...10 V; 0...20 mA; 4...20 mA
J9
Légende :
1.
sonde d'humidité
BRANCHEMENTS:
Unité de pompage optiMist Sonde humidité ambiante
J2 B1
+Vdc
GND
Pour rafraîchissement par évaporation (IEC), contrôle température
(contrôle T):
Tab. 3.c
J2
Key:
J13
J14 J15
2. sonde de température
BRANCHEMENTS:
J21
Unité de pompage optiMist Sonde de température
pCO3
J6 B6
J2 +Vdc
J6 GND
J19
J4 J5
J6
1
16
Régulateur externe
OUT
Référence, blindage
Régulateur externe
OUT
Référence, blindage
J11
J10
FIELD CARD
J24
J2
J3
Fig. 3.m
OUT H
+(G)
Référence, blindage
J6
Fig. 3.n
J16
OUT T
+(G)
Référence, blindage
J12
J13
J14
pC
SERIAL CARD
J4 J5
+(G)
1
M
out H
+(G)
2
M
out T
