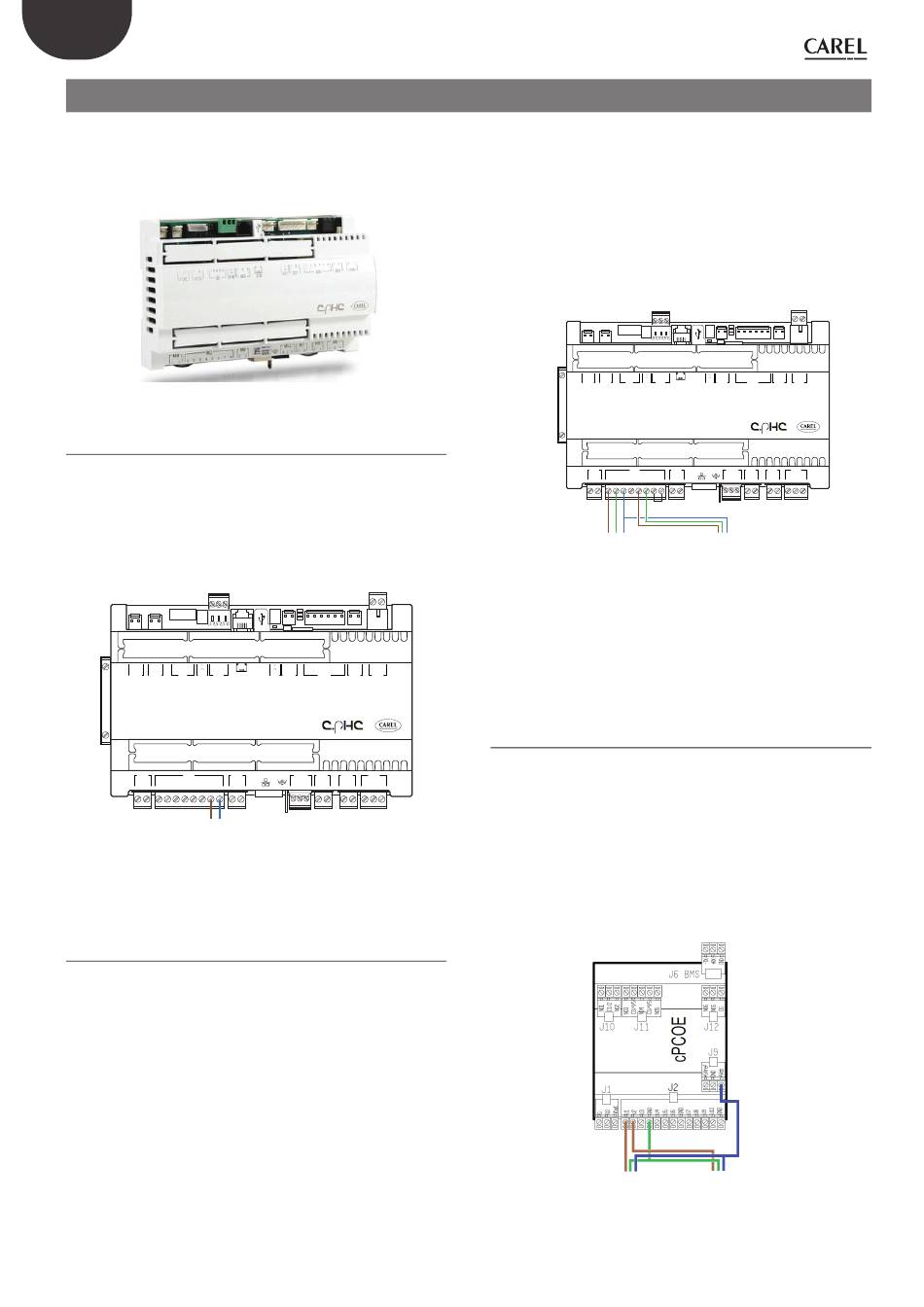

6. PARAMÉTRAGE ET BRANCHEMENTS AU CONTRÔLEUR ÉLECTRONIQUE
Une fois terminés correctement l'installation de l'armoire et les
branchements hydrauliques et électriques, il faut relier au contrôleur
électronique c.pHC (et éventuellement avec le contrôleur c.pCOe dans
le cas d'une armoire double zone) les signaux avec lesquels on souhaite
s'interfacer avec l'humidifi cateur humiFog direct.
6.1 Branchem. du signal de ON/OFF à distance
Le contact de ON/OFF à distance consiste dans une autorisation au
fonctionnement fournie par un dispositif extérieur. Il s'agit d'un contact
numérique pouvant être ouvert ou fermé: s'il est ouvert, humiFog
ne pourra pas fonctionner. Le contact dépend des entrées 7 [GND]- 8
[digit] de la borne M2 du c.pHC. Le contact de ON/OFF à distance ne
doit pas être confondu avec le signal de ON/OFF pour le fonctionnement,
décrit au par. "Signal numérique venant de l'hygrostat ou du contrôleur
externe".
1 2 1 2 1 2 3 4 5 1 2 3
J17C J17L J3 J16 M3
GA1
M9 M2
1 2 1 2 3 4 5 6 7 8
8 [digit] 7 [GND]
Si l'on souhaite utiliser un contact extérieur pour la mise en marche/arrêt
de la machine, laisser la borne en court-circuit (comme lors de la livraison).
6.2 Signal analogique dep. la sonde principale
et la sonde limite pour la première zone
humiFog direct peut être contrôlé en utilisant un signal analogique
(modulant), venant d'une sonde principale d'humidité ou de
température, reliée au contrôleur électronique c.pHC. Si une sonde
d'humidité est connectée, l'écran de l'humiFog direct affi chera l'humidité
relative détectée par la sonde. En revanche, si une sonde de température
est connectée, l'écran de l'humiFog direct affi chera la température.
humiFog direct activera une modulation de la charge d'humidifi cation
selon le principe du PWM (voir paragraphe "Réglages") en fonction de
température de la sonde et de l'écart par rapport au point de consigne
programmé. Les types de sondes autorisées sont les suivants:
•
4-20 mA, 0-20 mA sondes en courant
•
0-10 V, 0-1 V, 2-10 V sondes en tension
Le signal analogique de la sonde principale de la première zone se
branche au contrôleur c.pHC, par le biais des entrées 1 [IN a] 2 [GND] 3
[+12 Vdc] du bornier M2.
La sonde limite (option) permet d'activer la fonction auxiliaire de réduire
la capacité d'humidifi cation ou de rafraîchissement d'humiFog direct
"humiFog direct" +0300073FR rel. 1.4 - 29.03.2022
g
Fig. 6.a
1 2 1 2 3 4 5 6 1 2 2 1
J18 J21 J23 J20 J24 J19
M8 M12 M1 M5 M6
1 2 3 2 1 1 2 1 2 1 2 3
Ethernet
Remote ON-OFF
Fig. 6.b
lorsque l'humidité ou la température se rapprochent d'une valeur seuil
programmée (sur l'écran ou le contrôleur externe). Pour programmer le seuil,
choisir sur l'écran le fonctionnement avec sonde limite.
Le seuil sera en humidité ou en température. La sonde limite peut être
utilisée même sans une sonde principale. Les types de sondes autorisées
sont les suivants:
•
4-20 mA, 0-20 mA sondes en courant
•
0-10 V, 0-1 V, 2-10 V sondes en tension
Le signal analogique de la sonde limite de la première zone se branche
au contrôleur c.pHC, par le biais des entrées 5 [IN a] 6 [GND] 3 [+12 Vdc]
du bornier M2.
1 2 1 2 1 2 3 4 5
J17C J17L J3
GA1
M9 M2
1 2 1 2 3 4
MAIN PROBE
ZONE 1
[IN a] [GND] [+15 Vdc]
Attention ! Si une sonde en tension exigeant une alimentation supérieure
à +12 Vdc fournis sur la borne de c.pHC est reliée, la connexion du
troisième conducteur ne doit pas se faire sur la sortie 3 [+12 Vdc], mais
sur la borne GA1 [+24 Vac], disponible sur la plaque à bornes de l'armoire,
immédiatement au-dessus de c.pHC.
6.3 Signal analogique dep. la sonde principale
et la sonde limite pour la deuxième zone
Si une deuxième zone est présente (uniquement avec armoires UA%DD201
et UA%DU201), la sonde principale correspondant à la deuxième zone doit
être reliée à l'extension c.pCOe, montée sous le contrôleur c.pHC.
Les types de sondes autorisées sont les suivants:
•
4-20 mA, 0-20 mA sondes en courant
•
0-10 V, 0-1 V, 2-10 V sondes en tension
Les entrées à utiliser pour la sonde principale sont U1 [IN a] et [GND] sur le
bornier J2 et l'alimentation est prise sur +Vdc du bornier J9. En revanche, la
sonde limite (option) correspondant à la deuxième zone se connecte aux
entrées U2 [IN a] et [GND] sur le bornier J2 et l'alimentation est prise sur +Vdc
du bornier J9.
MAIN PROBE
ZONE 1
[IN a] [GND] [+15 Vdc]
Attention ! Contrairement à la première zone, la connexion à l'extension
c.pCOe correspondant à la deuxième zone peut alimenter les sondes en
tension qui exigent jusqu'à 21 Vdc.
16
1 2 3 1 2 1 2 3 4 5 6 1 2 2 1
J16 M3 J18 J21 J23 J20 J24 J19
M8 M12 M1 M5 M6
5 6 7 8 1 2 3 2 1 1 2 1 2 1 2 3
Ethernet
LIMIT PROBE
ZONE 1
[IN a] [GND] [+15 Vdc]
Fig. 6.c
LIMIT PROBE
ZONE 1
[IN a] [GND] [+15 Vdc]
Fig. 6.d
