FRE
3.1 Entrées branchements électriques
2
1
1.
alimentation électrique
2.
bornier de commande
3.2 Alimentation électrique
En fonction des modèles:
•
EC*******0 tension 230Vac 50Hz
•
EC*******U tension 230Vac 60Hz
PE
N L
230 Vac
Attention: Les câbles doivent être conformes aux normes locales.
Prévoir un interrupteur d'alimentation externe à l'humidificateur
pour la déconnexion omnipolaire du réseau d'alimentation, protection
courant de panne vers terre (valeur 30 mA). Le câble de terre doit
être protégé mécaniquement et ne pas être exposé. L'unité n'est pas
compatible avec les systèmes de distribution IT.. Le courant de coupure
doit disposer d'un interrupteur unipolaire situé en amont du dispositif.
"optiMist" +0300065FR - vers. 1.6 - 18/06/2021

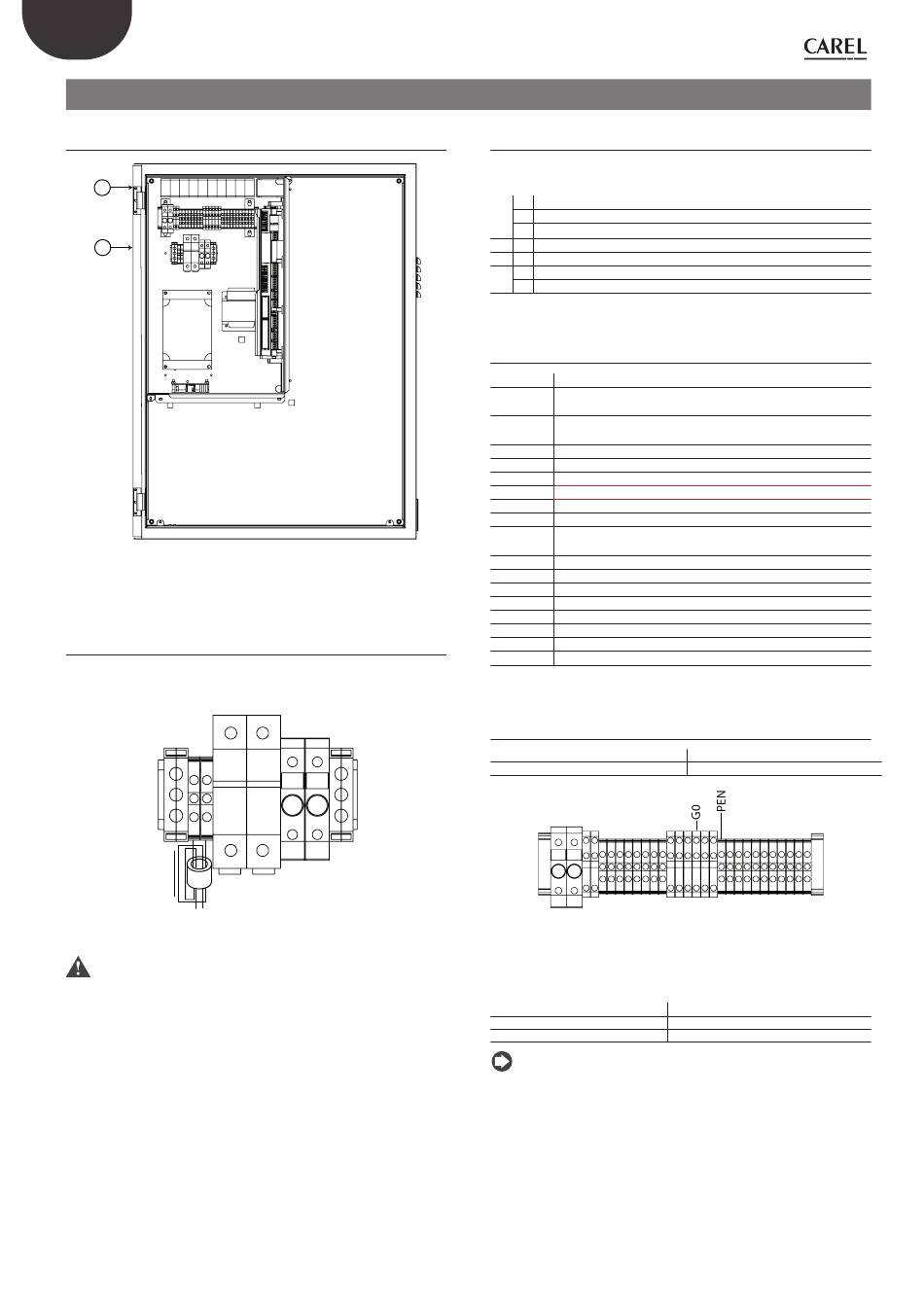

3. BRANCHEMENTS ÉLECTRIQUES
Fig. 3.a
Fig. 3.b
3.3 Connexions au pCO
Les connexions énumérées ci-dessous sont à reporter directement aux
borniers du pCO.
J2 B1 Sonde de régulation principale d'humidification/hiver (DEC)
B2 Sonde limite humidification/hiver (DEC)
B3 Signal activation récupération (IEC) signal analogique réglable
J3 B5 Sonde de température AUX (uniquement NTC ou PT100)
J4 Y1 Sortie signal 0-10V pour commande autre unité de pompage
J6 B6 Sonde régulation principale raffraîchissement par évaporation/été (IEC)
B7 Sonde limite raffraîchissement par évaporation/été (IEC)
3.4 Connexions au bornier
PEN/GO
Activation pompe / On-Off à distance
DEC/GO
Signaux de contrôle humidification par contact propre externe
de type hygrostat ON/OFF
IEC/GO
Signaux de contrôle rafraîchissement par évaporation par
contact propre externe de type thermostat ON/OFF
PR/GO
Priorité humidification/hiver ou rafraîchissement par évaporation/été
REC/GO
Signal activation récupération (IEC) de type ON/OFF
ROAL/GO
Signalisation alarme système traitement eau
ROW/GO
Signalisation anomalie système traitement eau
BKUP/GO
Signalisation unité de pompage de backup
FLUX/GO
Débitmètre Air
SC/GO
Signalisation obstruction séparateur de gouttes par pressostat
différentiel
RWL/GO
Non utilisé
AF/AF
Sortie activation antigel
HBT/HBT
Signal heartbeat cette unité de pompage
RWP/GO
Non utilisé
ROEN/GO
Commande système traitement eau
AL/AL
Sortie relais alarme cumulative
NO1/GO
Electrovanne (en option) niveau 1
NO2/GO
Electrovanne (en option) niveau 2
3.5 ON/OFF à distance
Câbles
caractéristiques électriques du contact: contact propre
Légende :
ON/OFF à distance de la pompe
RACCORDEMENTS
Unité de pompage
PEN
(activation pompe)
G0A
N.B.: l'unité est livrée avec les contacts PEN-G0A shuntés.
14
Tab. 3.a
Tab. 3.b
jusqu'à 30 m: câble bipolaire AWG20/22
Fig. 3.c
ON/OFF à distance
NF/NO
COM
