Brochage Du Connecteur - Siemens SIMATIC HMI Manuel D'utilisation

Modules d'interface
Brochage du
connecteur
Caractéristiques
techniques
C-12

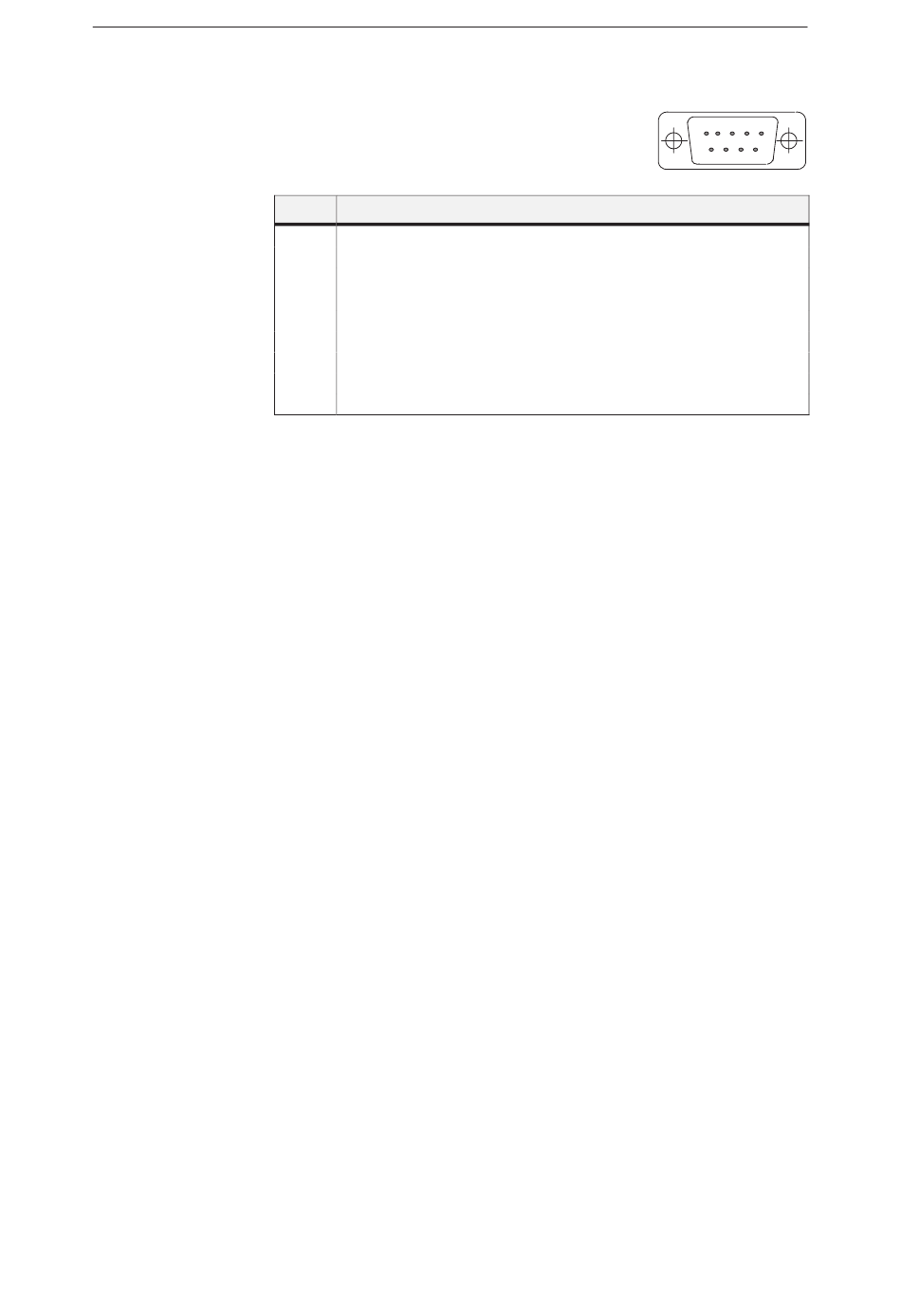

Connecteur femelle SUB-D à 9 contacts
Broche Signal
1
blindage
2
réservé
3
Data B
4 réservé
5 Tension d'alimentation de Data Ground et Masse
6 Tension d'alimentation +5 V CC pour la borne de réseau
7
réservé
8
Data A
9
réservé
Vitesse de transmission :
9,60 kbit/s
19,20 kbit/s
93,75 kbit/s
187,50 kbit/s
500,00 kbit/s
1,50 Mbit/s
Physique de transmission :
RS485
Câble de transmission :
paire torsadée blindée
8
15 9
Communication Manuel d'utilisation
