Zones de données utilisateur pour logiciel de gestion Block
Zone d'acquittement
TD/OP AP
Taille des zones
d'acquittement
AP TD/OP et
TD/OP AP
24-6
Lorsqu'un message d'alarme est acquitté sur le TD/OP, le bit correspondant
est mis à 1 dans la zone d'acquittement TD/OP
ainsi détecter que le message d'alarme a été acquitté.
La zone d'acquittement TD/OP
gueur que la zone d'alarmes correspondante.
Les zones d'acquittement ne doivent pas être plus grandes que la zone d'alar-
mes correspondante. Elles peuvent toutefois être déclarées plus petites, lors-
que certains messages d'alarme ne doivent pas être acquittés par l'automate.
Ce cas est mis en évidence dans la figure 24-3.
Zone d'alarmes
Messages
d'alarme qui
peuvent être
acquittés
Bit n
Bit m
Messages
d'alarme qui ne
peuvent pas être
acquittés

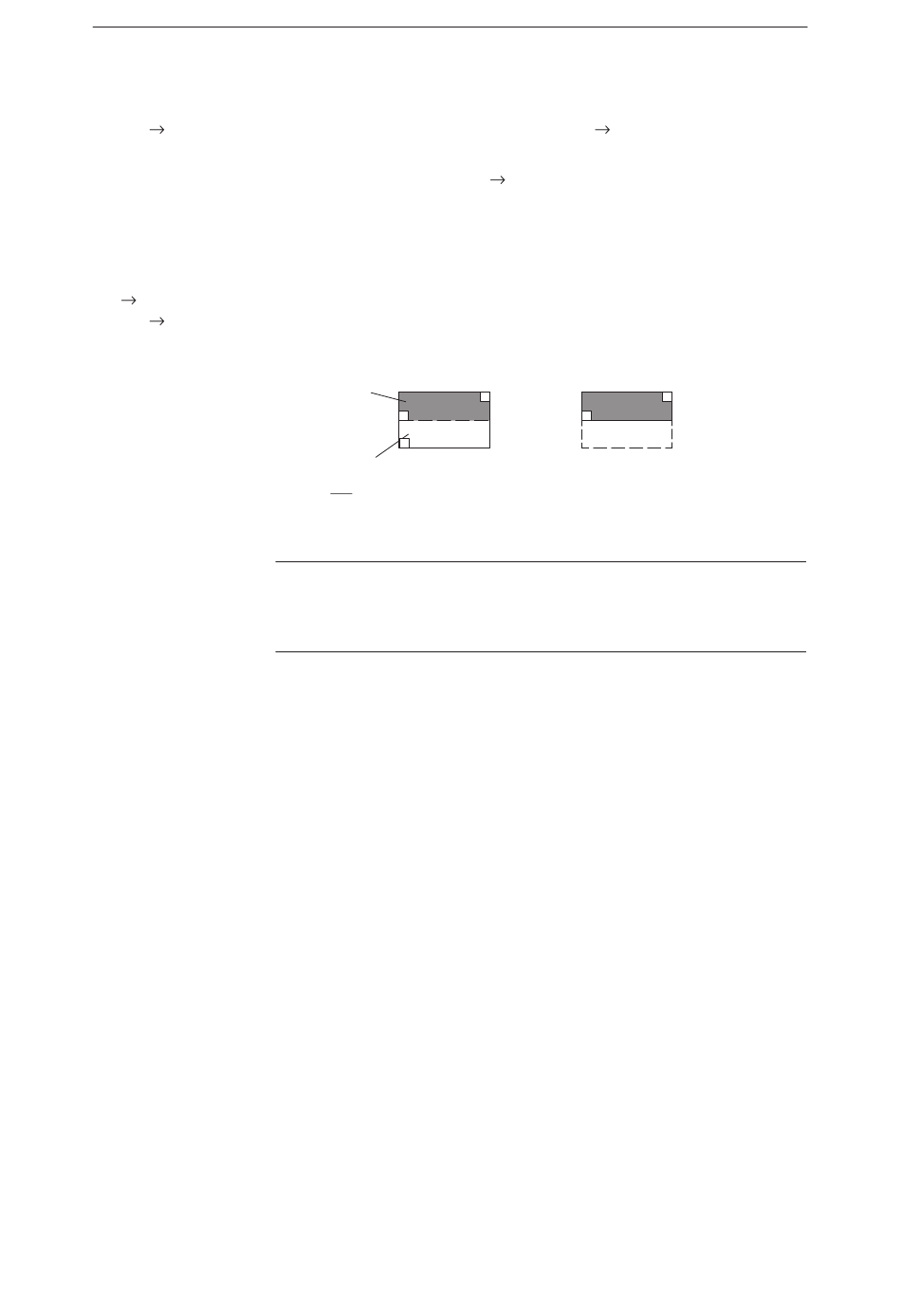

Figure 24-3 Zone d'acquittement raccourcie
Nota
Placez les messages d'alarme importants dans la zone d'alarmes à partir du
bit 0 dans l'ordre croissant !
automate. L'automate peut
automate peut avoir au plus la même lon-
Zone raccourcie
d'acquittement des alarmes
1er bit
Bit n
