Siemens SIMATIC Instructions De Service

Siemens SIMATIC Instructions De Service

Masquer les pouces Voir aussi pour SIMATIC:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
SIMATIC
Composants du système pour
pupitres PRO
Extension Units
Instructions de service
11/2020
A5E42270933-AF
Préface
Vue d'ensemble
Consignes de sécurité
Montage et raccordement
de l'Extension Unit
Configuration de
l'Extension Unit PROFINET
et PROFIsafe
Maintenance préventive et
corrective de l'appareil
Caractéristiques techniques
Assistance technique
Symboles et pictogrammes
1
2
3
4
5
6
A
B

Publicité

Table des Matières
loading

Manuels Connexes pour Siemens SIMATIC

Sommaire des Matières pour Siemens SIMATIC

  • Page 1 Préface Vue d'ensemble SIMATIC Consignes de sécurité Montage et raccordement de l'Extension Unit Composants du système pour pupitres PRO Configuration de Extension Units l'Extension Unit PROFINET et PROFIsafe Maintenance préventive et Instructions de service corrective de l'appareil Caractéristiques techniques Assistance technique...

  • Page 2: Mentions Légales

    Tenez compte des points suivants: ATTENTION Les produits Siemens ne doivent être utilisés que pour les cas d'application prévus dans le catalogue et dans la documentation technique correspondante. S'ils sont utilisés en liaison avec des produits et composants d'autres marques, ceux-ci doivent être recommandés ou agréés par Siemens. Le fonctionnement correct et sûr des produits suppose un transport, un entreposage, une mise en place, un montage, une mise en service, une utilisation et une maintenance dans les règles de l'art.

  • Page 3: Table Des Matières

    Préface Validité Ces instructions de service s'appliquent aux pupitres suivants : Désignation Nº de réf. Description Extension Unit 12" Hardwired 6AV7674-1LA31-0AA0 Hardwired : tous les signaux d'E/S sont câblés directement Extension Unit 15" Hardwired 6AV7674-1LA41-0AA0 sur l'installation. Extension Unit 19" Hardwired 6AV7674-1LA51-0AA0 Extension Unit 22"...

  • Page 4: Extension Unit 24" Hardwired

    Préface Conventions Les conventions terminologiques suivantes s'appliquent dans le présent manuel : Terme générique Valable pour Extension Unit Tous les Extension Unit Extension Unit Hardwired • Extension Unit 12" Hardwired • Extension Unit 15" Hardwired • Extension Unit 19" Hardwired •...
  • Page 5 Sommaire Préface ..............................3 Vue d'ensemble ............................. 7 Description du produit ......................7 Etendue de la livraison ......................8 Constitution......................... 9 1.3.1 Extension Unit ........................9 1.3.2 Eléments de commande et interfaces ................. 10 Éléments d'installation pour Extension Unit ................ 11 Consignes de sécurité...
  • Page 6 Sommaire Configuration de l'Extension Unit PROFINET et PROFIsafe ..............45 Logiciels requis ........................45 Vue d'ensemble ......................... 46 Configuration des éléments de commande standard ............48 Extension Unit PROFIsafe - Configurer des éléments de commande de sécurité ....50 Extension Unit PROFIsafe - Configuration du mode sécurisé ..........52 Exemple d'évaluation d'éléments de commande de sécurité...

  • Page 7: Vue D'ensemble

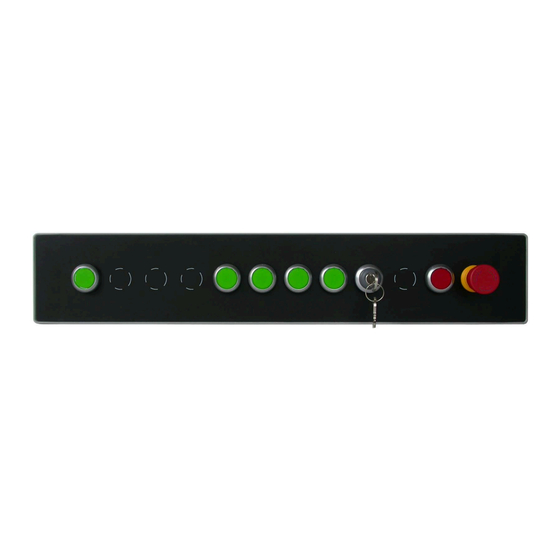

    Description du produit L'Extension Unit permet de monter des éléments de commande supplémentaires sous un pupitre SIMATIC PRO 16:9 pour pied-support (extensible, bride en bas) ou pour bras-support (extensible, tube rond). La figure suivante montre un exemple avec une unité d'extension 22" avec huit éléments de commande, y compris un bouton d'arrêt d'urgence.

  • Page 8: Etendue De La Livraison

    • 1 Connecteur à 8 points pour interface X10 • 1 connecteur d'alimentation pour 24 V CC • 4 vis M4x20 pour la fixation de l'Extension Unit sur le pupitre SIMATIC PRO • Quick Install Guide, guide d'installation rapide Extension Unit PROFINET •...

  • Page 9: Constitution

    Vue d'ensemble 1.3 Constitution Constitution 1.3.1 Extension Unit Les figures ci-dessous illustrent la configuration des Extension Units suivant l'exemple de l'Extension Unit 22". Vue de face ① Interface mécanique pour le pupitre PRO avec joint ② Boîtier ③ Face avant Vue de côté...

  • Page 10: Eléments De Commande Et Interfaces

    Vue d'ensemble 1.3 Constitution 1.3.2 Eléments de commande et interfaces Les figures suivantes montrent les positions et les connecteurs des emplacements de montage de l'Extension Unit et la position du faisceau de câbles. Face avant Exemple d'Extension Unit 22" avec 7 eléments de commande standard et un bouton d'arrêt d'urgence.

  • Page 11: Éléments D'installation Pour Extension Unit

    1.4 Éléments d'installation pour Extension Unit Éléments d'installation pour Extension Unit Seuls les éléments d'installation autorisés par Siemens peuvent être utilisés sur l'Extension Unit. Vous trouverez des informations sur les éléments d'installation homologués que vous pouvez commander dans ce chapitre ainsi que sur Internet, aux adresses suivantes : •...
  • Page 12 Vue d'ensemble 1.4 Éléments d'installation pour Extension Unit Figure Désignation Description Point de Nº de réf. couleur Commutateur à Élément de commande standard, Blanc 6AV7674-1ME00-0AA0 clé 2 contacts à fermeture 3 positions 1-0-2 : à verrouillage 2 × 90° 3 positions de retrait de la clé Coup-de-poing Élément de commande de sécurité, Vert...

  • Page 13: Eléments D'interface

    Unit, câble et connecteur USB 2.0 type A Lecteur La figure suivante montre le lecteur SIMATIC RF1060R avec le porte-carte pour RF1060R disponible en option. Lecteur SIMATIC RF1060R avec câble de raccordement USB, numéro d'article 6GT2831-6AA50 Accessoire optionnel pour le lecteur : •...
  • Page 14 Vue d'ensemble 1.4 Éléments d'installation pour Extension Unit Extension Units Instructions de service, 11/2020, A5E42270933-AF...

  • Page 15: Consignes De Sécurité

    Respectez les consignes de sécurité ainsi que toutes les informations supplémentaires correspondantes qui s'appliquent à votre type d'unité d'extension. En cas de montage de l'Extension Unit sur un pupitre SIMATIC PRO, respectez également les consignes de sécurité et les instructions d'utilisation données dans les instructions de service du pupitre SIMATIC PRO.

  • Page 16: Sécurité Lors De La Configuration Et Sûreté De Fonctionnement De L'installation

    à jour et puissiez, le cas échéant, procéder à des modifications de votre installation. Inscrivez-vous à notre newsletter sur les composants système de sécurité et le logiciel industriel SIMATIC que vous utilisez en cliquant sur le lien suivant : Newsletter (https://www.industry.siemens.com/newsletter/public/AllNewsletters.aspx) Cochez toujours la case "Actuel" pour ces newsletters.

  • Page 17: Sécurité Pendant La Mise En Service

    Consignes de sécurité 2.2 Consignes générales de sécurité Sécurité pendant la mise en service ATTENTION Dommages corporels ou matériels possibles en cas de non-respect de la directive Machines La mise en service de la machine est interdite tant qu'il n'a pas été constaté que la machine devant être commandée via l'appareil décrit dans le présent document est conforme aux spécifications de la directive 2006/42/CE, car des risques de blessures ou de dommages matériels sont à...

  • Page 18: Industrial Security

    Siemens AG assure une garantie uniquement si ceux-ci ont été distribués dans le cadre d'un contrat de service de mise à jour logicielle Siemens (Software Update Service) ou s'ils ont été officiellement validés par Siemens AG. Dans le cas contraire, la responsabilité des mises à...

  • Page 19: Instructions D'utilisation

    Consignes de sécurité 2.3 Instructions d'utilisation Instructions d'utilisation IMPORTANT Appareil homologué uniquement pour l'intérieur Si vous utilisez l'appareil en dehors de locaux fermés, il peut s'en trouver endommagé. Utilisez l'appareil uniquement en intérieur. Remarque L'appareil est prévu pour une utilisation sur un circuit électrique TBTS selon CEI/EN 61010-2-201 dans un environnement sec, c.-à-d.

  • Page 20: Appréciation Du Risque De L'installation

    Pour l'appréciation du risque, prenez en considération l'ensemble du plan de l'installation, et non uniquement certaines parties du plan. Pour plus d'informations sur l'appréciation du risque et sur leur réduction, voir : Manuel système "Technique de sécurité dans SIMATIC S7" (http://support.automation.siemens.com/WW/view/fr/12490443) Extension Units...

  • Page 21: Remarques Importantes Relatives Aux Éléments De Commande De Sécurité

    Remarques importantes relatives aux éléments de commande de sécurité Utilisez dans l'Extension Unit Hardwired ou dans l'Extension Unit PROFIsafe uniquement les éléments de commande de sécurité homologués par Siemens. Bouton d'arrêt d'urgence ATTENTION Fonctions d'arrêt de catégorie 0 ou 1 selon EN 60204-1 Lorsque le bouton d'arrêt d'urgence est réalisé...
  • Page 22 Consignes de sécurité 2.5 Remarques importantes relatives aux éléments de commande de sécurité Extension Units Instructions de service, 11/2020, A5E42270933-AF...

  • Page 23: Montage Et Raccordement De L'extension Unit

    Montage et raccordement de l'Extension Unit Préparation du montage 3.1.1 Vérification de la livraison Marche à suivre 1. Lors de la réception de la livraison, vérifiez si l'emballage ne présente pas de dommages apparents liés au transport. 2. Déposez une réclamation auprès du transporteur responsable si vous constatez des dommages dus au transport.

  • Page 24: Positions De Montage Autorisées

    Montage et raccordement de l'Extension Unit 3.1 Préparation du montage IMPORTANT Endommagement dû à la condensation En cas d'exposition de l'appareil à des températures basses ou à des variations extrêmes de température durant le transport, p. ex. par temps froid, de la condensation peut se former dans ou sur l'appareil.

  • Page 25: Emplacements D'éléments De Commande Possibles

    Montage et raccordement de l'Extension Unit 3.1 Préparation du montage Emplacements d'éléments de commande possibles Les points suivants s'appliquent à toutes les Extension Unit : • Chaque Extension Unit dispose d'un nombre défini d'emplacements pour les éléments de commande. • Quand un élément de commande occupe ou recouvre plusieurs emplacements, cela réduit le nombre total d'emplacements disponibles.

  • Page 26: Exemple D'affectation Des Emplacements Sur Une Extension Unit Hardwired

    Montage et raccordement de l'Extension Unit 3.1 Préparation du montage Extension Unit 19" Hardwired 10 emplacements, jusqu'à 10 éléments de commande, 8 éléments de commande standard au maximum : Les emplacements connectés ne peuvent être occupés que par un seul élément de commande standard installé...

  • Page 27: Remarques Importantes Sur Le Montage

    Montage et raccordement de l'Extension Unit 3.2 Remarques importantes sur le montage Remarques importantes sur le montage IMPORTANT Le degré de protection IP65/Type 4X n'est plus garanti si les joints ne sont pas correctement montés. S'il n'y a pas de joints sur les interfaces mécaniques de l'Extension Unit ou s'ils sont endommagés, le degré...

  • Page 28: Désassemblage De L'extension Unit

    Montage et raccordement de l'Extension Unit 3.3 Désassemblage de l'Extension Unit Désassemblage de l'Extension Unit L'Extension Unit doit être désassemblée pour l'intégration d'eléments de commande ainsi que pour le montage de l'Extension Unit sur un pupitre PRO. La figure suivante montre à titre d'exemple une Extension Unit 22"...

  • Page 29: Montage Des Éléments De Commande

    Utilisez uniquement des éléments de commande autorisés L'utilisation d'éléments de commande non autorisés peut endommager l'Extension Unit et l'appareil PRO. Montez dans l'Extension Unit uniquement des éléments de commande homologués par Siemens, voir chapitre "Éléments d'installation pour Extension Unit (Page 11)". Marche à suivre Remarque Posez l'Extension Unit sur une surface souple pour éviter de gratter la face avant.
  • Page 30 Montage et raccordement de l'Extension Unit 3.4 Montage des éléments de commande 3. Insérez l'élément de commande sur la position de montage par l'avant dans l'Extension Unit, l'ergot anti-rotation doit être orienté vers le haut. 4. Vissez l'élément de commande de l'intérieur avec l'anneau fileté fourni en appliquant un couple de serrage de 1,2 Nm.

  • Page 31: Montage Des Éléments D'interface

    Utiliser uniquement des lecteurs autorisés L'utilisation de lecteurs non autorisés peut endommager l'Extension Unit et le pupitre PRO. Seuls des lecteurs validés par Siemens peuvent être montés dans l'unité d'extension, voir chapitre "Éléments d'installation pour Extension Unit (Page 11)". Marche à suivre Remarque Posez l'Extension Unit sur une surface souple pour éviter de gratter la face avant.
  • Page 32 Montage et raccordement de l'Extension Unit 3.6 Insertion du lecteur 1. Découpez le film sur la face intérieure de l'Extension Unit le long de toutes les découpes d'encastrement du lecteur à l'aide d'une lame tranchante. Important : ne découper qu'à l'intérieur des positions prépoinçonnées ! 2.

  • Page 33: Fermer Le Couvercle Du Panneau Arrière

    Montage et raccordement de l'Extension Unit 3.7 Fermer le couvercle du panneau arrière Pour monter le porte-carte pour RF1060R disponible en option, engagez les crochets d'encliquetage de porte-carte à gauche et à droite dans les évidements correspondants sur le lecteur. Fermer le couvercle du panneau arrière Marche à...

  • Page 34: Montage De L'extension Unit

    3.8 Montage de l'Extension Unit Montage de l'Extension Unit Condition • Un appareil SIMATIC PRO pour pied-support (extensible, bride en bas) ou pour bras- support (extensible, tube rond). • Montage sur pied support : l'adaptateur de base est installé sur le pied support.

  • Page 35: Fixation De L'extension Unit Au Pupitre Pro

    Montage et raccordement de l'Extension Unit 3.8 Montage de l'Extension Unit Fixation de l'Extension Unit au pupitre PRO La figure suivante montre à titre d'exemple une Extension Unit Hardwired. 1. Fixez le compartiment de connexion à l'aide des 4 vis et du tournevis coudé T20 fournis, comme représenté, par le bas au pupitre PRO à...

  • Page 36: Montage Et Raccordement De La Face Avant Avec Éléments De Commande

    Montage et raccordement de l'Extension Unit 3.9 Extension Unit PROFIsafe - régler l'adresse PROFIsafe Montage et raccordement de la face avant avec éléments de commande 1. Placez la face avant de l'Extension Unit, comme représenté, sur le compartiment de connexion et raccorder les connecteurs à 30 points du faisceau de câbles aux interfaces X15 et X17 du module de communication.

  • Page 37: Condition Préalable

    Montage et raccordement de l'Extension Unit 3.9 Extension Unit PROFIsafe - régler l'adresse PROFIsafe Condition préalable • L'Extension Unit PROFIsafe est montée. • Le compartiment de connexion de l'Extension Unit PROFIsafe est ouvert. • Une adresse PROFIsafe a été définie pour l'Extension Unit PROFIsafe. Marche à...

  • Page 38: Raccordement De L'extension Unit

    Consignes pour le raccordement Câbles de raccordement Utilisez uniquement des câbles standard blindés comme câbles de données, vous trouverez les informations de commande dans Industry Mall (https://mall.industry.siemens.com). Remarque Séparation des circuits TBTS/TBTP (très basse tension de sécurité/protection) ou isolation des câbles Le câblage de circuits TBTS/TBTP doit être séparé...

  • Page 39: Raccordement À La Terre Fonctionnelle

    Montage et raccordement de l'Extension Unit 3.10 Raccordement de l'Extension Unit 3.10.2 Raccordement à la terre fonctionnelle Condition • L'Extension Unit est montée. • 1 conducteur de terre fonctionnelle, section 2,5 à 4 mm , avec cosse pour M4 est relié au compartiment de connexion à...

  • Page 40: Raccordement Des Câbles De Données

    Montage et raccordement de l'Extension Unit 3.10 Raccordement de l'Extension Unit Raccordement du connecteur d'alimentation 1. Coupez la tension d'alimentation. 2. Connectez les câbles d'alimentation sur le connecteur d'alimentation. Respectez la polarité, voir figure suivante. Remarque Connectez les câbles d'alimentation uniquement sur le connecteur d'alimentation débranché.
  • Page 41 Montage et raccordement de l'Extension Unit 3.10 Raccordement de l'Extension Unit Marche à suivre 1. Branchez les câbles de raccordement sur les connecteurs correspondants. Extension Unit Hardwired – Contacts des éléments de commande standard : connecteur X12 – LED des éléments de commande standard : connecteur X11 –...

  • Page 42: Connexion Des Blindages De Câbles Au Potentiel De Référence

    Montage et raccordement de l'Extension Unit 3.10 Raccordement de l'Extension Unit Extension Unit Module de communication Module de communication "gauche" "droite" Extension Unit PROFIsafe Connexion des blindages de câbles au potentiel de référence Pour l'Extension Unit PROFINET et l'Extension Unit PROFIsafe : Fixez le blindage du câble PROFINET de l'Extension Unit par une liaison de grande surface sur la barre de la mise à...

  • Page 43: Arrêtage Des Câbles Et Fermeture De L'extension Unit

    Montage et raccordement de l'Extension Unit 3.11 Arrêtage des câbles et fermeture de l'Extension Unit 3.11 Arrêtage des câbles et fermeture de l'Extension Unit Condition • L'Extension Unit est montée. • La terre fonctionnelle, l'alimentation et tous les câbles de données sont connectés sur le module de communication de l'Extension Unit.

  • Page 44: Démonter L'extension Unit

    Montage et raccordement de l'Extension Unit 3.12 Démonter l'Extension Unit 3.12 Démonter l'Extension Unit Ce chapitre explique comment retirer correctement l'Extension Unit, si nécessaire. L'Extension Unit se démonte dans l'ordre inverse du montage et du raccordement. Marche à suivre Procédez comme suit : 1.

  • Page 45: Configuration De L'extension Unit Profinet Et Profisafe

    (https://support.industry.siemens.com/cs/ww/fr/view/72341852). Pour la description de l'installation d'un Hardware Support Package, référez-vous au système d'information de TIA Portal. Le pack optionnel SIMATIC STEP 7 Safety est requis pour l'installation du Hardware Support Package pour l'Extension Unit PROFIsafe. TIA Portal V15.1 Si vous utilisez TIA Portal V15.1 ou une version supérieure, vous n'avez pas besoin de Hardware Support Package pour configurer les Extension Unit PROFINET et Extension Unit PROFIsafe.

  • Page 46: Vue D'ensemble

    Si le logiciel requis est installé, vous trouverez les Extension Units correspondantes dans l'arborescence du catalogue sous : "Appareils & réseaux > Systèmes PC > SIMATIC Extension Units > Extension Units Standard" : Si vous utilisez STEP 7 (TIA Portal) V14 ou V15 avec HSP, vous trouverez les Extension Units dans l'arborescence du catalogue sous "Appareils &...
  • Page 47 été attribué à l'Extension Unit en ligne. Vous trouverez de plus amples informations dans le Manuel système "PROFINET" sur Internet (https://support.industry.siemens.com/cs/fr/fr/view/19292127). Vous pouvez également créer une topologie en anneau avec l'Extension Unit PROFINET et l'Extension Unit PROFIsafe, par exemple, pour augmenter la disponibilité...

  • Page 48: Configuration Des Éléments De Commande Standard

    Configuration de l'Extension Unit PROFINET et PROFIsafe 4.3 Configuration des éléments de commande standard Configuration des éléments de commande standard La procédure suivante décrit la configuration d'un élément de commande standard en prenant un bouton-poussoir lumineux pour exemple. La configuration s'effectue de la même façon pour les autres éléments de commande standard.
  • Page 49 Configuration de l'Extension Unit PROFINET et PROFIsafe 4.3 Configuration des éléments de commande standard Propriétés des éléments de commande standard Elément de commande Entrée (contact) Sortie (LED) Témoin lumineux 1 bit • "0" : LED éteinte • "1" : LED allumée Bouton-poussoir 1 bit (7.0) 1 bit...

  • Page 50: Extension Unit Profisafe - Configurer Des Éléments De Commande De Sécurité

    Configuration de l'Extension Unit PROFINET et PROFIsafe 4.4 Extension Unit PROFIsafe - Configurer des éléments de commande de sécurité Éléments de commande de sécurité Avec l'Extension Unit PROFINET, les éléments de commande de sécurité ne sont pas configurés mais câblés directement via l'interface X10. Remarque Configuration d'éléments de commande de sécurité...
  • Page 51 Configuration de l'Extension Unit PROFINET et PROFIsafe 4.4 Extension Unit PROFIsafe - Configurer des éléments de commande de sécurité Marche à suivre La procédure suivante décrit la configuration des éléments de commande de sécurité en prenant un bouton d'arrêt d'urgence pour exemple. La configuration s'effectue de la même façon pour les autres éléments de commande de sécurité.

  • Page 52: Extension Unit Profisafe - Configuration Du Mode Sécurisé

    Configuration de l'Extension Unit PROFINET et PROFIsafe 4.5 Extension Unit PROFIsafe - Configuration du mode sécurisé Extension Unit PROFIsafe - Configuration du mode sécurisé Ce chapitre décrit comment configurer l'adresse PROFIsafe et les fonctions de sécurité d'une Extension Unit PROFIsafe en liaison avec une CPU F dans STEP 7 (TIA Portal). Remarque Configuration de l'Extension Unit PROFIsafe avec une CPU F Une Extension Unit PROFIsafe doit toujours être configurée en jonction avec une CPU F.
  • Page 53 Configuration de l'Extension Unit PROFINET et PROFIsafe 4.5 Extension Unit PROFIsafe - Configuration du mode sécurisé • Un Groupe d'exécution F existe. Pour vérifier que c'est le cas, sélectionnez "Blocs de programme" sous l'automate dans la vue des appareils. • L'adresse d'entrée de l'Extension Unit PROFIsafe est évaluée au moins une fois dans le groupe d'exécution F.
  • Page 54 Configuration de l'Extension Unit PROFINET et PROFIsafe 4.5 Extension Unit PROFIsafe - Configuration du mode sécurisé Marche à suivre 1. Sélectionnez l'entrée "Fail-safe" pour l'Extension Unit souhaitée. 2. Ouvrez les propriétés avec le bouton droit de la souris. Autre solution : Double-cliquez sur le module sécurité de l'emplacement 0 de l'Extension Unit PROFIsafe, situé...

  • Page 55: Propriétés Des Éléments De Commande De Sécurité

    Configuration de l'Extension Unit PROFINET et PROFIsafe 4.5 Extension Unit PROFIsafe - Configuration du mode sécurisé Propriétés des éléments de commande de sécurité Le tableau suivant montre les propriétés des éléments de commande de sécurité en prenant l'exemple du paramètre "8484h" pour le mode de fonctionnement, c.-à-d. le mode de fonctionnement "1oo1"...

  • Page 56: Remarques Complémentaires

    Configuration de l'Extension Unit PROFINET et PROFIsafe 4.5 Extension Unit PROFIsafe - Configuration du mode sécurisé Remarques complémentaires Lecture de l'état du Groupe d'exécution F Vous pouvez lire l'état du Groupe d'exécution F, par exemple à des fins d'analyse, par le biais du DB de périphérie F.
  • Page 57 La fenêtre de diagnostic offre, entre autres, les fonctions avancées "Mise à jour du firmware" et "Réinitialisation aux réglages d'usine". Voir aussi Manuel de programmation et de commande "SIMATIC Safety – Configuration et programmation" (http://support.automation.siemens.com/WW/view/fr/54110126) Extension Units Instructions de service, 11/2020, A5E42270933-AF...

  • Page 58: Exemple D'évaluation D'éléments De Commande De Sécurité

    Configuration de l'Extension Unit PROFINET et PROFIsafe 4.6 Exemple d'évaluation d'éléments de commande de sécurité Exemple d'évaluation d'éléments de commande de sécurité L'exemple suivant montre comment exécuter les étapes de configuration suivantes dans TIA Portal à partir de V15 en fonction du câblage de deux éléments de commande de sécurité...

  • Page 59: Configurer Le Mode De Fonctionnement Et L'adresse De Base Des Éléments De Commande De Sécurité

    Configuration de l'Extension Unit PROFINET et PROFIsafe 4.6 Exemple d'évaluation d'éléments de commande de sécurité Configurer le mode de fonctionnement et l'adresse de base des éléments de commande de sécurité La marche à suivre suivante décrit un exemple de configuration du mode de fonctionnement et de l'adresse de base des éléments de commande de sécurité...

  • Page 60: Lire Les Bits Des Éléments De Commande De Sécurité

    Configuration de l'Extension Unit PROFINET et PROFIsafe 4.6 Exemple d'évaluation d'éléments de commande de sécurité Lire les bits des éléments de commande de sécurité Les bites de l'adresse de début contiennent les informations sur l'état des éléments de commande de sécurité. Vous trouverez des informations détaillées sur l'évaluation des bits dans tableau d'évaluation au chapitre "Modes de fonctionnement de l'Extension Unit PROFIsafe (Page 71)".

  • Page 61: Maintenance Préventive Et Corrective De L'appareil

    Maintenance préventive et corrective de l'appareil Généralités sur la maintenance préventive et corrective Respectez les consignes suivantes lors de la maintenance préventive et corrective des dispositifs de protection tels que les circuits de mise à la terre de protection ou les constituants de protection contre les surtensions : •...

  • Page 62: Réparation Et Pièces De Rechange

    91056 Erlangen Allemagne Vous trouverez des informations détaillées sur le site Internet à l'adresse "Pièces de rechange et réparations (http://support.automation.siemens.com/WW/view/fr/16611927)". Pièces de rechange Vous trouvez les pièces de rechange et les accessoires de votre appareil au chapitre "Éléments d'installation pour Extension Unit (Page 11)".

  • Page 63: Caractéristiques Techniques

    équipements électriques et électroniques" (directive RoHS) Déclaration de conformité UE Les déclarations de conformité UE destinées aux autorités compétentes sont disponibles auprès de : Siemens AG Digital Industries Factory Automation DI FA TI COS Postfach 1963 D-92209 Amberg Vous trouverez la déclaration de conformité...
  • Page 64 Homologation UL Remarque L'homologation UL n'est valable que si tous les éléments de commande installés sont des éléments de commande validés par Siemens, voir chapitre "Éléments d'installation pour Extension Unit (Page 11)". Underwriters Laboratories Inc. selon • UL 508 (Industrial Control Equipment) •...

  • Page 65: Normes Relatives À La Sécurité De Fonctionnement De L'extension Unit Profisafe

    Caractéristiques techniques 6.2 Normes relatives à la sécurité de fonctionnement de l'Extension Unit PROFIsafe Normes relatives à la sécurité de fonctionnement de l'Extension Unit PROFIsafe Les données de ce chapitre ne sont valables que pour l'Extension Unit PROFIsafe. Normes liées aux installations Pour l'utilisation dans une installation, l'Extension Unit PROFIsafe est conforme aux normes suivantes : Norme...

  • Page 66: Dessins Cotés

    Caractéristiques techniques 6.3 Dessins cotés Dessins cotés La figure suivante montre les dessins cotés des Extension Units qui ne se distinguent que par leur largeur (W). Extension Unit 12" 15" 19" 22" 24" 24" Portrait W = 313 mm W = 396 mm W = 462 mm W = 527 mm W = 583 mm...

  • Page 67: Tensions D'essai

    Maxi 0,3 m dans l'emballage d'expédition) Les caractéristiques suivantes s'appliquent à toutes les variantes d'Extension Unit en association avec un appareil SIMATIC PRO. Oscillations (vibrations) Oscillations sinusoïdales, essai selon CEI 60068-2-6 10 ... 58 Hz : Amplitude de 0,0375 mm •...

  • Page 68: Alimentation

    Caractéristiques techniques 6.4 Caractéristiques techniques Degré de protection et classe de protection Les caractéristiques suivantes s'appliquent à toutes les variantes d'Extension Unit. Degré de protection selon A l'état fermé, de tous côtés IP65 • CEI 60529 Type 4X (indoor use only) •...
  • Page 69 Caractéristiques techniques 6.4 Caractéristiques techniques Entrées et sorties des éléments de commande standard Extension Unit Hardwired Pouvoir de coupure des sorties DQ 8x24VDC 0,5 A Séparation galvanique entre différents circuits électriques Nombre maximal d'éléments de commande standard par élément de Nombre d'entrées (LED) 0 ...

  • Page 70: Bouton D'arrêt D'urgence

    Valeur de B10 61000 Pour Extension Unit Hardwired et Extension Unit PROFINET : raccordement du bouton- poussoir d'arrêt d'urgence à une surveillance de sécurité 24 V DC, par ex. Siemens série 3SK1, ou entrées TOR de sécurité nécessaires. Bouton-poussoir de sécurité...

  • Page 71: Modes De Fonctionnement De L'extension Unit Profisafe

    Caractéristiques techniques 6.4 Caractéristiques techniques 6.4.2 Modes de fonctionnement de l'Extension Unit PROFIsafe Le tableau suivant contient l'affectation entre les éléments de commande de sécurité et les bits de l'adresse d'entrée correspondants, selon le mode de fonctionnement paramétré. Pour les bits de l'adresse d'entrée, en fonction de l'élément de commande de sécurité : •...

  • Page 72: Temps De Réponse Et Valeurs Caractéristiques De Sécurité Pour Le Mode Sécurisé

    Toutes les valeurs sont basées sur la norme SN 29500 et sur une température ambiante de 60 °C. Remarque Temps de réponse Utilisez le tableau suivant pour le calcul du temps de réaction total : S7Safety_RTTplus.xlsm (https://support.industry.siemens.com/cs/#document/93839056?lc=fr-FR) Extension Units Instructions de service, 11/2020, A5E42270933-AF...

  • Page 73: Description Des Interfaces

    Caractéristiques techniques 6.5 Description des interfaces Description des interfaces Les figures suivantes montrent les interfaces externes des différents modules de communication dans le compartiment de connexion des Extension Units : • Interfaces externes sur le module de communication de l'Extension Unit Hardwired : •...

  • Page 74: Alimentation 24 V Cc

    Caractéristiques techniques 6.5 Description des interfaces 6.5.1 Alimentation 24 V CC Connecteur à 2 contacts Broche Affectation +24 V cc (L+) GND (M) 6.5.2 Entrées/sorties TOR Contacts des éléments de commande standard (X12) Broche Reliée à l'emplacement position Broche Reliée à l'emplacement position gauche droite L3 | R6...

  • Page 75: Led Des Éléments De Commande Standard (X11)

    Caractéristiques techniques 6.5 Description des interfaces LED des éléments de commande standard (X11) Lorsque vous utilisez des éléments de commande avec LED, câblez le raccordement des LED conformément à la position de montage de l'élément de commande avec X11. Broche Reliée à...

  • Page 76: Profinet (Lan)

    Caractéristiques techniques 6.5 Description des interfaces Câblage interne dans l'Extension Unit en prenant un bouton d'arrêt d'urgence comme exemple : 6.5.3 PROFINET (LAN) Désignation des interfaces sur le pupitre : PROFINET (LAN) X1 Connecteur RJ45 Broche Brochage Tx– n. c. n.

  • Page 77: Assistance Technique

    Internet, aux adresses suivantes : • Support technique (https://support.industry.siemens.com/cs/ww/en/) • Formulaire pour une demande d'assistance (http://www.siemens.com/automation/support-request) • Système d'informations après vente SIMATIC IPC/PG (http://www.siemens.com/asis) • Documentation intégrale SIMATIC (http://www.siemens.com/simatic-tech-doku-portal) • Votre interlocuteur Siemens sur place (http://www.automation.siemens.com/mcms/aspa-db/fr/Pages/default.aspx) • Centre de formation (http://sitrain.automation.siemens.com/sitrainworld/?AppLang=en) •...

  • Page 78: A.2 Exemple D'application

    Pour plus d'informations sur le montage et la configuration d'Extension Units, référez-vous au document suivant : Getting Started Extension Unit (https://support.industry.siemens.com/cs/ww/fr/view/109753218) Informations sur le fabricant Le fabricant des pupitres opérateur décrits dans ce document est l'entreprise Siemens AG. L'adresse du fabricant est la suivante : Siemens AG Digital Industries Postfach 48 48 90026 NÜRNBERG...

  • Page 79: Symboles Et Pictogrammes

    Symboles et pictogrammes Symboles de sécurité Le tableau suivant décrit des symboles qui peuvent se trouver sur votre appareil SIMATIC, sur son emballage ou sur un document joint, en complément des symboles décrits dans les manuels. Symbole Signification Référence Symbole de danger général Prudence/Attention ISO 7000 No.
  • Page 80 Symboles et pictogrammes B.1 Symboles de sécurité Symbole Signification Référence Uniquement pour une utilisation industrielle et en intérieur (armoire électrique) L'appareil doit être intégré ou monté dans une armoire électrique Intégrer ou monter les appareils homologués Ex Zone 2 dans une armoire électrique avec au moins IP54 Intégrer ou monter les appareils homologués Ex Zone 22 dans une armoire électrique avec au moins IP6x...
