1.3.3 Couplage au réseau PROFIBUS-DP avec SIMATIC S5
Connexion
Pupitre de contrôle-commande
PROFIBUS

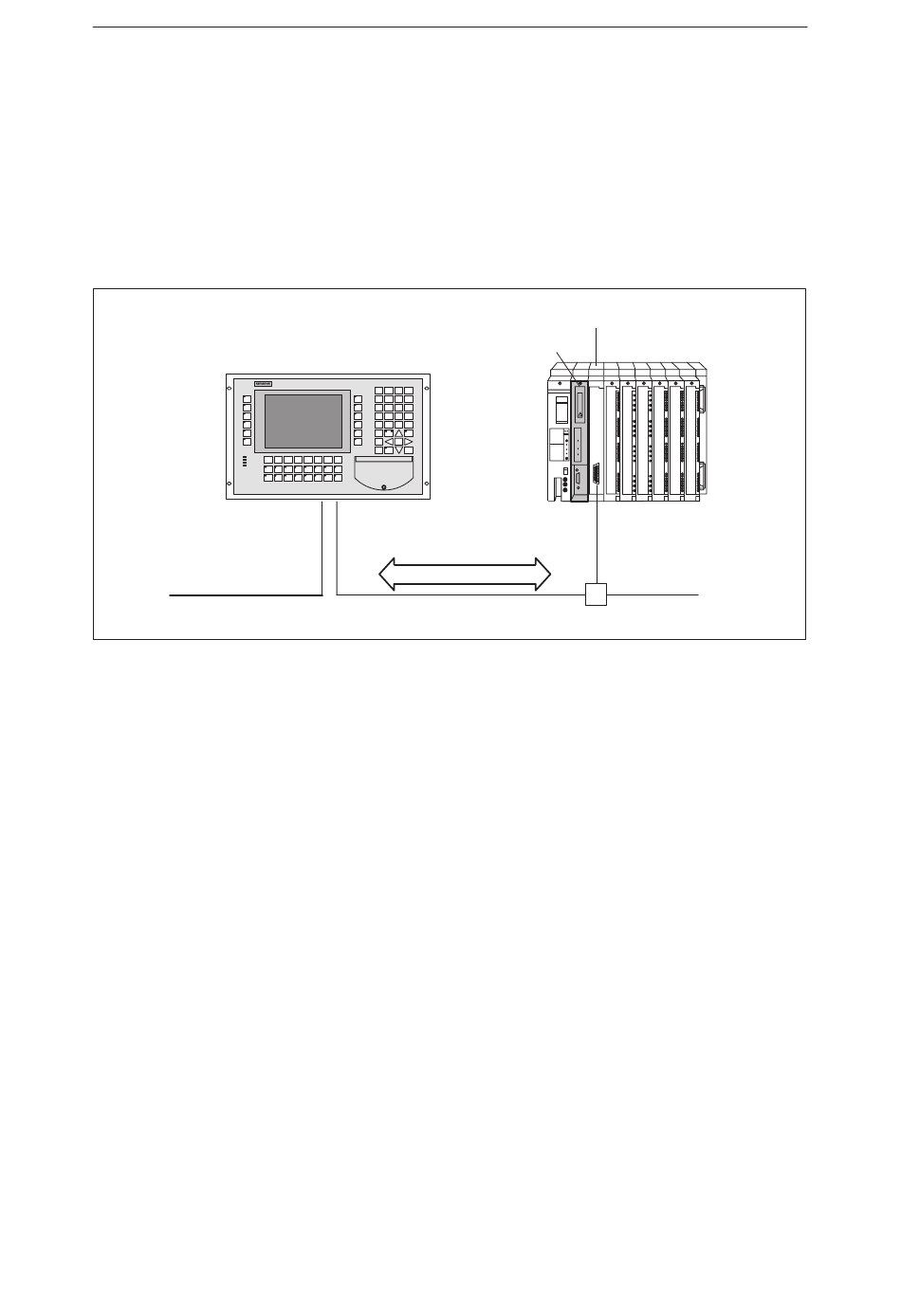

Figure 1-3 Couplage au réseau PROFIBUS-DP
Caractéristiques
Communication Manuel d'utilisation
Edition 05/99
Le pupitre de contrôle-commande est connecté au bus PROFIBUS-DP avec un
connecteur PROFIBUS spécial, via l'interface PROFIBUS-DP (figure 1-3).
Pour le couplage via PROFIBUS-DP, vous devez disposer d'une variante d'ap-
pareil correspondante ou d'un module d'interface.
COROS
OP35
Esclave
Protocole PROFIBUS-DP
S
L'AP est le maître.
S
Tous les pupitres de contrôle-commande du réseau sont esclaves.
S
Le réseau accepte un maximum de 122 esclaves.
S
Transfert de données rapide (jusqu'à 12 Mbit/s).
S
Possibilité de connecter plusieurs pupitres de contrôle-commande à
un AP.
Module maître,
par exemple IM308B/C
Unité centrale
Borne de réseau
Types de couplage
AP
Maître
1-11
