Couplage aux automates SIMA TIC S7
12-28

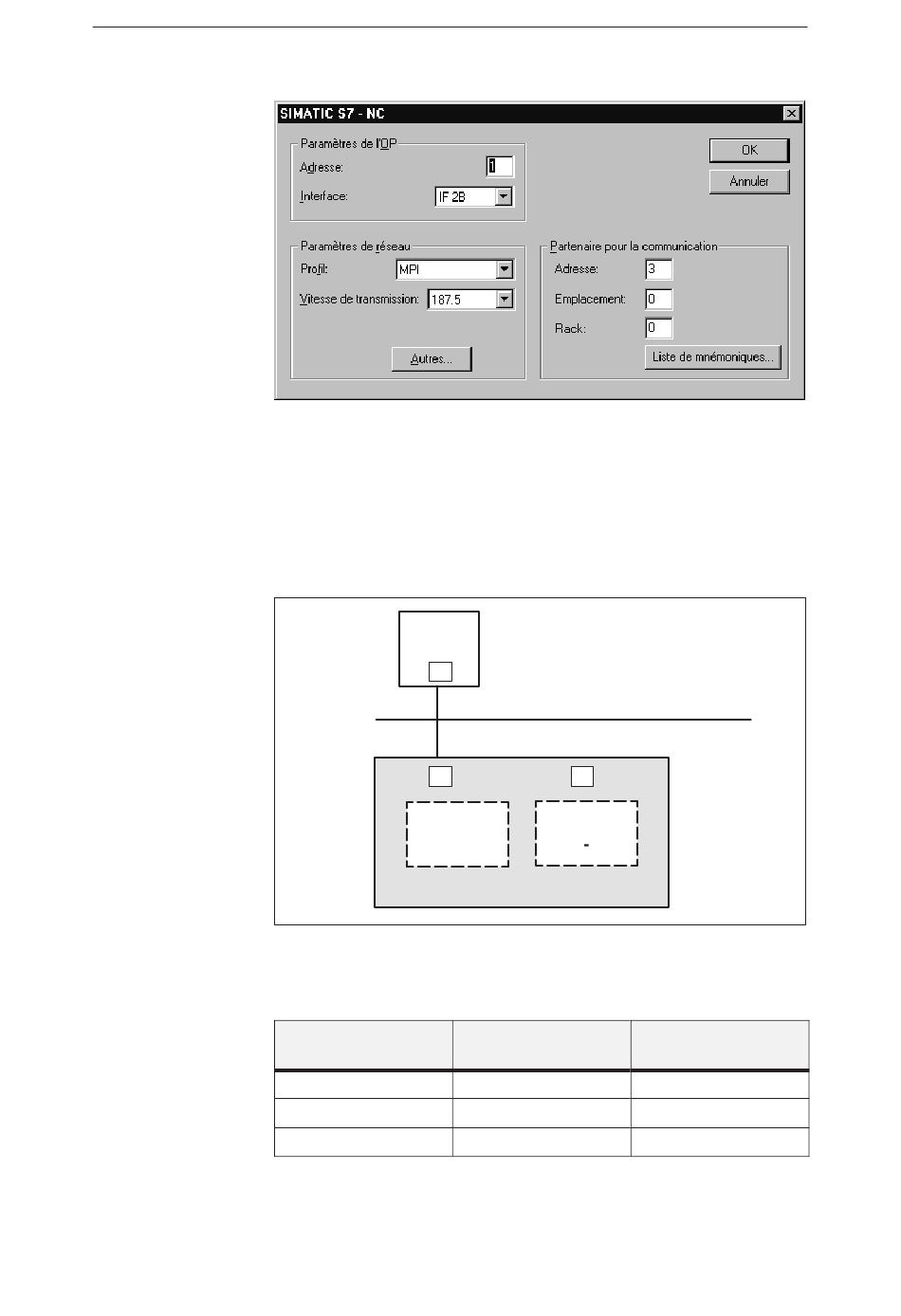

Figure 12-17 Configuration du module FM-NC dans ProTool – profil MPI
Les calculateurs complets SINUMERIK 810D/840D comprennent une unité
centrale et un module FM-NC. Pour connecter le pupitre de contrôle-com-
mande à un SINUMERIK 810D/840D, vous devez configurer deux automates
à les adresses 2 et 3. La figure 12-18 représente une configuration avec
SINUMERIK 810D.
Pupitre
1
2
CPU
SINUMERIK 810D
Figure 12-18 Configuration de réseau avec SINUMERIK 810D et pupitre de contrôle-
commande – profil MPI
Adresse
Emplacement
Rack
MPI
3
Module
FM NC
SIMATIC S7-300/400
CPU
2
0
0
Communication Manuel d'utilisation
SIMATIC S7-NC
FM-NC
3
0
0
