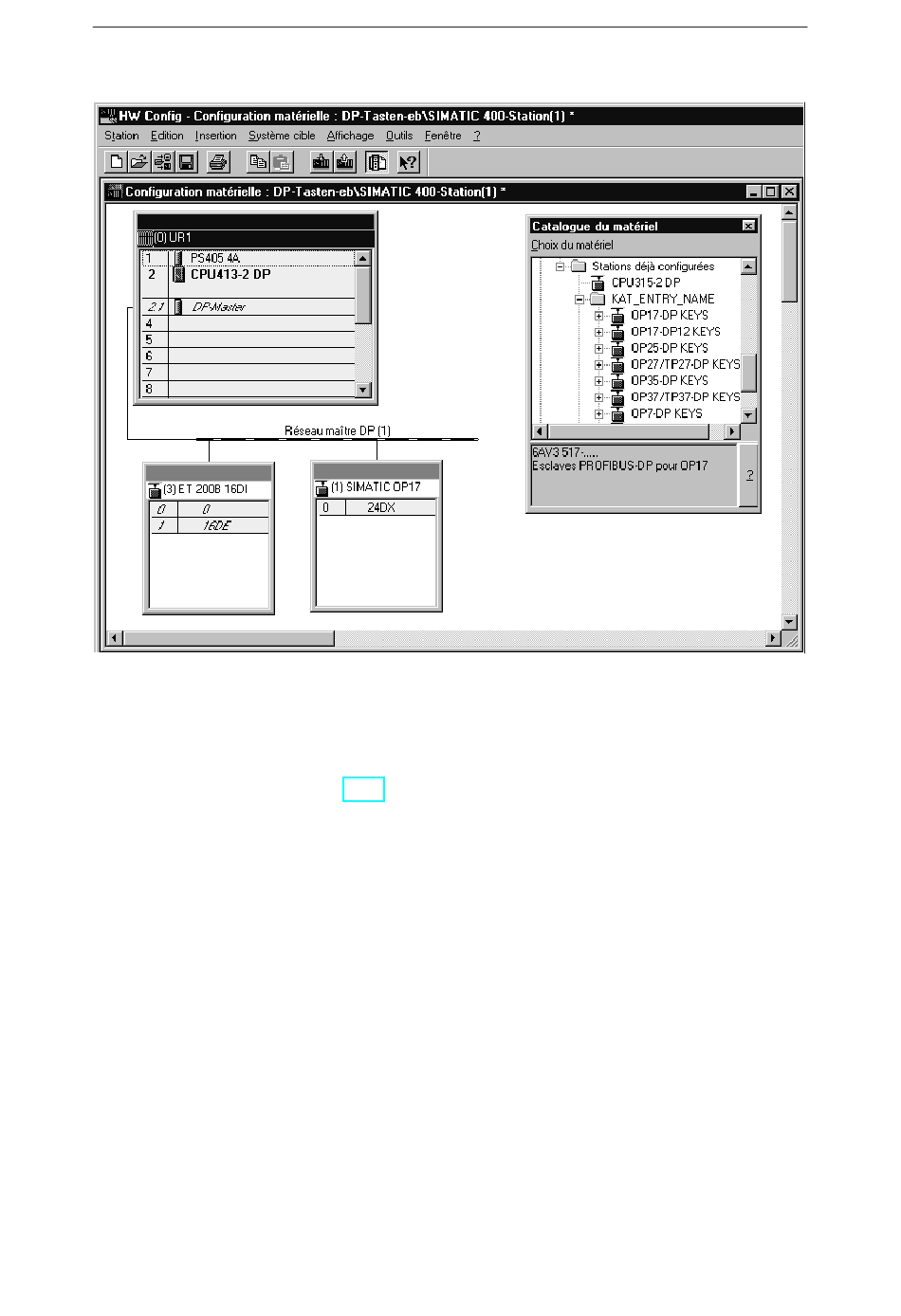

Figure 12-13 Configuration des touches directes DP – exemple de l'OP17
Affectation des
entrées/sorties
Communication Manuel d'utilisation
Edition 05/99
Les touches ou boutons du pupitre sont affectées à des octets dans la zone des
entrées DP, les LED sont affectées à des octets dans la zone des sorties DP.
Le tableau 12-3 indique le nombre d'octets utilisés pour les divers pupitres de
contrôle-commande. Les affectations exactes sont illustrées dans les figures
suivantes.
Les pupitres tactiles sont dépourvus de touches matérielles. Ils possèdent uni-
quement des boutons à l'écran. Ces boutons sont librement configurables. La
fonction Touche directe vous permet d'affecter un bit de la zone d'entrée DP
à un bouton. Le sens de numérotation des bits dans la zone d'entrée DP est de
la droite vers la gauche. Au contraire des touches des pupitres opérateurs
dont l'affectation est fixe, les boutons des pupitres tactiles peuvent être affec-
tés librement. Vous trouverez une description précise de la fonction dans le
manuel d'utilisation de ProTool.
Couplage aux automates SIMA TIC S7
