Zones de données utilisateur pour SIMA TIC S5
Zone d'acquittement
AP pupitre
Zone d'acquittement
pupitre AP
11-6
Lorsque l'automate met à 1 un bit dans cette zone, le message d'alarme cor-
respondant est acquitté sur le pupitre de contrôle-commande. Remettez en-
suite ce bit à zéro quand vous remettez à zéro le bit dans la zone de messages
d'alarme. La figure 11-4 représente le chronogramme correspondant.
La zone d'acquittement AP
S
doit se raccorder directement à la zone de messages d'alarme correspondante,
S
doit avoir exactement le même temps de scrutation et
S
peut avoir au plus la même longueur que la zone de messages d'alarme
correspondante.
Si la zone d'acquittement AP
pas physiquement immédiatement après la zone de messages d'alarme, le
message système $655 est émis lors du démarrage du pupitre de contrôle-
commande.
Zone de messages d'alarme
Zone d'acquittement
AP pupitre

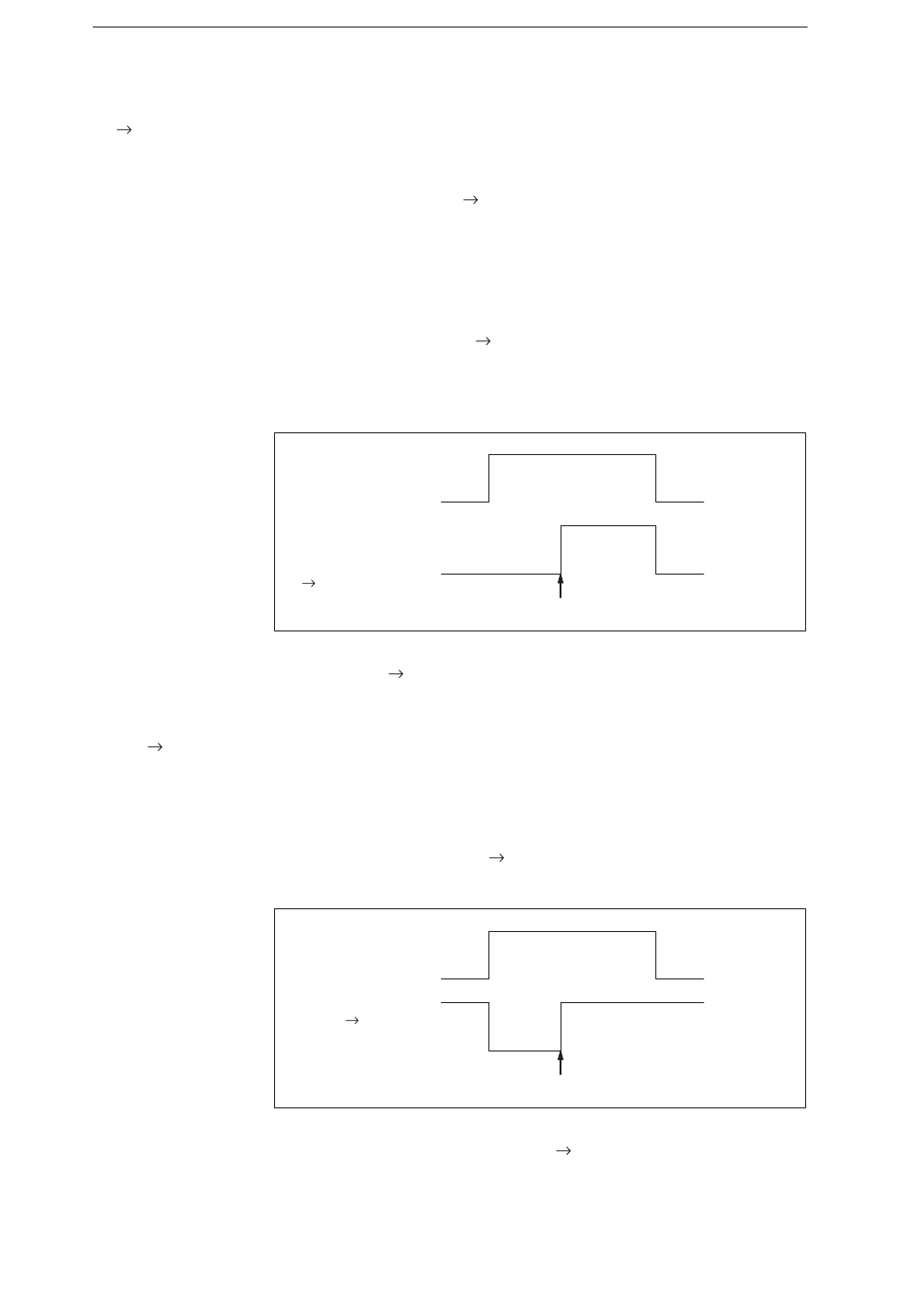

Figure 11-4 Chronogramme pour la zone d'acquittement
AP pupitre de contrôle-commande
Lorsqu'un bit est mis à 1 dans la zone de messages d'alarme, le pupitre de
contrôle-commande remet à zéro le bit correspondant dans la zone d'acquit-
tement. Si le message d'alarme est acquitté sur le pupitre de contrôle-com-
mande, le bit est mis à 1 dans la zone d'acquittement. L'automate peut ainsi
détecter que le message d'alarme a été acquitté. La figure 11-5 représente le
chronogramme correspondant.
La zone d'acquittement pupitre
que la zone de messages d'alarme correspondante.
Zone de messages d'alarme
Zone d'acquittement
pupitre AP
Acquittement sur le pupitre de contrôle-commande
Figure 11-5 Chronogramme pour la zone d'acquittement
pupitre de contrôle-commande
pupitre de contrôle-commande
pupitre de contrôle-commande ne se trouve
Acquittement par l'AP
AP peut avoir au plus la même longueur
AP
