12.5 Couplage aux modules SINUMERIK S7

Pupitres
connectables
Adressage des
modules
SINUMERIK
Configuration
dans ProTool
Adresse des
partenaires avec
MPI
Communication Manuel d'utilisation
Edition 05/99
Les pupitres de contrôle-commande OP7/17 et TD17 acceptent les modules
SINUMERIK S7.
Si le pupitre de contrôle-commande est connecté à des modules SINUME-
RIK S7, vous devez configurer ces derniers dans ProTool avec la commande
Système cible Automate. Chaque module intelligent qui communique avec
le pupitre de contrôle-commande doit être déclaré comme automate indépen-
dant. Si le pupitre de contrôle-commande doit pouvoir communiquer avec
l'unité centrale et avec le module SINUMERIK, vous devez déclarer deux
automates dans ProTool.
Vous devez sélectionner l'automate SIMATIC S7 - NC pour les modules fonc-
tionnels FM-NC et les calculateurs complets SINUMERIK 810D/840D, car
le NC est doté de son propre adressage.
Dans la suite de ce chapitre, divers exemples décrivent l'adressage des modu-
les fonctionnels FM et du SINUMERIK 810D/840D pour le couplage par
l'interface MPI et par PROFIBUS-DP.
L'unité centrale et le module fonctionnel FM-NC constituent pour le pupitre
de contrôle-commande deux partenaires distincts qui doivent être déclarés
comme deux automates dans ProTool. Chaque partenaire est doté de sa pro-
pre adresse MPI. La figure 12-16 représente une configuration pour FM-NC
et le tableau suivant contient l'adressage. La figure 12-17 illustre la boîte de
dialogue de ProTool avec l'adressage du FM-NC.
1 2 3
PS CPU FM CP
NC
2
3
5
Pupitre

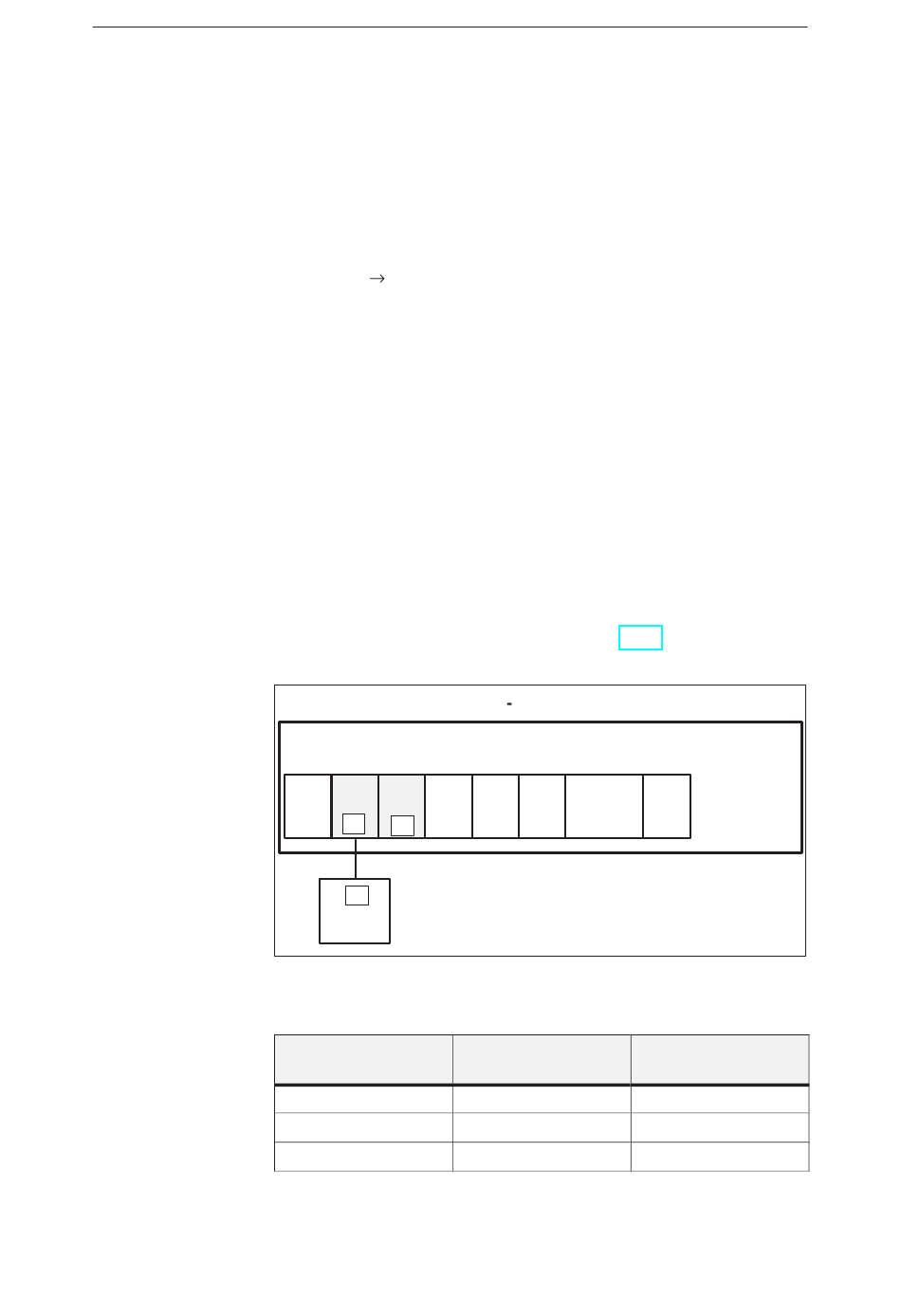

Figure 12-16 Configuration de réseau avec S7-300 et pupitre de contrôle-commande –
profil MPI
Adresse
Emplacement
Rack
Couplage aux automates SIMA TIC S7
S7 300
. . .
4 5 6
SIMATIC S7-300/400
CPU
2
0
0
Numéro
11
d'emplacement
Rack 0
SIMATIC S7-NC
FM-NC
3
0
0
12-27
