Assemblage des conduits d'alimentation
Danger
Les flexibles air et matière qui sont fixés par une douille devront être équipés d'une
bague de sûreté supplémentaire.
Version: godet gravité, godet succion et godet pression
1. Raccordez le flexible air comprimé au conduit d'air (air comprimé purifié) d'un puri-
ficateur et au raccordement air du pistolet (pos. 29).
2. Remplissez le godet gravité, succion ou pression avec le produit tamisé et fermez
le godet gravité ou le godet pression.
3. Ouvrez l'alimentation d'air comprimé. Le pistolet est prêt pour la mise en service.
Version: raccordement matière
1. Raccordez le flexible d'air comprimé au conduit d'air (air comprimé purifié) d'un
purificateur et au raccordement air (pos. 29) du pistolet.
2. Raccordez le flexible d'alimentation matière au réservoir sous pression ou au
détendeur d'air du système de pompe et au raccordement matière (pos. 41) du
pistolet.
3. Remplissez le réservoir sous pression avec la matière désirée et fermez le couver-
cle
4. Réglez la pression matière souhaitée au détendeur d'air; en cas d'alimentation par
système de pompe, la pression matière se régule au détendeur matière au moyen
d'une clé de réglage.
5. Ouvrez le robinet matière du réservoir sous pression
6. Pour permettre l'évacuation de l'air contenu dans le flexible matière activez la
gâchette jusqu'à ce qu'un jet régulier sorte de la buse. Arrêtez le pistolet. Le pisto-
let est prêt pour la mise en service
5
Mise en service et manipulation
Avant la mise en service du pistolet de pulvérisation assurez-vous que les conditions
suivantes sont réunies: la pression matière ne doit pas être supérieure à 8 bar. La
pression air ne doit pas dépasser 8 bar. Pour les modèles à godet suspendu sous
pression la pression maximale ne doit pas excéder 3 bar.
1. Mettez le pistolet en service pour effectuer un essai d'application. L'essai
d'application peut être réalisé sur une pièce-test, sur de la tôle, du carton ou papier.
2. Contrôlez l'essai d'application et modifiez éventuellement le réglage du pistolet.
En utilisant le pistolet respectez particulièrement les consignes de sécurité sui-
vantes!
• Portez un masque et des vêtements de travail réglementaires. Les particules de
matière en suspension sont un danger pour la santé.
• Portez une protection contre le bruit dans la zone de travail. Le niveau sonore du
pistolet en opération est de 85 dB (A) (PILOT Maxi) et de 83 dB (A) (PILOT Maxi-
MP et PILOT Maxi-HVLP).
5
• Aucune source d'étincelles ne doit exister dans la zone de travail. L'application
de matières très inflammables (laques, adhésifs) augmente les risques
d'explosion et d'incendie.
• Eloignez la main ou toute autre partie du corps de la buse sous pression du
pistolet – risque de blessure.
• Relâchez la pression du pistolet après chaque utilisation. Risque de blessures.
6

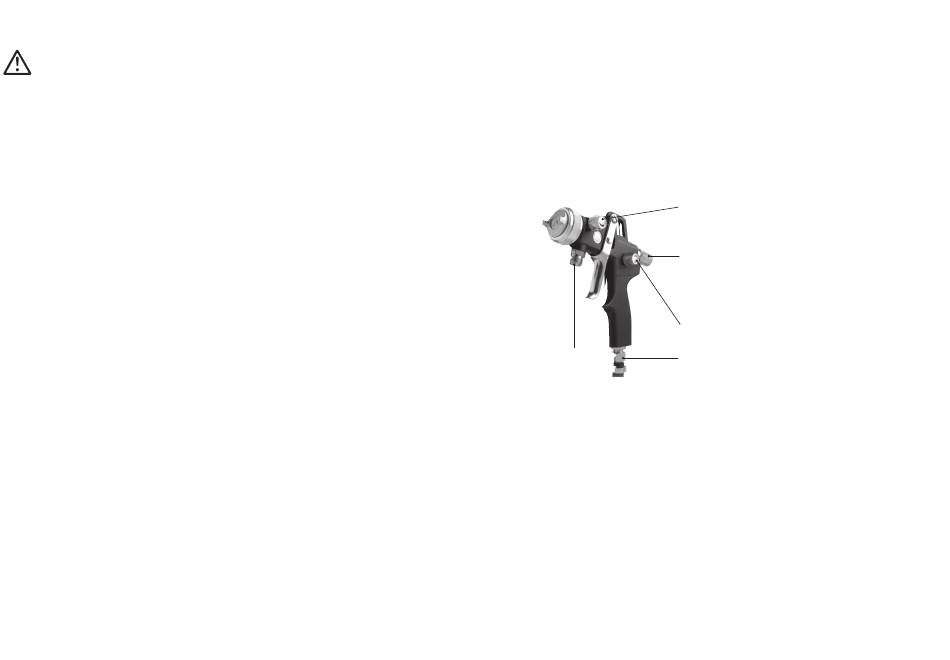

Régulation du jet
La régulation du jet des modèles PILOT Maxi peut être modifiée par les réglages
suivants.
Réglage jet large ou jet rond:
La vis de réglage permet d'ajuster la largeur du jet. Un réglage
vers la gauche (desserrer) permet d'obtenir un jet large. Un régla-
ge vers la droite (serrer) permet d'obtenir un jet rond.
Régulation du débit matière
Le débit matière se régule en serrant ou desserrant la vis de
réglage. Le débit est augmenté en desserrant vers la gauche, il
est réduit en serrant vers la droite.
Régulation de l'air de pulvérisation:
Le débit d'air de pulvérisation se régule en serrant ou desserrant
la vis de réglage.
Raccord de
Raccord d'air
matière
Régulation de la pression matière :
Version godet suspendu sous pression:
La pression matière peut être réglée en dévissant l'écrou angulaire à l'aide d'un
tournevis.
Version raccordement matière:
La pression matière ne peut se réguler qu'à partir de la pompe ou du réservoir
sous pression. Respectez les instructions et consignes de sécurité du fabricant.
6
