N'utilisez que des pièces de rechange originales car dans ce cas seulement,
WALTHER garantit la fiabilité et la sécurité du fonctionnement.
Pour toute information complémentaire sur la sécurité d'utilisation , adressez-vous à
WALTHER Spritz- und Lackiersysteme GmbH, D-42327 Wuppertal.
4

Assemblage

Danger
Assurez-vous de ne pas confondre le raccord d'air de commande avec celui d'air de
pulvérisation - risque de blessure.
Danger
Les flexibles matière et air fixés préalablement par une douille devront être équipés
d'une bague de sûreté supplémentaire.
4.1

Fixation du pistolet

Fixez le pistolet sur un support stable et adéquat avec deux boulons de fixation
calibre 6.
4.2

Raccordement des conduits d'alimentation

Raccordez le flexible matière préalablement mis à terre, au détendeur matière et au
raccord double du pistolet (pos. 3).
Attention
N'utilisez la pompe qu'avec un détendeur matière pour éviter de dépasser la pressi-
on maximale de service limitée à 350 bar.
Système circulating
Sortez la vis d'extrémité (Pos. 23) du corps du pistolet. Fixez à cet emplacement un
raccord double de calibre 3/4.
Connectez les raccords d'alimentation matière et de refoulement matière aux deux
ouvertures du raccord double. Asssurez-vous que les vis sont bien serrées.
Raccordement matière:
Fixer le conduit d'alimentation au raccord du pistolet (Pos. 3).
Asssurez-vous que les vis sont bien serrées.

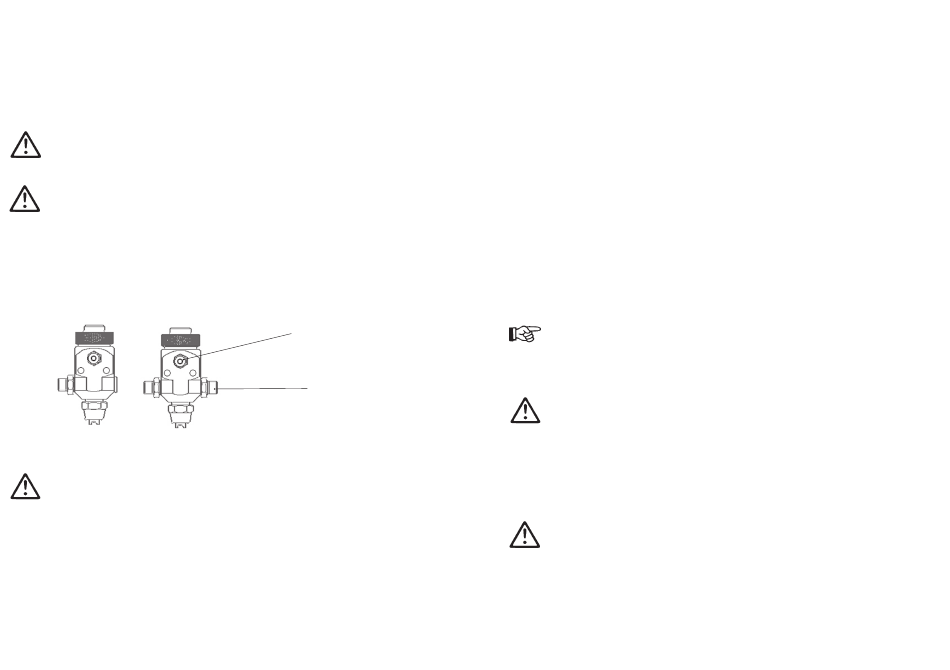

air de commande G 1/4"
matière G 1/4"
40
Raccordement air de commande:
Fixez le conduit d'alimentation air de commande à la valve magnétique et au joint
rapide (Pos. 24). Assurez-vous que les vis sont bien serrées.
Le pistolet est maintenant entièrement assemblé et prêt à la mise en service.
5

Manipulation

5.1
Consignes de sécurité
En utilisant votre pistolet respectez les consignes suivantes!
Relâchez la pression pour chaque interruption du travail.
Portez un masque et des vêtements de travail réglementaires. Les particules en
suspension sont un danger pour la santé.
Portez une protection contre le bruit dans l'aire de travail. Le niveau sonore du
pistolet en travail est de 82 db (A).
Aucune source d'étincelles ne doit exister dans l'aire de travail. L'application de
matières très inflammables(laques ou adhésifs par exemple) multiplie les risques
d'explosion et d'incendie.
5.2

Mise en service

Recommandation
Avant la première mise en service, rincez le pistolet avec un solvant convenant à la
matière à pulvériser.
Avant la mise en service, la pression matière doit être présente au pistolet.
Attention
La pression matière ne doit pas dépasser
350 bar. (No. V 20 900 00 000)
100 bar. (No. V 20 901 00 000)
Dans ce cas seulement le bon fonctionnement et la sécurité de fonctionnement du
pistolet peuvent être garantis.
Réglez la pression d'air de commande sur
8 bar au maximum
pour permettre la mise en service du pistolet.
Danger
Relâchez la pression du pistolet après chaque utilisation. Les conduits sous pression
peuvent exploser et blesser les personnes se trouvant à proximité.
41
