pilarki przy pomocy kątownika (nie załączony). Należy unikać
kontaktu z końcówkami zębów ostrza z węglika wolframu TCT.
Tarcza powinna być ustawiona dokładnie pod kątem 90° do
podstawy pilarki.
Uwaga: Dolna osłona ostrza powinna zostać (ręcznie) cofnięta do
wewnątrz górnej osłony. Pozwoli to na dokładne przystawienie
kątownika i ułatwi proces kontrolny.
Jeśli konieczna jest regulacja:
CCSL

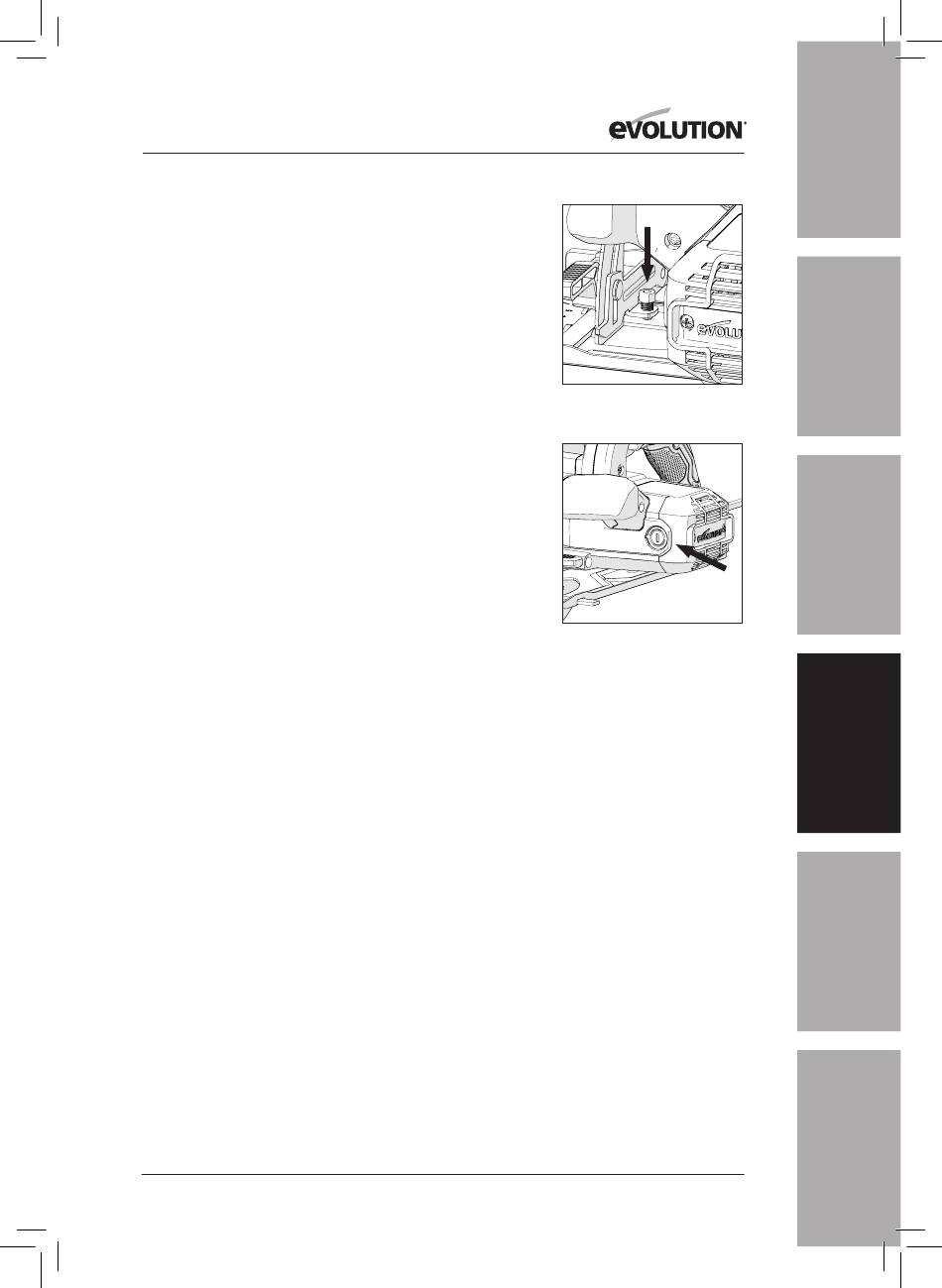

Należy przekręcić śrubę regulacyjną (Rys. 16) w odpowiednim
kierunku przy pomocy klucza imbusowego (nie załączony),
tak aby tarcza znajdowała się dokładnie pod kątem 90° do
podstawy pilarki.
KONTROLA I WYMIANA SZCZOTEK WĘGLOWYCH
(19)
OSTRZEŻENIE: Przed przystąpieniem do kontroli lub
wymiany szczotek węglowych należy odłączyć urządzenie od
źródła zasilania.
Uwaga: Należy wymienić obie szczotki węglowe, w przypadku, gdy
którakolwiek z nich ma mniej niż 6 mm długości pozostałego węgla
lub jeśli sprężyna albo przewód są uszkodzone bądź przepalone.
Aby usunąć szczotki, należy:
• odkręcić plastikowe nakrętki znajdujące się w tylnej części
obudowy silnika. (Rys. 17) Należy uważać, gdyż nakrętki
posiadają sprężyny.
• usunąć szczotki wraz z ich sprężynami.
• jeżeli wymiana jest konieczna, należy wstawić nowe szczotki i
nałożyć nakrętki.
Uwaga: Używane, ale sprawne szczotki mogą być zostać ponownie
założone pod warunkiem, że ustawione zostaną ponownie w tej
samej pozycji i zostaną włożone w ten sam sposób, w jaki zostały
wyjęte z urządzenia.
• Należy uruchomić silnik bez obciążenia na około 5 minut.
Pozwoli to na osadzenie się nowych szczotek i sprawdzenie, czy
silnik działa sprawnie.
• Do momentu całkowitego osadzenia się szczotek możliwe jest
wystąpienie iskier.
Rys. 16
Rys. 17
