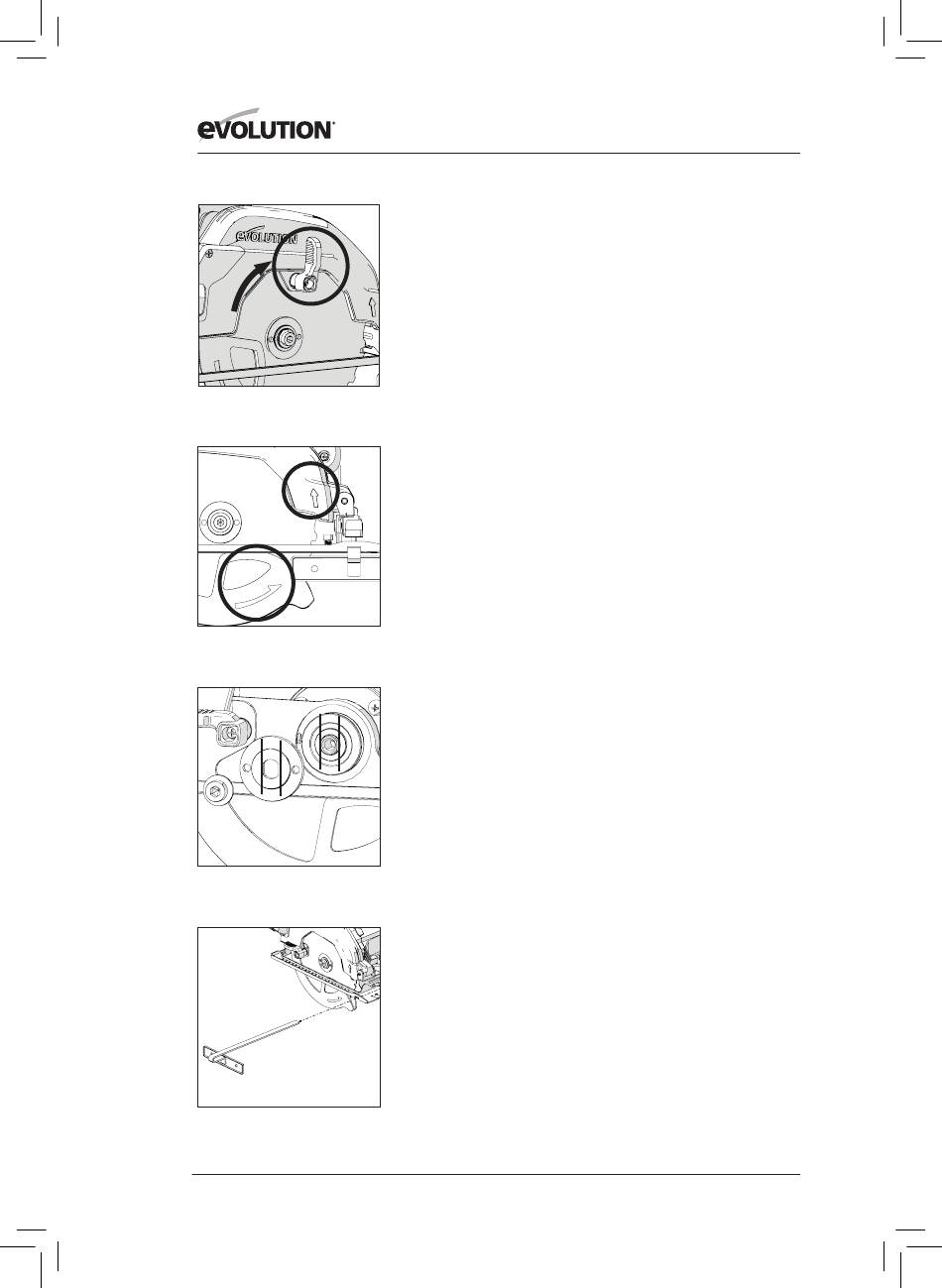

Fig. 5
Fig. 6
Fig. 7
Fig. 8
• Almacene de forma segura el borde exterior de la hoja y las
fijaciones asociadas.
• Gire la protección inferior de la hoja hacia dentro de la
protección superior de la hoja usando la palanca de
pulgar manual. (Fig. 5)
• Retire con cuidado la hoja (si está instalada) de la máquina.
• Limpie minuciosamente los bordes interiores y exteriores
de la hoja.
Nota: El borde interior de la hoja se puede dejar en su lugar si se
desea, pero se debería comprobar y limpiar minuciosamente. Si
se retira de la máquina, se debe colocar de nuevo en la misma
orientación en la que estaba antes de la retirada.
• Limpie minuciosamente la hoja alrededor de la zona de la
perforación (ambas superficies) donde los bordes de la hoja
tocarán y sujetarán la hoja.
• Instale la (nueva) hoja.
• Asegúrese de que la dirección de rotación de la flecha de la
hoja coincide con la dirección de la rotación de la flecha en la
protección superior e inferior de la hoja de la máquina. (Fig. 6)
• Reinstale el borde exterior, el tornillo de cabeza hueca del eje y
sus fijaciones asociadas.
Nota: El borde exterior tiene una perforación especialmente
mecanizada que incorpora dos «caras» opuestas. (Fig. 7) Estas
«caras» engranan con dos «caras» complementarias mecanizadas
en el eje de la máquina.
• Vuelva a poner el seguro del eje y apriete el tornillo de cabeza
hueca del eje de forma segura usando la llave hexagonal.
• Suelte el botón del seguro del eje
• Devuelva la llave hexagonal a su posición de
lmacenamiento dedicada.
• Compruebe que se ha liberado completamente el seguro del eje
girando la hoja manualmente.
• Compruebe el funcionamiento de la protección inferior
de la hoja.
CARRIL GUÍA PARALELO
(11)
Con todas las máquinas CCS se suministra un carril guía paralelo
(Fig. 8) que puede ser especialmente útil para cortes al hilo.
La guía se puede equipar en el lado frontal de la placa base.
El brazo guía se debe insertar a través de los huecos rectangulares
que se encuentran a cualquier lado (frontal) de la placa base de
acero prensado, y deslizarse por debajo del tornillo de bloqueo del
ajuste situado en el centro. (Fig. 9)
Nota: El carril guía paralelo se puede equipar a cualquier lado de
la placa base.
