Ajuste De La Profundidad De Corte - Evolution R185 CCSL Notice Originale

www.evolutionpowertools.com
ADVERTENCIA: Instale y ajuste la guía únicamente con la
máquina desconectada del suministro eléctrico.
Nota: El brazo del carril guía paralelo debe pasar a través de todos
los huecos rectangulares provistos en la placa base.
ADVERTENCIA: Es potencialmente peligroso instalar e intentar
usar el carril guía con el brazo pasando solamente a través de uno
(1) de los huecos mecanizados de la placa base rectangular.
Ajuste el carril guía de modo que esté a la distancia necesaria
desde la hoja y apriete el tornillo de ajuste.
Compruebe que el carril guía está paralelo a la hoja de la sierra.

AJUSTE DE LA PROFUNDIDAD DE CORTE

(12)
Nota: Todas las máquinas CCS comparten los mismos accesorios/
fijaciones de ajuste de profundidad generales y emplean la misma
técnica básica para ajustar la profundidad de la hoja.
• Afloje el mecanismo de bloqueo del ajuste de profundidad
tirando de la palanca de funcionamiento hacia arriba.
(Fig. 10) (CCSL mostrado. Todos los demás modelos
son similares).
• Ajuste/vuelva a colocar la placa base para proporcionar la
profundidad de corte requerida (la cantidad que sobresale la
hoja a través de la placa base).
Nota: Puede encontrar una escala de profundidad en el cuadrante
de ajuste de la profundidad con una marca de referencia
incorporada en la zona adyacente de la protección superior de la
hoja de la máquina. (Fig. 11) El uso de estas características puede
ayudar a lograr un ajuste rápido.
Nota: Aunque la escala de profundidad y la marca de referencia
son muy útiles, permitiendo el ajuste de profundidad rápido, su uso
siempre se debe considerar como una guía para el ajuste logrado.
Si se requiere una profundidad de corte muy precisa, entonces se
debe comprobar el ajuste de la hoja con una regla de precisión de
ingeniero (no suministrada) o similar y ajustarse en consecuencia.
• La mayoría de las veces, la profundidad de corte deberá
configurarse al grosor del material que se va a cortar más la
profundidad de medio diente de sierra (punta del diente a la raíz
del diente). (Fig.12)
• Apriete el mecanismo de bloqueo del ajuste de profundidad
empujando la palanca de funcionamiento hacia abajo para
bloquear de forma segura la máquina en la posición requerida.

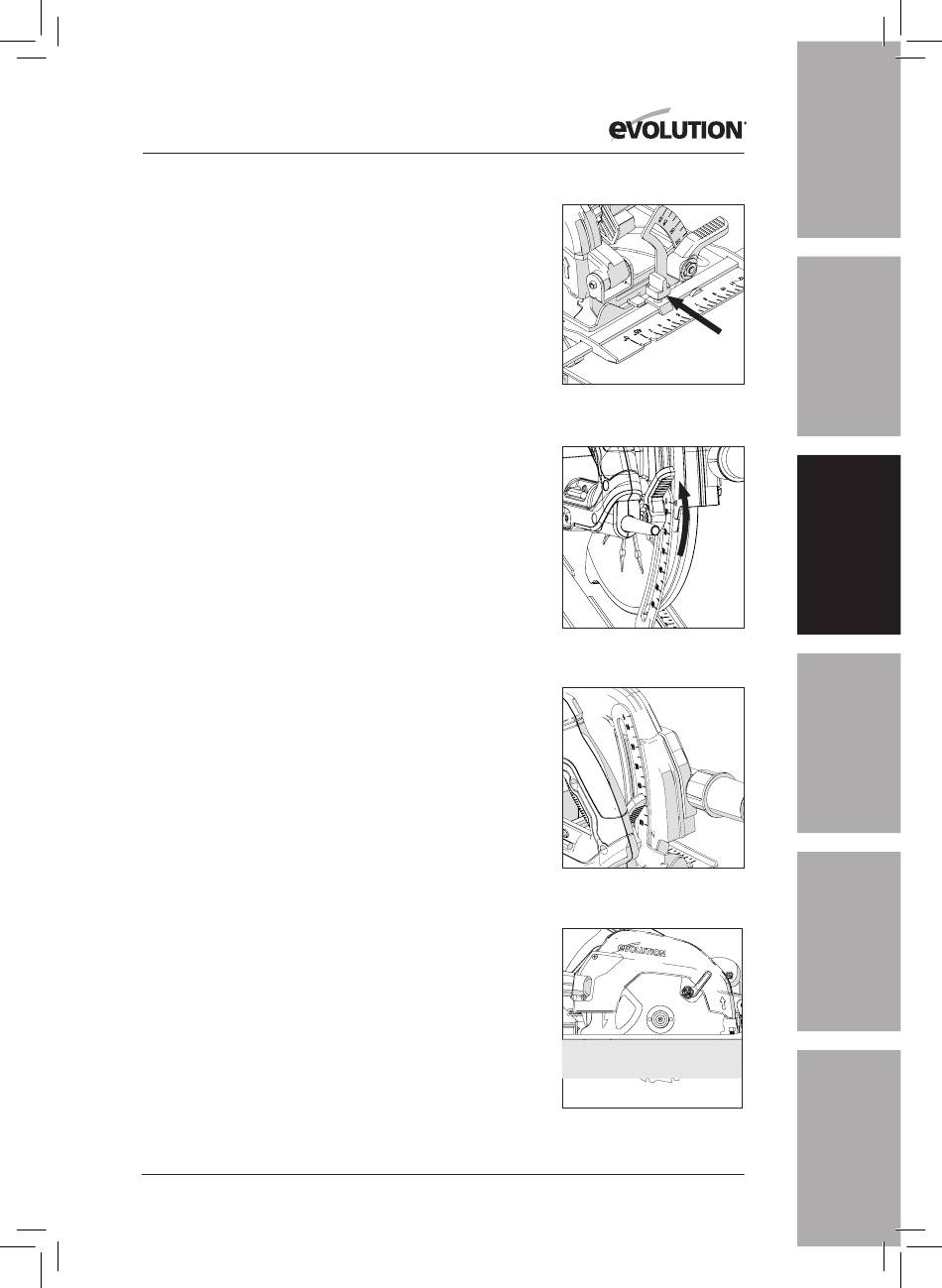

Fig. 9
