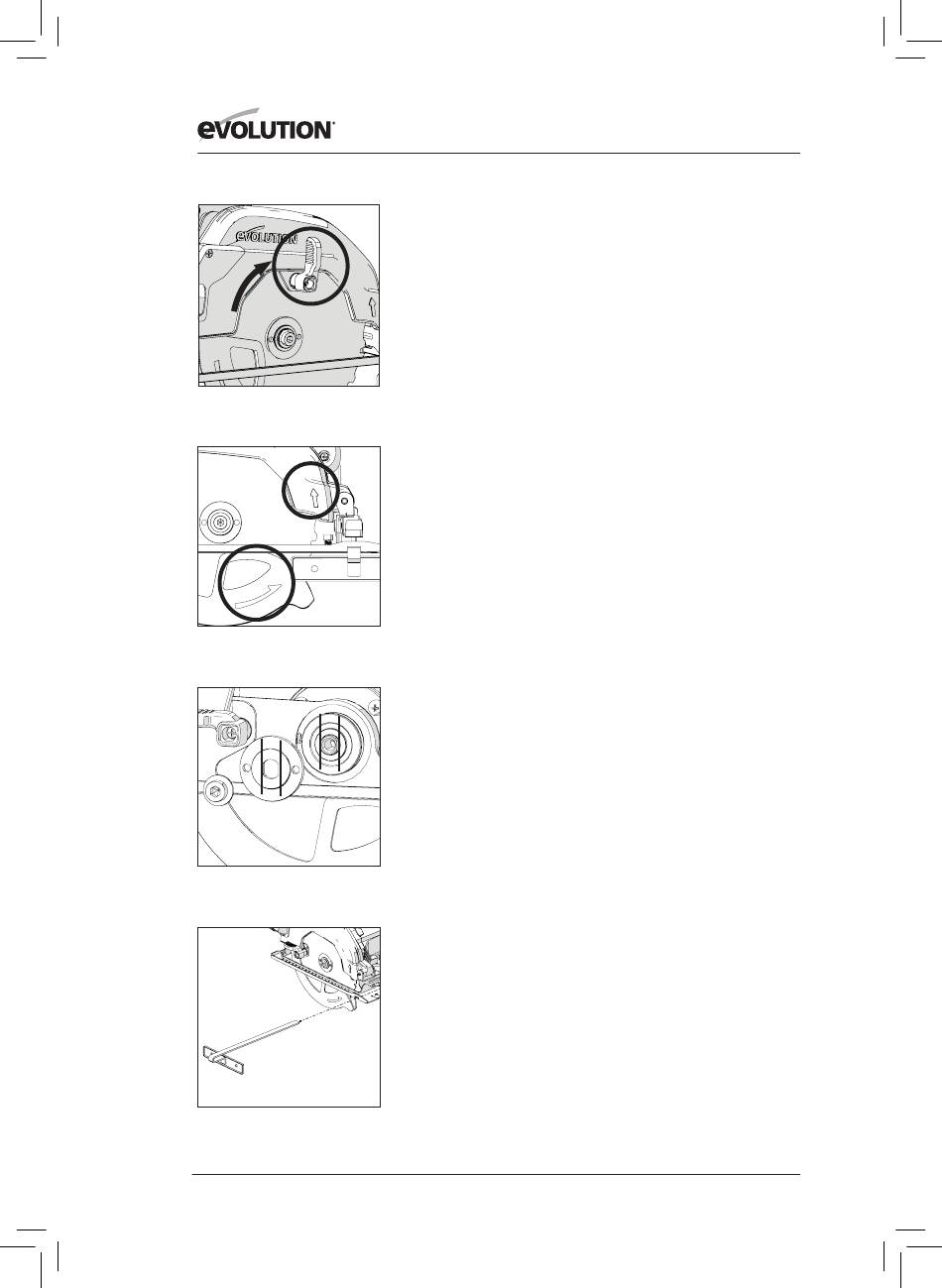

Rys. 5
Rys. 6
Rys. 7
Rys. 8
• Zewnętrzny kołnierz i inne elementy mocujące należy odłożyć
w bezpieczne miejsce.
• Przy pomocy ręcznej dźwigni należy wsunąć dolną osłonę tarczy
w górną osłonę. (Rys. 5)
• Należy ostrożnie zdjąć ostrze z urządzenia
(jeśli jest ono zamocowane).
• Należy dokładnie wyczyścić wewnętrzny i zewnętrzny
kołnierz napędu.
Uwaga: Nie ma konieczności zdejmowania wewnętrznego
kołnierza, ale zaleca się jego sprawdzenie i wyczyszczenie. Jeśli
kołnierz zostanie zdjęty, zakładając go z powrotem, należy upewnić
się, że jest w takiej samej pozycji jak przed zdjęciem.
• Należy dokładnie wyczyścić tarczę dookoła otworu (z obu stron),
w miejscach gdzie kołnierze będą stykać się z tarczą i ściskać ją.
• Założyć (nową) tarczę.
• Należy upewnić się, że kierunek strzałek na tarczy zgadza się z
kierunkiem strzałek na górnej i dolnej osłonie ostrza
na urządzeniu. (Rys. 6)
• Należy ponownie zamontować zewnętrzny kołnierz napędu,
śrubę i jej elementy mocujące.
Uwaga: Zewnętrzny kołnierz napędu posiada specjalnie wycięty
otwór z dwoma przeciwległymi płaskimi brzegami. (Rys. 7)
Brzegi te nakładają się na odpowiadające płaskie brzegi końcówki
trzpienia.
• Należy ponownie uruchomić blokadę trzpienia i dokręcić śrubę
sworznia z łbem gniazdowym przy użyciu klucza imbusowego.
• Należy zwolnić przycisk blokady trzpienia.
• Klucz imbusowy należy odłożyć na przeznaczone mu miejsce.
• Należy upewnić się, że przycisk blokady został całkowicie
zwolniony poprzez ręczne wprawienie tarczy w ruch.
• Należy sprawdzić działanie dolnej osłony ostrza.
PROWADNICA RÓWNOLEGŁA
(11)
Prowadnica Równoległa (Rys. 8), która może być szczególnie
przydatna podczas cięcia wzdłuż, dołączona jest do wszystkich
urządzeń z serii CCS.
Prowadnicę można zamocować z przodu podstawy urządzenia.
Ramię prowadnicy należy przełożyć przez prostokątne otwory
znajdujące się po obu stronach (z przodu) tłoczonej, stalowej
podstawy, a następnie przełożyć je pod śrubą regulacyjną
znajdującą się po środku. (Rys. 9)
Uwaga: Prowadnicę można zamocować z obu stron podstawy
urządzenia.
OSTRZEŻENIE: Przed zamocowaniem i ustawieniem prowadnicy
należy odłączyć urządzenie od źródła zasilania.
Uwaga: Ramię prowadnicy musi zostać przełożone przez wszystkie
prostokątne otwory w podstawie urządzenia.
76
