AVERTISMENT: Poate fi periculos să instalați și să încercați să
folosiți ghidajul de margine cu brațul trecut doar printr-una (1)
dintre fantele dreptunghiulare ale plăcii de bază.
Reglați ghidajul de margine astfel încât să fie la distanța necesară
față de disc și strângeți șurubul de reglare.
Verificați ca ghidajul de margine să fie paralel cu discul fierăstrăului.
REGLAREA ADÂNCIMII DE TĂIERE
(12)
Notă: Toate uneltele CCS au aceleași accesorii/fitinguri de reglare
generală a adâncimii și fac apel la aceeași tehnică de bază pentru
setarea adâncimii discului.
• Slăbiți mecanismul de blocare a adâncimii reglate trăgând în sus
de clapeta de operare. (Fig. 10) (CCSL în imagine.
Toate celelalte modele sunt asemănătoare.)
• Reglați/repoziționați placa de bază pentru a oferi adâncimea
de tăiere necesară (măsura în care discul iese deasupra plăcii
de bază).
Notă: Un șubler de adâncime poate fi găsit pe cadranul de reglare
a adâncimii, iar un indicator se află încorporat în zona alăturată
a scutului superior al discului uneltei. (Fig. 11) Utilizarea acestor
caracteristici poate facilita reglarea.
Notă: Deși șublerul de adâncime și indicatorul sunt foarte utile,
ajutând la reglarea rapidă a adâncimii, folosirea lor trebuie privită
întotdeauna ca ghidaj pentru setarea atinsă.
Dacă este necesară o tăietură cu o adâncime precisă, atunci setarea
discului trebuie verificată cu o riglă de precizie (nefurnizată) sau cu
ceva asemănător și reglarea se va face în consecință.
• În majoritatea cazurilor, adâncimea de tăiere trebuie setată la
grosimea materialului ce se va tăia, plus adâncimea a jumătate
dintr-un dinte de disc (de la vârful dintelui până la rădăcina sa).
(Fig.12)
• Strângeți mecanismul de blocare a adâncimii reglate împingând
în jos clapeta de operare pentru a cupla blocajul în unealtă în
poziția dorită.
REGLAREA UNGHIULUI DE TĂIERE (ÎNCLINAREA)
(13)
Fierăstrăul circular R185CCSL dispune de facilitatea de a înclina
discul (până la) 45° către stânga. Astfel, sunt posibile tăieturile
în unghi.
Notă: Discul este în poziție verticală atunci când echerul indică 0

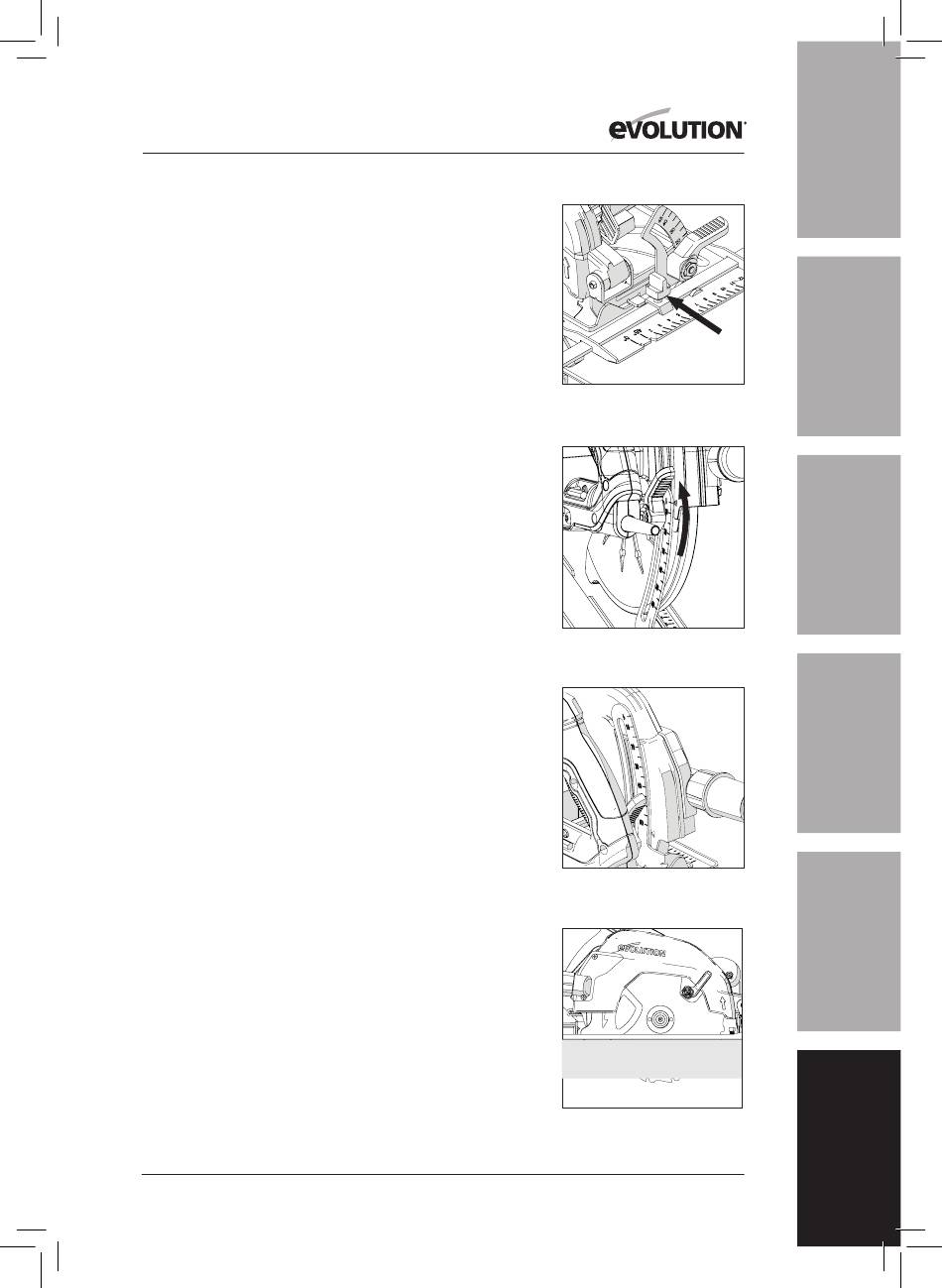

Fig. 9
Fig. 10
Fig. 11
°.
Fig. 12
