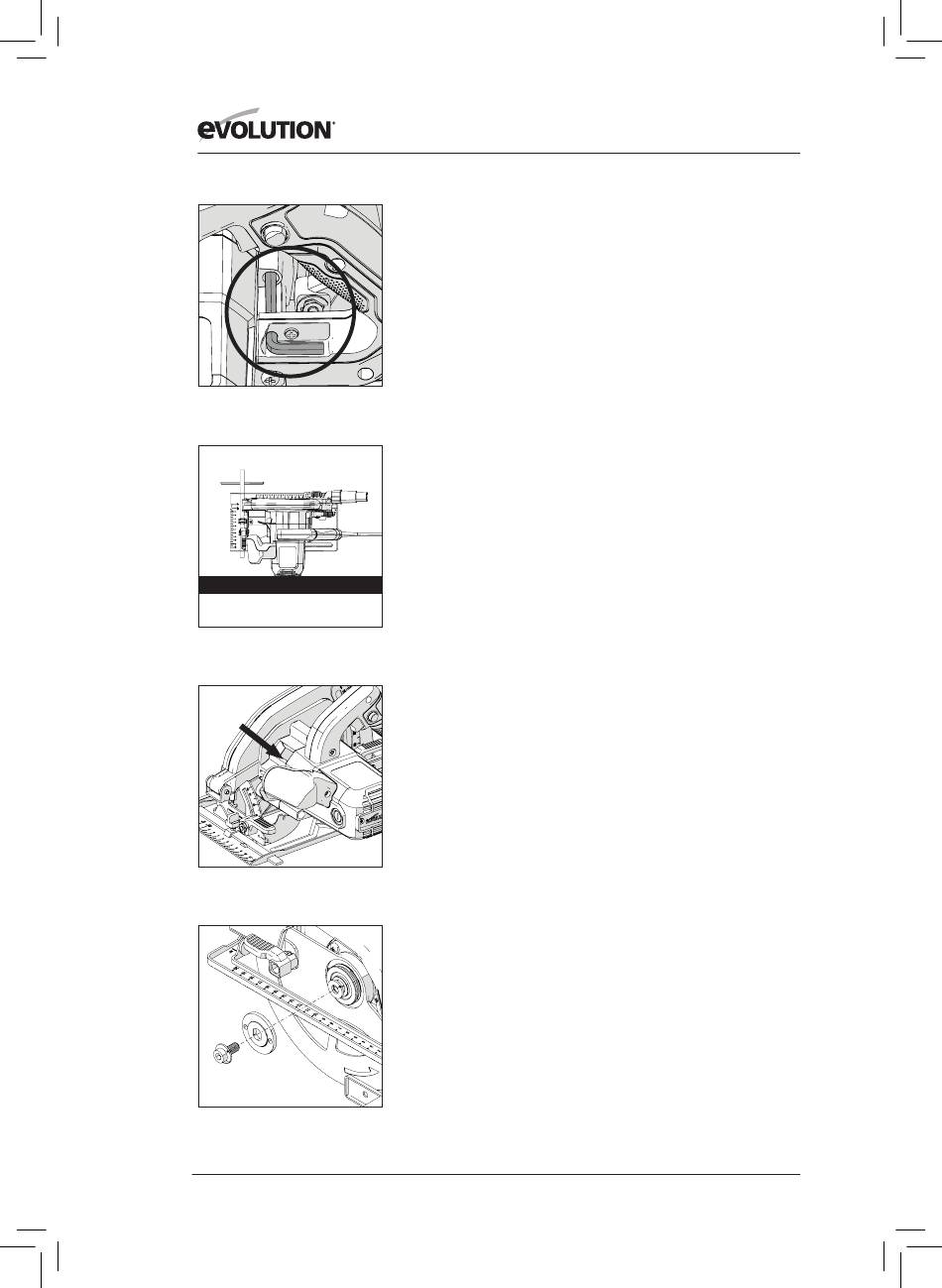

Abb. 1
Abb. 2
Abb. 3
Abb. 4
ERSTE SCHRITTE - VORBEREITUNG
(10)
(Alle R185 CCS Maschinen)
WARNUNG: Trennen Sie die Maschine stets von der
Stromversorgung, bevor Sie jegliche Anpassungen vornehmen.
Hinweis: Diese Maschinen sind mit einem für das Zielland
geeigneten Stromkabel und Stecker ausgestattet. Modifizieren
oder verändern Sie das Stromkabel nicht.
EINSETZEN / ENTFERNEN VON SÄGEBLÄTTERN
(10.1)
WARNUNG: Verwenden Sie nur originale Sägeblätter von
Evolution (oder von Evolution Power Tools anerkannte), die für den
Einsatz in diesen Maschinen konzipiert wurden. Stellen Sie sicher,
dass die maximale Drehzahl des Sägeblattes mit der Maschine
kompatibel ist. Diese Arbeiten dürfen lediglich bei getrennter
Hauptstromversorgung durchgeführt werden.
Hinweis: Es wird empfohlen, dass der Bediener bei der
Handhabung des Sägeblattes während der Montage oder beim
Austausch des Sägeblattes Schutzhandschuhe trägt.
• Finden Sie den mitgelieferten Sechskantschlüssel für den
Wechsel der Sägeblätter, der sich im Aufbewahrungsfach an der
Maschine befindet (an allen Maschinen in ähnlicher Position).
(Abb. 1)
• Platzieren Sie die Säge auf einer ebenen, sicheren Oberfläche.
Hinweis: Alle Maschinen können vorsichtig auf dem flachen Ende
des Motorgehäuses (Abb. 2) platziert werden, was Ihnen einfachen
Zugriff auf das Sägeblatt und dessen Befestigungen gewährt.
• Finden Sie die Spindel-Sperrtaste der Maschine (an allen
Maschinen in ähnlicher Position). Sperren Sie die Spindel der
Maschine durch Betätigen der Spindel-Sperrtaste. (Abb. 3)
Hinweis: Ein langsames Rotieren des Sägeblatts mit der Hand,
während die Spindel-Sperrtaste sanft gedrückt wird, hilft bei der
Sperrung der Spindel.
• Lösen und entfernen Sie die Innensechskantschraube der
Spindel, zugehörige Halterungen und den äußeren Sägeblatt-
Antriebsflansch mit dem Sechskantschlüssel.
(Abb. 4)
Hinweis: Die Innensechskantschraube ist mit einem Standard-
Schraubengewinde ausgestattet.
Drehen Sie die Schraube im Uhrzeigersinn, um sie anzuziehen. Drehen
Sie die Schraube gegen den Uhrzeigersinn, um sie zu lösen.
• Bewahren Sie den äußeren Sägeblatt-Flansch und alle
zugehörigen Befestigungen sicher auf.
• Drehen Sie den unteren Sägeblattschutz mit Hilfe des manuellen
Daumen-Hebels in den oberen Sägeblattschutz. (Abb. 5)
• Entfernen Sie das Sägeblatt (falls eingesetzt) vorsichtig aus
der Maschine.
• Reinigen Sie die inneren und äußeren Sägeblatt-
Antriebsflansche sorgfältig.
