MANUTENÇÃO E AJUSTES
(18)
Série CCS
A posição 0° (vertical da lâmina) pode ser ajustada.
AVISO: a máquina deve ser desligada da fonte de alimentação
elétrica ao tentar realizar este procedimento.
Para verificar a posição 0°:
• Coloque a lâmina na posição 0° com o mecanismo de inclinação
em sentido oposto à paragem.
• Verifique a correspondência da lâmina com a placa de
base, usando um esquadro de precisão de engenheiro (não
fornecido). Tome cuidado para evitar as pontas TCT dos dentes.
A lâmina deve estar exatamente a 90° da placa de base.
Nota: o dispositivo de proteção de lâmina inferior deve ser girado
(manualmente) para cima para o dispositivo de proteção de lâmina
superior. Assim possibilitará o posicionamento preciso do esquadro
de engenheiro, ajudando, desta forma, o processo de verificação.
Se for necessário ajustar:
CCSL
Gire o parafuso de ajuste (Fig. 16) no sentido horário ou no sentido
anti-horário utilizando uma chave hexagonal (não fornecida) até
que a lâmina esteja, exatamente, a 90° da placa de base.
VERIFICAÇÃO E SUBSTITUIÇÃO DAS ESCOVAS
(19)
DE CARBONO
AVISO: desligue a máquina da fonte de alimentação antes de
tentar verificar ou substituir as escovas de carbono.
Nota: substitua ambas as escovas de carbono se tiverem menos de
6 mm de comprimento de carbono restante, ou se a mola e/ou o
fio estiverem danificados ou queimados.
Remoção das escovas:
• Desaparafuse as tampas de plástico da parte de trás do
alojamento do motor. (Fig. 17) Tenha cuidado, pois as tampas
são ativadas por mola.
• Retire as escovas com as respetivas molas.
• Se for necessária a substituição, coloque escovas novas e volte a
colocar as tampas.
Nota: as escovas usadas, mas aproveitáveis, podem ser
substituídas, mas apenas quando são colocadas na mesma
posição e inseridas da mesma forma de antes de serem removidas
da máquina.
• Deixe o motor da máquina funcionar sem carga por,
aproximadamente, 5 minutos. Isto ajudará as novas escovas a
"ajustar-se" e garantirá que o motor funcione de forma eficiente.
• Algumas faíscas podem ser visíveis até que as escovas se
ajustem completamente.

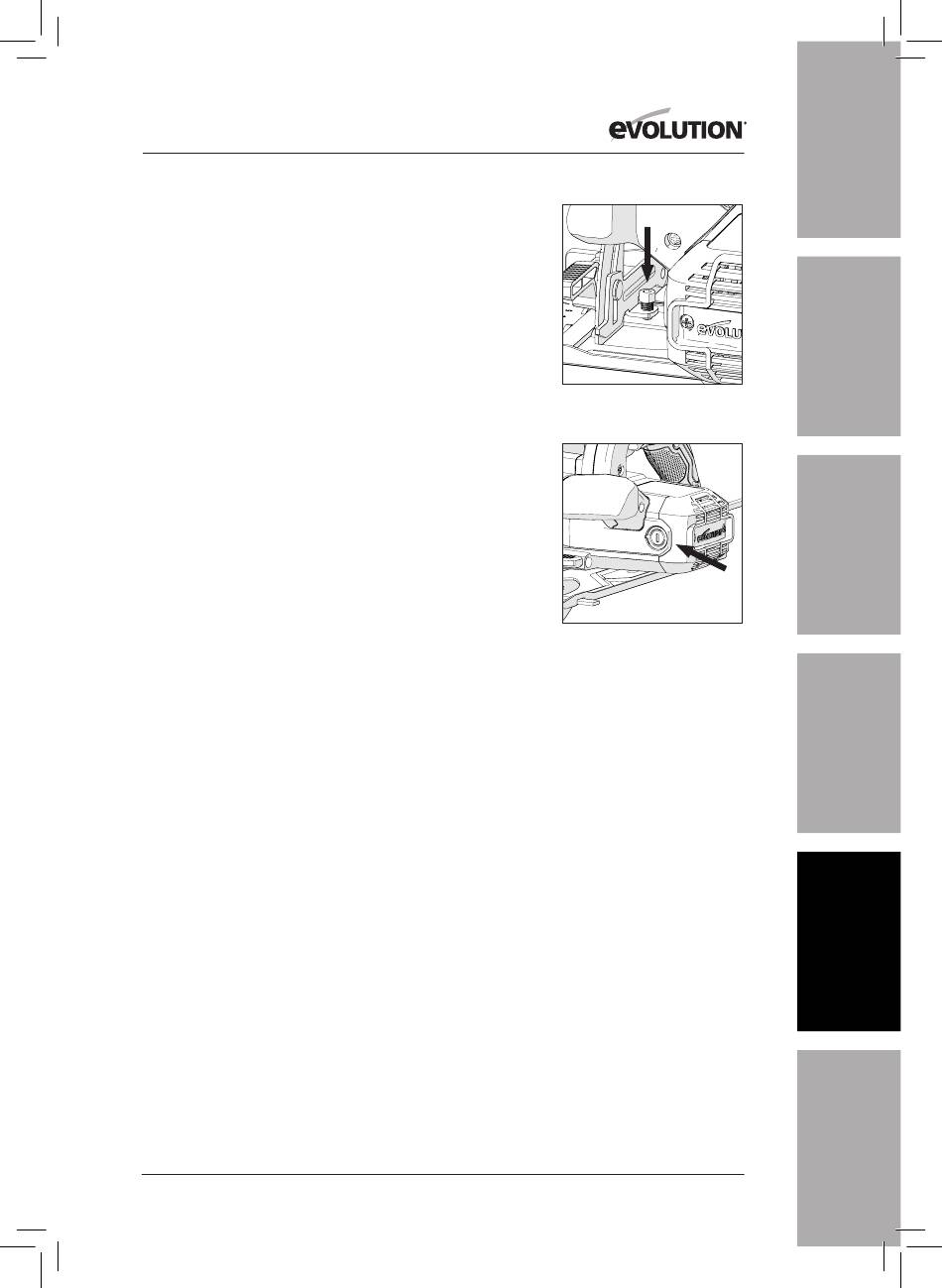

Fig. 16
