AVISO: instale e ajuste o guia apenas com a máquina desligada da
fonte de alimentação.
Nota: o braço do guia de extremidade paralelo deve passar por
todas as ranhuras retangulares fornecidas na placa de base.
AVISO: a sua instalação é potencialmente perigosa. Tente usar o
guia de extremidade paralelo passando o braço por apenas uma (1)
das ranhuras retangulares mecanizadas da placa de base.
Ajuste o guia de extremidade de modo a que fique à distância
necessária da lâmina e aperte o parafuso de ajuste.
Verifique se o guia de extremidade está paralelo à lâmina da serra.
REGULAÇÃO DE PROFUNDIDADE DE CORTE
(12)
Nota: todas as máquinas CCS partilham os mesmos acessórios/
conectores de ajuste de profundidade geral e empregam a mesma
técnica básica para ajustar a profundidade da lâmina.
• Desaperte o mecanismo de bloqueio do ajuste da profundidade
puxando a alavanca de operação para cima. (Fig. 10)
(CCSL mostrada. Todos os outros modelos são semelhantes).
• Ajuste/reposicione a placa de base para dar a necessária
profundidade de corte (o montante em que a lâmina se projeta
através da placa de base).
Nota: pode ser encontrado um medidor de profundidade no
quadrante de ajuste de profundidade, com uma marca de índice
correspondente incorporada na área adjacente do dispositivo de
proteção superior da lâmina da máquina. (Fig. 11) A utilização
destas funcionalidades pode ajudar a uma rápida configuração.
Nota: embora o medidor de profundidade e a marca de índice
sejam muito úteis para o rápido ajuste da profundidade, o uso
dos mesmos deve sempre ser considerado como um guia para a
configuração alcançada.
Se for necessária uma profundidade de corte muito precisa,
o ajuste da lâmina deve ser verificado com uma régua de precisão
de engenheiro (não fornecida) ou semelhante e ajustada
em conformidade.
• Na maioria dos casos, a profundidade de corte deve ser ajustada
de acordo com a espessura do material a ser cortado e a
profundidade de metade de um dente de serra (da ponta do
dente à raiz do dente). (Fig. 12)
• Aperte o mecanismo de bloqueio de ajuste de profundidade,
empurrando a alavanca para baixo para travar a máquina com
segurança na posição desejada.

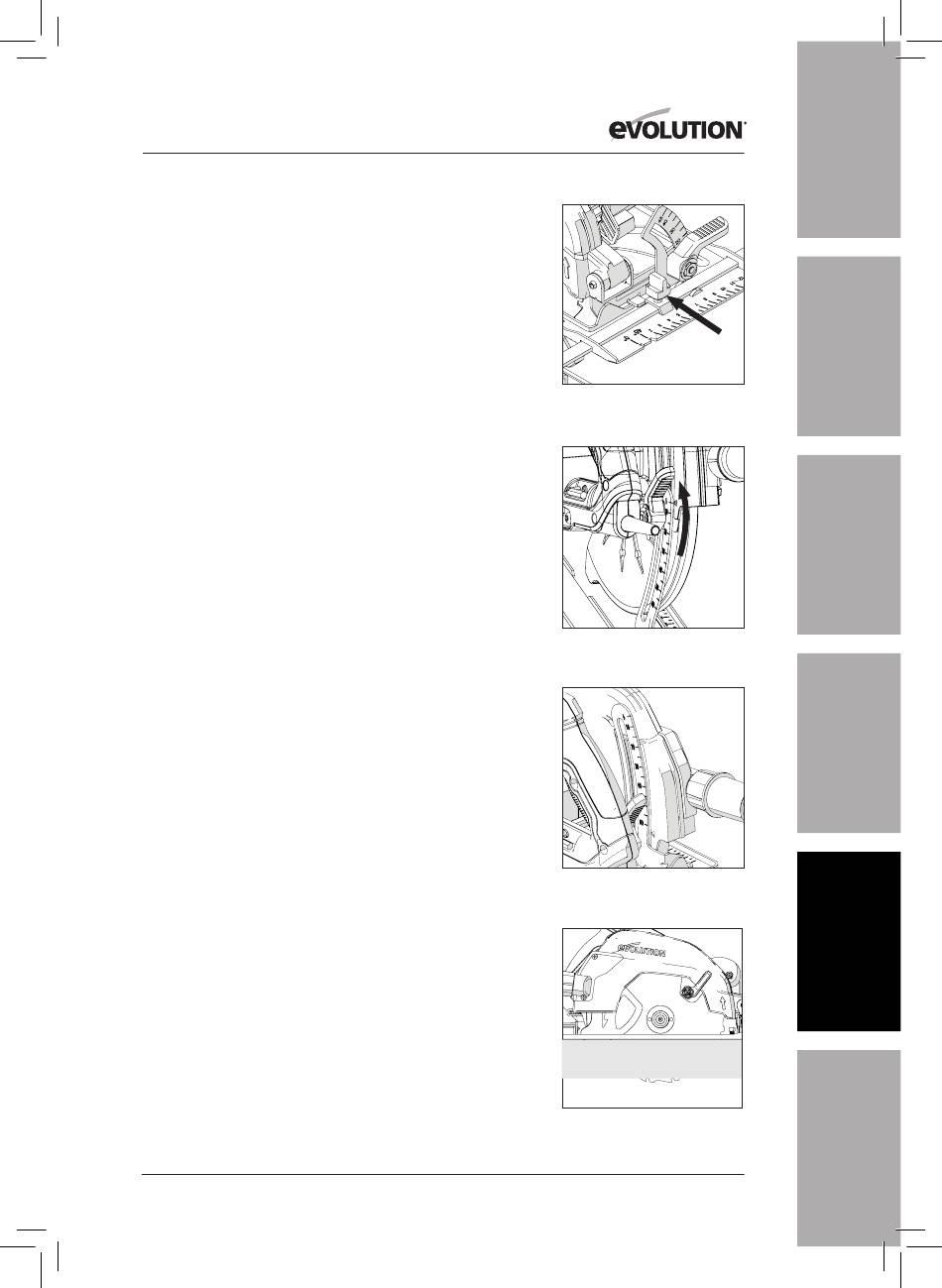

Fig. 9
Fig. 10
Fig. 11
Fig. 12
