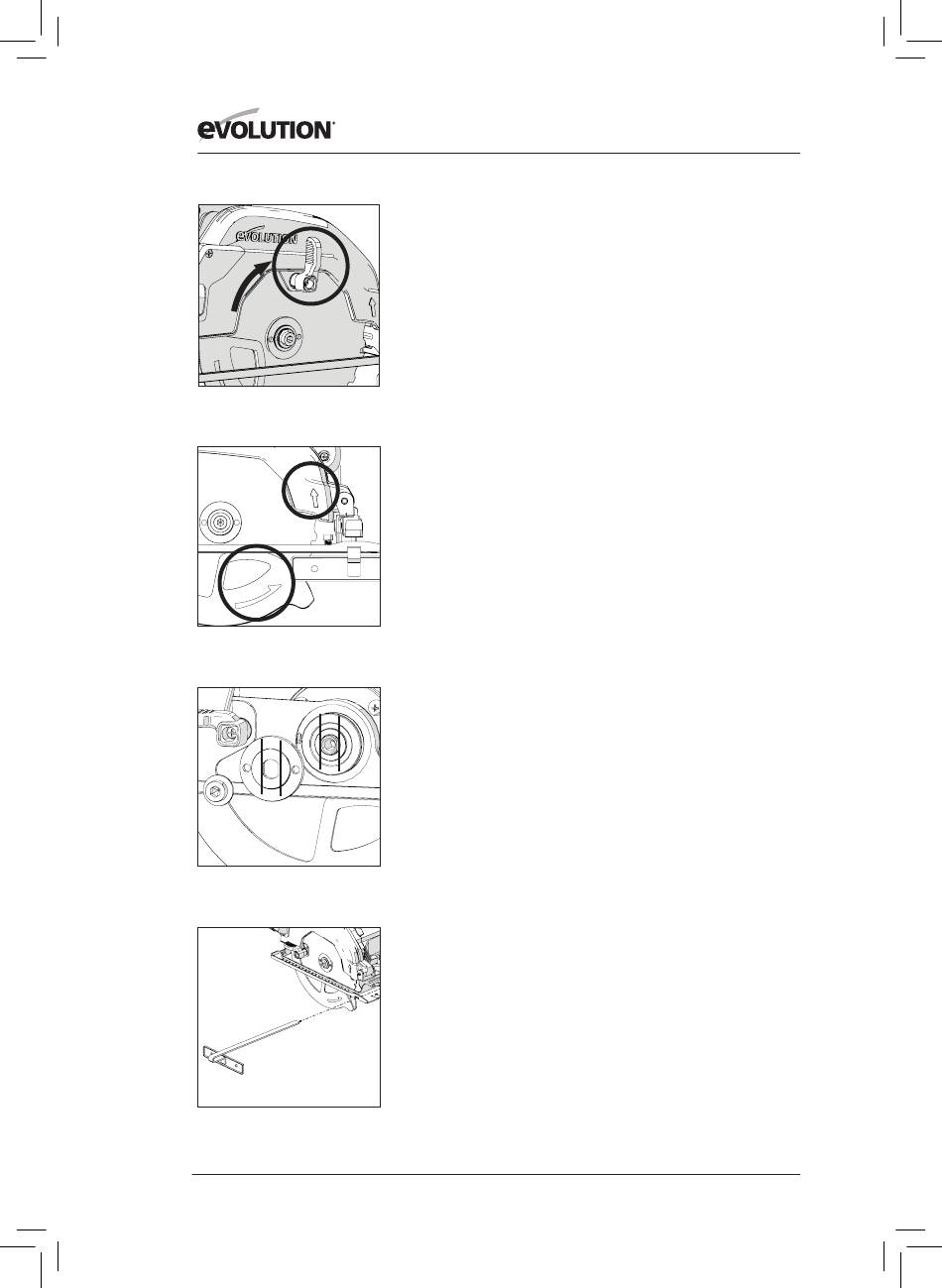

Fig. 5
Fig. 6
Fig. 7
Fig. 8
• Depozitați într-un loc sigur flanșa exterioară a discului și
garniturile.
• Rotiți scutul inferior al discului în sus spre scutul superior al
discului, folosind clapeta manuală. (Fig. 5)
• Îndepărtați cu grijă discul (dacă este montat) de pe unealtă.
• Curățați temeinic flanșele de antrenare interioare și exterioare
ale discului.
Notă: Flanșa interioară a discului poate fi lăsată la locul ei, dacă se
dorește, dar trebuie verificată și curățată temeinic. Dacă este scoasă
din unealtă, trebuie pusă la loc în aceeași direcţie în care era înainte
de a fi scoasă.
• Curățați temeinic discul în jurul zonei orificiului (pe ambele
părți), acolo unde flanșele discului vor atinge și strânge discul.
• Instalați discul (cel nou).
• Asigurați-vă că săgețile imprimate pe disc, care indică direcția de
rotire, corespund săgeților de direcție a rotației de pe scuturile
de disc superior și inferior ale uneltei. (Fig. 6)
• Puneți la loc flanșa exterioară de angrenare, șurubul cu cap
semi-îngropat al arborelui și toate garniturile.
Notă: Flanșa exterioară de angrenare are un orificiu special fabricat
care cuprinde două „fante" paralele. (Fig. 7) Aceste „fante" se
cuplează cu cele două „fante" pereche din tija arborelui uneltei.
• Recuplați blocarea arborelui și strângeți bine șurubul cu cap
semi-îngropat al arborelui folosind cheia imbus.
• Eliberați butonul de blocare a arborelui.
• Puneți cheia imbus înapoi în compartimentul special
de depozitare.
• Verificați dacă blocarea arborelui a fost anulată complet, rotind
manual discul.
• Verificați funcționarea scutului inferior al discului.

GHIDAJ MARGINI PARALELE

(11)
Un ghidaj pentru margini paralele (Fig. 8) care poate fi deosebit
de util când tăiați prin despicare este furnizat cu toate uneltele CCS.
Ghidajul poate fi montat pe partea frontală a plăcii de bază.
Brațul ghidajului trebuie să fie introdus prin fantele
dreptunghiulare aflate de-o parte și de cealaltă (în față) a plăcii de
bază din oțel presat și culisat pe sub șurubul de blocare a reglării
aflat pe mijloc. (Fig. 9)
Notă: Ghidajul pentru margini paralele poate fi montat pe oricare
parte a plăcii de bază.
AVERTISMENT: Montați și reglați ghidajul numai cu unealta
decuplată de la sursa de alimentare.
Notă: Brațul ghidajului pentru margini paralele trebuie să treacă
prin toate fantele dreptunghiulare din placa de bază.
