Fundament
Positionierung/Ausrichtung

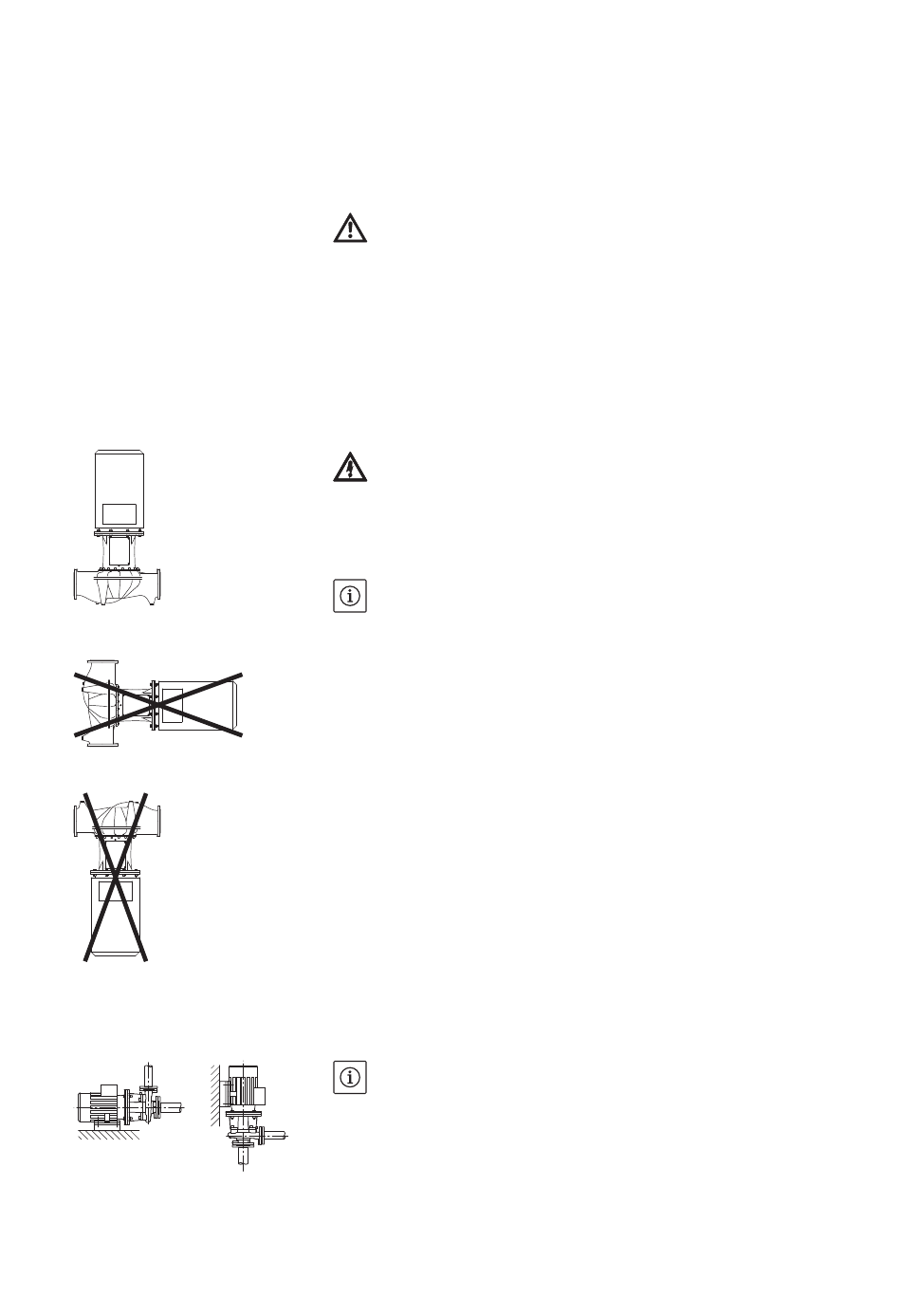

Fig. 40: Ausführung IL:
Zulässige/unzulässige Einbaulagen
Fig. 41: Ausführung BL
Einbau- und Betriebsanleitung Wilo-CronoLine-IL/CronoBloc-BL (mit Kartuschen-Gleitringdichtung)
• Axialen Mindestabstand zwischen einer Wand und der Lüfterhaube
des Motors vorsehen: Freies Ausbaumaß von min. 200 mm + Durch-
messer der Lüfterhaube.
• Bei einigen Pumpentypen ist zur schwingungsisolierten Aufstellung
eine gleichzeitige Trennung des Fundamentblocks selbst vom Bau-
körper durch eine elastische Trenneinlage erforderlich (z.B. Kork oder
Mafundplatte).
VORSICHT! Gefahr von Sachschäden!
Gefahr der Beschädigung durch ungeeignetes Fundament/unsach-
gemäße Handhabung.
• Ein fehlerhaftes Fundament oder ein unkorrektes Aufstellen des
Aggregates auf dem Fundament können zu einem Defekt der
Pumpe führen; dieser ist von der Garantie ausgeschlossen.
Senkrecht über der Pumpe ist ein Haken oder eine Öse mit entspre-
chender Tragfähigkeit (Gesamtgewicht der Pumpe: siehe Katalog/
Datenblatt) anzubringen, woran bei Wartung oder Reparatur der
Pumpe Hebezeug oder ähnliche Hilfsmittel angeschlagen werden
können.
VORSICHT! Gefahr von Sachschäden!
Gefahr der Beschädigung durch unsachgemäße Handhabung.
• Hebeösen am Motor nur zum Tragen der Motorlast verwenden und
nicht zum Tragen der gesamten Pumpe.
• Die Pumpe nur mittels zugelassener Lastaufnahmemittel heben
(siehe Kapitel 3 „Transport und Zwischenlagerung" auf Seite 5.)
HINWEIS:
Vor und hinter der Pumpe sind grundsätzlich Absperreinrichtungen
einzubauen, um bei Überprüfung, Wartung oder Austausch der
Pumpe ein Entleeren der gesamten Anlage zu vermeiden. Ggf. erfor-
derliche Rückflussverhinderer vorsehen.
• Die Laterne hat an der Unterseite eine Öffnung, an die bei zu erwar-
tendem Anfall von Schwitzwasser/Kondensat eine Abflussleitung
angeschlossen werden kann (z.B. bei Einsatz in Klima- oder Kältean-
lagen). Das anfallende Kondensat kann dadurch gezielt abgeführt
werden.
• Rohrleitungen und Pumpe frei von mechanischen Spannungen mon-
tieren. Die Rohrleitungen sind so zu befestigen, dass die Pumpe nicht
das Gewicht der Rohre trägt.
• Das Entlüftungsventil (Fig. 29 /30/31, Pos. 1.31) muss immer nach
oben zeigen.
• Einbaulage: Nur senkrechter Einbau ist zulässig (siehe Fig. 40).
• Blockpumpen der Baureihe BL sind auf ausreichenden Fundamenten
bzw. Konsolen aufzustellen (Fig. 41). Bei Pumpen vom Typ BL muss
der Motor ab einer Motorleistung von 18,5 kW unterstützt werden,
siehe Einbaubeispiele BL (Fig. 42).
Nur Pumpentyp Design B: Ab einer Motorleistung von 37 kW vierpo-
lig bzw. 45 kW zweipolig müssen Pumpengehäuse und Motor unter-
baut werden. Hierfür können die passenden Unterlagen aus dem
Wilo-Zubehörprogramm verwendet werden.
HINWEIS:
Der Motorklemmenkasten darf nicht nach unten zeigen. Im Bedarfs-
fall kann der Motor bzw. Einstecksatz nach Lösen der Schrauben
gedreht werden. Dabei ist darauf zu achten, dass beim Verdrehen die
Gehäuse-O-Ringdichtung nicht beschädigt wird.
Deutsch
13
