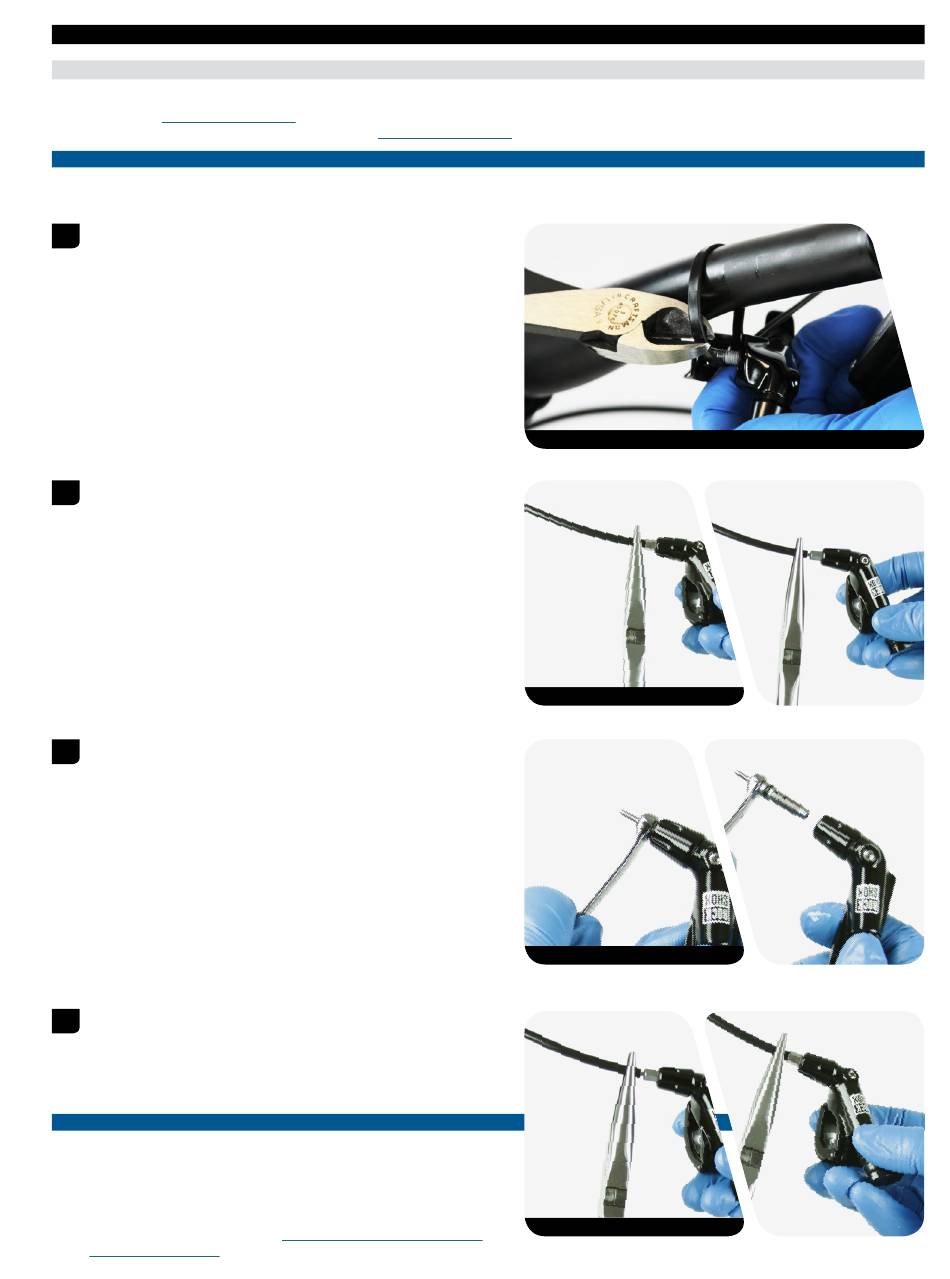

L e v i e r d e l a c o m m a n d e à d i s t a n c e
R e m p l a c e m e n t d u r a c c o r d c a n n e l é ( f a c u l t a t i f )
Si l'unité de la durite hydraulique est retirée du vélo, reportez-vous aux procédures d'installation indiquées dans le guide de l'utilisateur Reverb™
Stealth à l'adresse www.sram.com/service. Pour connaître la liste des kits de durites hydrauliques Reverb Stealth disponibles, reportez-vous au
catalogue des pièces détachées RockShox® à l'adresse www.sram.com/service.
En cas de fuite du liquide hydraulique Reverb du levier de la commande à distance lorsqu'il est sous pression ou en cours d'utilisation, l'unité du levier
de la commande à distance doit être remplacée.
Utilisez une pince coupante pour couper l'attache-câble utilisé pour
1
fixer le levier de la commande à distance au cintre.
Utilisez une pince à bec fin pour maintenir la durite hydraulique en
2
place près du raccord cannelé. Faites tourner le levier de la commande
à distance Reverb dans le sens inverse des aiguilles d'une montre et
dévissez la durite du raccord cannelé de la commande à distance.
Facultatif - Si le raccord cannelé de la commande à distance est
3
endommagé à cause d'un choc, il doit être remplacé. Utilisez une clé
plate ou une clé polygonale de 7 mm pour retirer le raccord cannelé du
levier de la commande à distance.
Installez un raccord cannelé neuf dans le levier. Avec une clé
dynamométrique équipée d'une douille articulée de 7 mm, serrez à un
couple compris entre 2,9 et 3,5 N•m.
Vissez le raccord cannelé du levier de la commande à distance sur
4
la durite hydraulique. Utilisez une pince à bec fin pour maintenir
l'extrémité de la durite sur le raccord cannelé et faites tourner le levier
de la commande à distance dans le sens inverse des aiguilles d'une
montre tout en poussant le raccord cannelé dans la durite. Arrêtez
lorsque la durite est serrée à la main sur le raccord cannelé.
Ne serrez pas trop et ne faussez pas le filetage à l'intérieur de la durite
hydraulique. Si la durite est trop ou insuffisamment serrée, le liquide
hydraulique peut fuir.
Le circuit hydraulique Reverb de la commande à distance doit être
purgé après le montage de la durite sur le levier de la commande à
distance. Passez au paragraphe
commande à
distance.
AVI S
Purge du circuit hydraulique de la
AVI S
Pince coupante
Pince à bec fin
7 mm
Pince à bec fin
Levier de la commande à distance
38
