P u r g e d u c i r c u i t h y d r a u l i q u e d e l a c o m m a n d e à d i s t a n c e
Le Reverb™ Stealth comporte deux circuits hydrauliques indépendants et séparés : 1) le circuit hydraulique de la commande à distance et 2) l'unité
du piston flottant interne de la tige de selle. Lorsque le bouton de la commande à distance est actionné, la pression hydraulique est appliquée sur la
valve champignon à l'intérieur de l'unité de la tige supérieure de la selle qui déclenche le réglage de la hauteur de l'unité de la tige supérieure.
Si de l'air pénètre dans le circuit hydraulique de la commande à distance, le réglage de la hauteur de la tige de selle est réduit à cause de la pression
insuffisante du liquide hydraulique pour déplacer la valve champignon à l'intérieur de la tige de selle Reverb Stealth. Une diminution de la pression
hydraulique sur le bouton de la commande à distance indique que le volume du liquide est insuffisant et que le circuit hydraulique de la commande à
distance doit être purgé pour évacuer l'air emprissoné à l'intérieur.
Une purge complète du circuit hydraulique de la commande à distance est possible à tout moment car il constitue un entretien régulier et permet
d'améliorer le fonctionnement de la commande à distance et le fonctionnement de la tige de selle. Pour purger uniquement (sans démontage), vous
devez d'abord terminer le
Démontage de la tige de
Entretien toutes les 50/200 heures

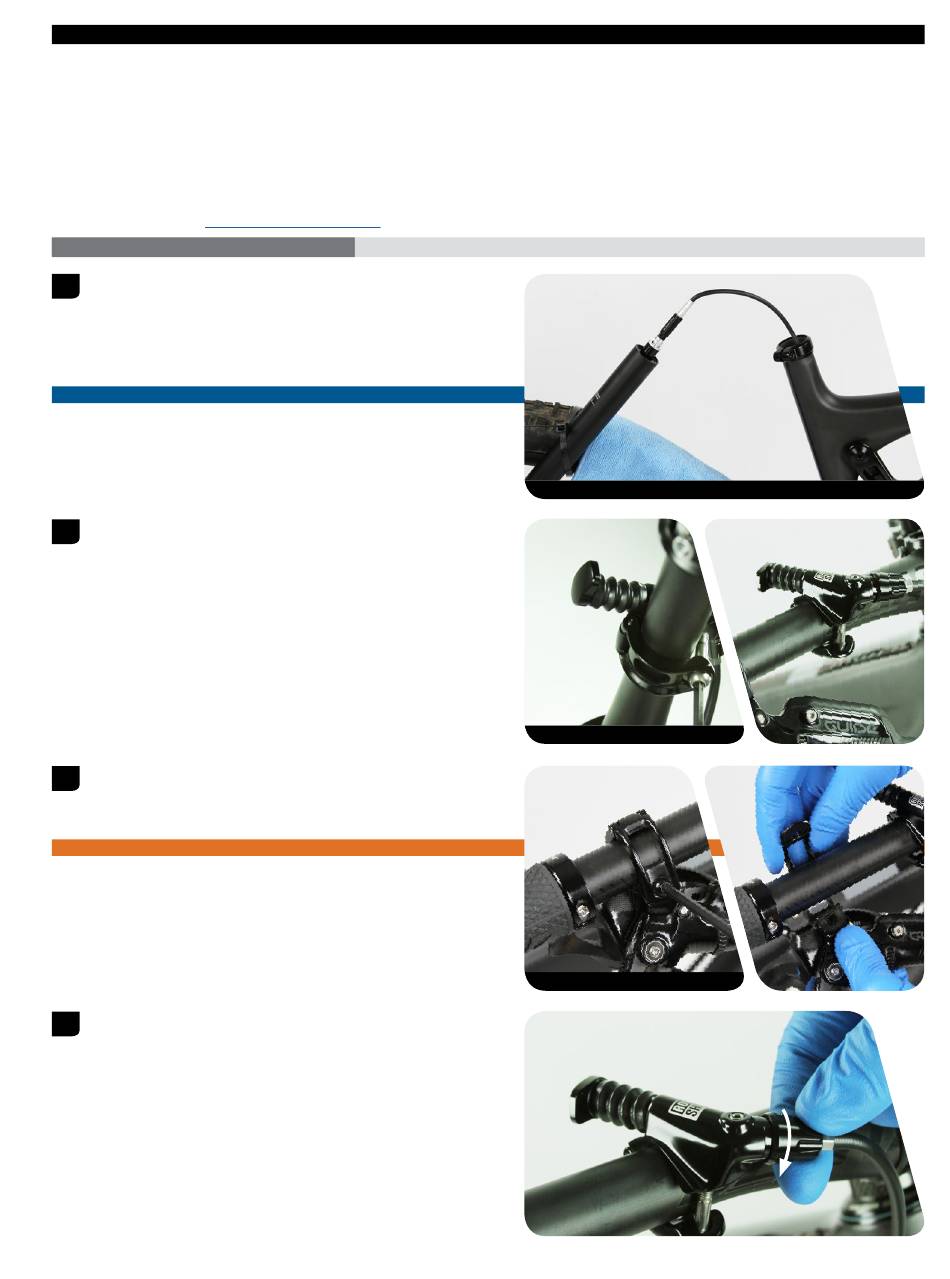

Retirez la tige de selle du trépied d'atelier.
1
Placez la tige de selle avec l'orifice de purge orienté vers le haut et
fixez la tige de selle sur la roue arrière du vélo avec un grand attache-
câble en plastique pour la maintenir en place. Placez un chiffon sous la
tige de selle pour absorber le liquide hydraulique Reverb qui peut s'en
écouler au moment où la vis de purge de la tige de selle est retirée.
Vérifiez que la durite hydraulique n'est pas trop pliée. Une courbure
importante empêche l'écoulement du liquide dans la durite.
Montez provisoirement le levier de la commande à distance sur le
2
cintre. Faites tourner la commande à distance de façon que la vis de
purge se trouve au point le plus haut. Serrez le boulon du collier de
manière à ce que la commande à distance ne bouge pas.
Cet emplacement de montage de la commande à distance est
provisoire le temps de la purge. Le levier de la commande à distance
sera monté à l'emplacement souhaité après la purge.
Pour éviter tout contact entre le liquide hydraulique Reverb et le
3
levier de frein, retirez du cintre le levier de frein situé au plus près
et éloignez-le du levier de la commande à distance pendant toute la
procédure de purge.
⚠ AV ERTI SS EME NT
Le liquide hydraulique Reverb ne doit jamais entrer en contact avec les
composants de frein. Des composants de frein contaminés peuvent
nuire au bon fonctionnement des freins, provoquer la défaillance des
freins et entraîner des blessures graves voire mortelles.
Tournez la molette de réglage SPEED dans le sens opposé à celui
4
indiqué par la flèche (sens inverse des aiguilles d'une montre) jusqu'à
ce qu'elle se bloque. C'est le réglage de la vitesse la plus lente.
Il est indispensable de positionner la molette de réglage SPEED sur
la plus petite vitesse pour effectuer correctement la purge. Dans le
cas contraire, le volume de liquide sera insuffisant à l'intérieur du
circuit hydraulique de la commande à distance.
selle.
Préparation de la tige de selle et du levier de la commande à distance
AVI S
Serre-câble en plastique
T25
T25
Purge du circuit hydraulique de la commande à distance
