Entretien toutes les 50/200/400 heures
Serrez la tige inférieure dans un étau muni de mâchoires Park Tool®
1
AV-5 avec la tête de la tige orientée vers le bas.
Poussez la tige supérieure vers le haut pour exposer le boîtier de la
valve champignon.
Introduisez la bague de verrouillage de l'embase dans le boîtier de la
valve champignon avec les bords plats de la clé tournés vers le haut,
puis vissez-la à la main.
Utilisez une clé plate de 11 mm pour maintenir le boîtier de la valve
2
champignon en place. Utilisez une douille articulée de 26 mm et une
clé dynamométrique pour serrer la bague de verrouillage de l'embase
à un couple compris entre 9 et 10,2 N•m.
Veillez à ne pas rayer la came interne avec la clé car c'est une surface
d'étanchéité très importante. Les rayures peuvent entraîner des fuites.
Tirez la tige supérieure en position d'extension complète pour placer la
3
bague de verrouillage de l'embase dans la tige inférieure.
Avec les doigts, installez l'anneau de blocage au fond de la cannelure
pour l'anneau de blocage du tube inférieur. Introduisez d'abord
l'extrémité plate dans la cannelure et guidez avec un doigt l'anneau
de blocage autour de l'extrémité du tube inférieur jusqu'à ce qu'il
s'enclenche complètement dans sa cannelure.
Retirez la tige de selle de l'étau.
⚠ AV ERTI SS EME NT
Vérifiez avec une pointe que l'anneau de blocage est bien en place
avant de continuer. Si l'anneau de blocage n'est pas correctement
installé, la tige supérieure descendra lorsqu'un poids sera exercé
dessus.

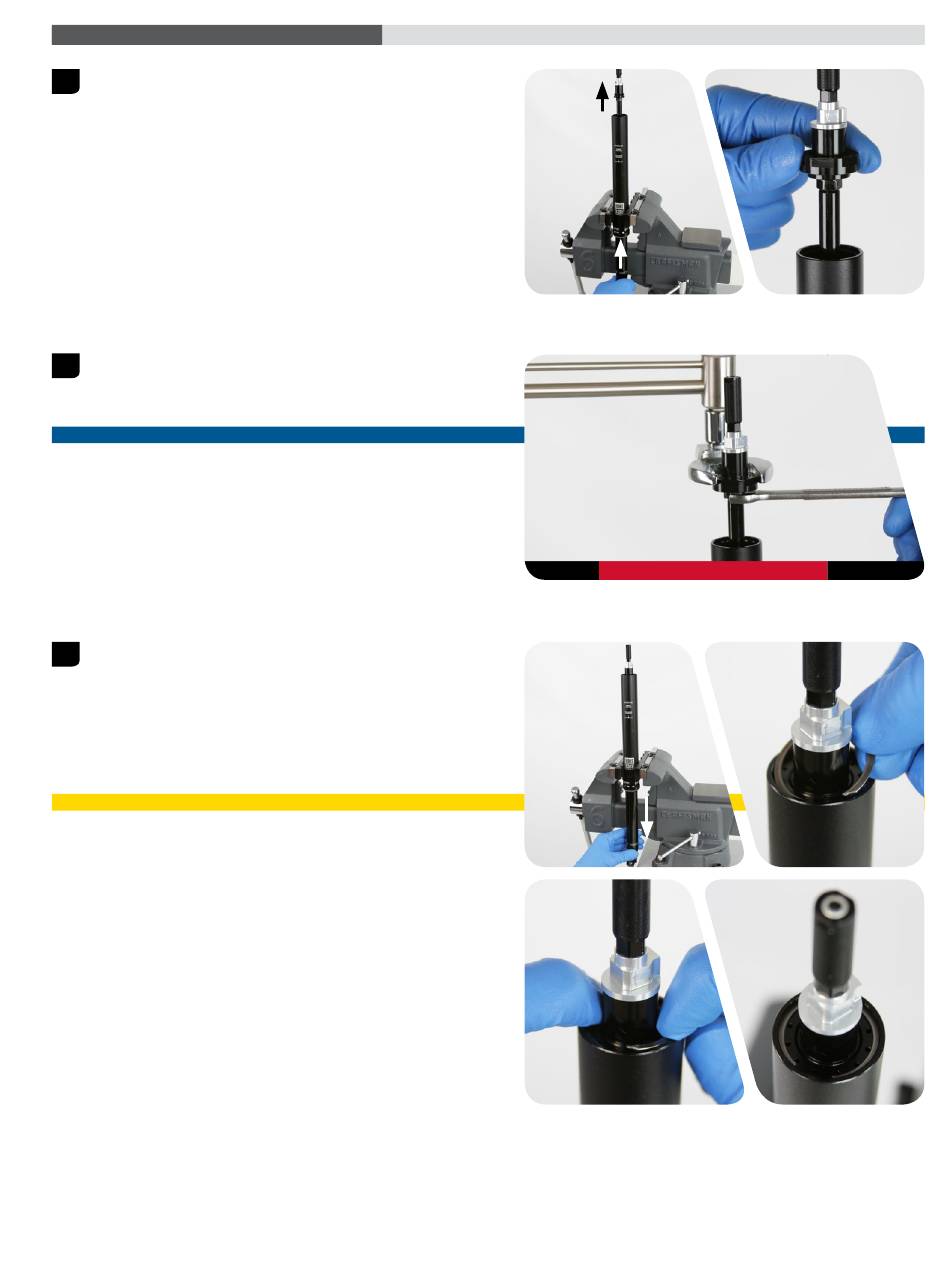

Installation de l'anneau de blocage et de la bague de verrouillage
AVI S
26 mm
Installation de l'anneau de blocage et de la bague de verrouillage
9-10,2 N•m
