E n t r e t i e n t o u t e s l e s 4 0 0 h e u r e s
Il se peut qu'il reste de la pression pneumatique à l'intérieur de l'unité de la tige supérieure. Éloignez vos yeux et votre visage du boîtier de la valve
champignon lors du démontage.

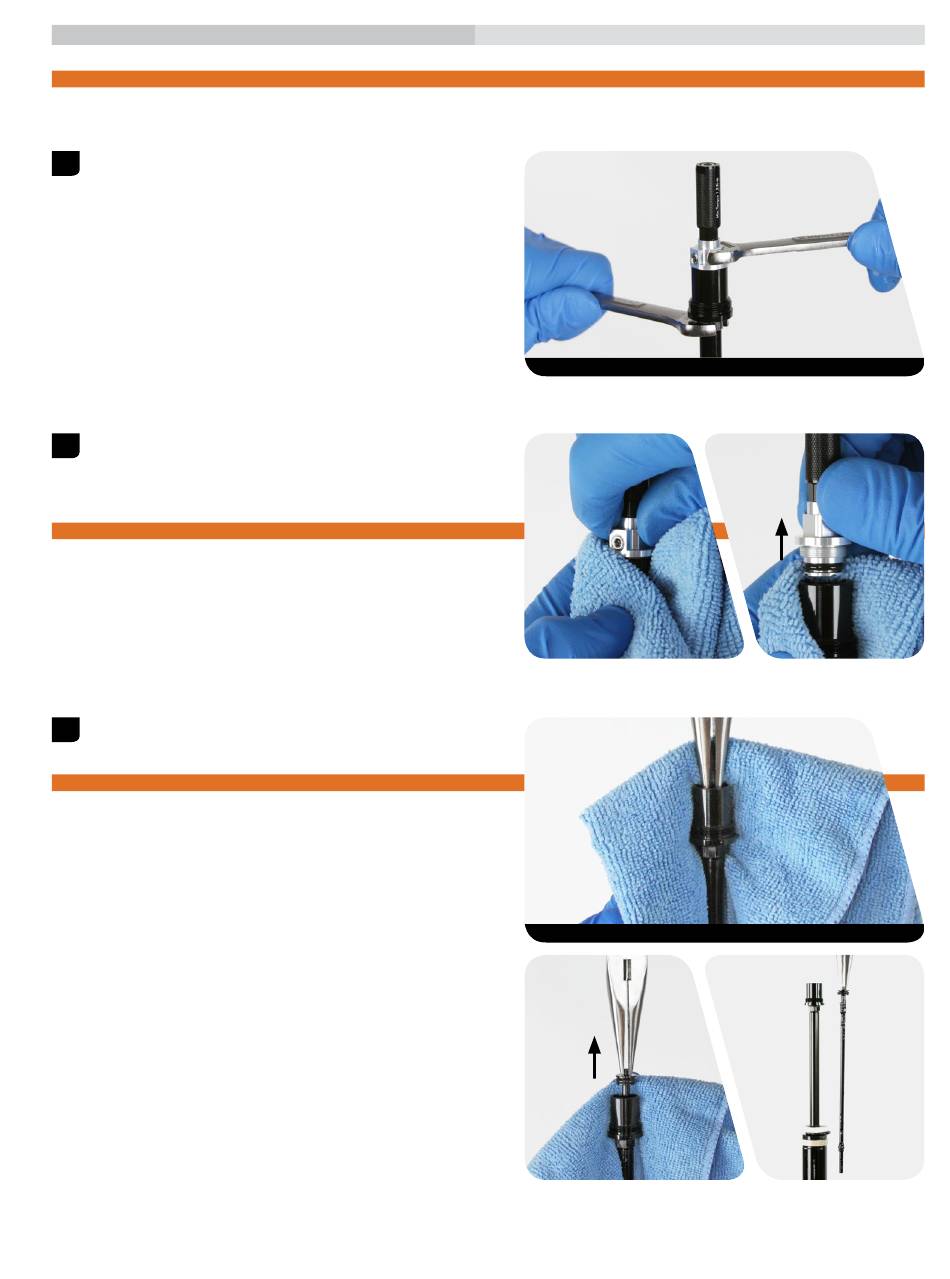

Utilisez une clé plate de 11 mm pour maintenir en place le boîtier de
1
la valve champignon. Utilisez une clé plate de 10 mm pour dévisser
de 3 tours complets le bouchon de la valve champignon situé sur le
boîtier de la valve champignon. Ne retirez pas le bouchon de la valve
champignon.
Enveloppez le bouchon de la valve champignon dans un chiffon.
2
Dévissez lentement à la main le bouchon de la valve champignon.
Retirez délicatement le bouchon de la valve champignon hors du
boîtier de la valve champignon puis couvrez l'ouverture du boîtier avec
un chiffon.
⚠AVERTISSEMENT – DANGER POUR LES YEUX
S'il reste de la pression pneumatique à l'intérieur de l'unité de la tige
supérieure, en couvrant le boîtier de la valve champignon avec un
chiffon vous évitez que la valve champignon ne soit éjectée de son
boîtier pendant le démontage.
Avec un chiffon enroulé autour du boîtier de la valve champignon,
3
utilisez une pince à bec fin pour retirer la valve champignon hors du
boîtier ainsi que la came interne.
⚠AVERTISSEMENT – DANGER POUR LES YEUX
S'il reste de la pression pneumatique à l'intérieur de l'unité de la tige
supérieure, en couvrant le boîtier de la valve champignon avec un
chiffon vous évitez que la valve champignon ne soit éjectée de son
boîtier pendant le démontage.
⚠AV ERTI S SE MEN T – DANGER P OUR L ES YEUX
D é m o n t a g e d e l a c a m e i n t e r n e
11 mm
10 mm
Pince à bec fin
Démontage de la came interne
20
