Mettler Toledo IND560 PDX Guide D'installation page 189

Kabelstutzen
klammer und
Erdungsdraht
des äußeren
Geflechts
Mutter

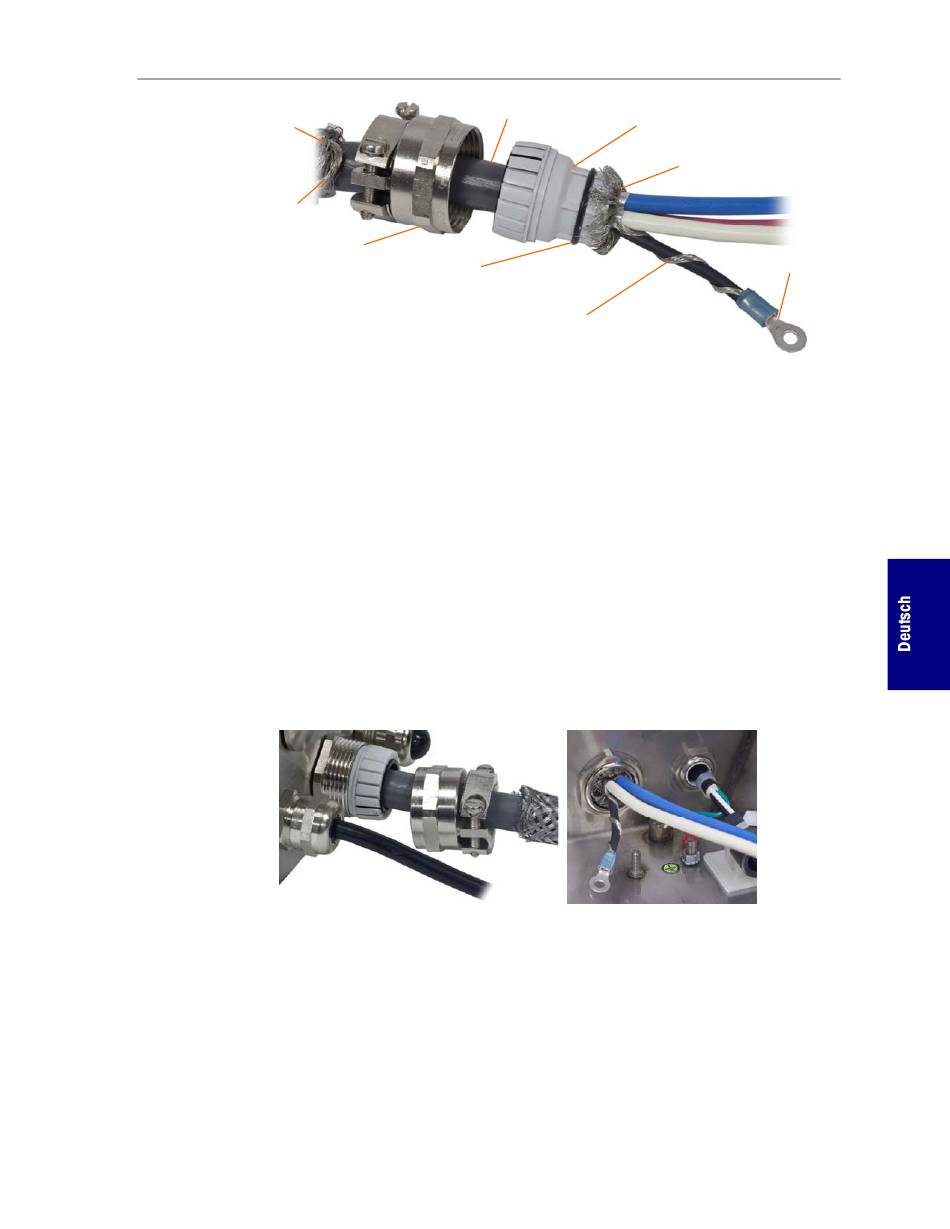

Abbildung 2-20: PDX-Kommunikationskabelbaugruppe – Raue Umgebungen
4. Wickeln Sie den inneren Erdungsdraht um den schwarzen Draht des PDX-
Kabels (siehe Abbildung 2-20).
5. Crimpen Sie die restliche Schleifenklemme auf das Ende des schwarzen
Drahtes und den Erdungsdraht des inneren Geflechts (siehe Abbildung 2-20).
6. Führen Sie dieses präparierte Kabel in den PDX-Kabelstutzen auf der Rückseite
des Gehäuses ein (siehe Abbildung 2-13 und Tabelle 2-1).
7. Falten und spreizen Sie das innere Schirmgeflecht und die Folie über das
Metallende der Gummitülle, bevor die Gummitülle in den Hauptteil des
Kabelstutzens gedrückt wird (siehe Abbildung 2-21). Das Ende des inneren
Geflechts muss über das Ende der Gummitülle zurückgefaltet werden, damit
der Kontakt mit dem Metallstutzen hergestellt wird. Stellen Sie sicher, dass das
innere Schirmgeflecht und die Folie so weit abgeschnitten werden, damit eine
Überlappung mit dem schwarzen O-Ring auf der Gummitülle vermieden wird –
siehe Abbildung 2-20.
Abbildung 2-21: PDX-Kommunikationskabel und Kabelstutzenbaugruppe – Raue
8. Drücken Sie die Kabelstutzenmutter und die Klammerbaugruppe auf den
Rumpf des Stutzens, und ziehen Sie die Mutter so weit fest, bis das Innere der
Gummitülle gegen die Kabelummantelung zu drücken beginnt. Dadurch wird
eine feste Abdichtung um das Kabel herum gewährleistet.
9. Ziehen Sie das äußere Schirmgeflecht samt äußerem
Abschirmungserdungsdraht so in Richtung Gehäuse, dass es in die Baugruppe
aus Kabelstutzen und Klammer passt. Bevor die zwei Schrauben auf der
IND560 PDX Installationsanleitung
Isolierungsmantel
O-Ring
Innerer Erdungsdraht,
um den schwarzen
Draht gewickelt
Umgebung
Gummitülle
Inneres Schirmgeflecht
und Folie
Schleifen-
klemme
2-15
