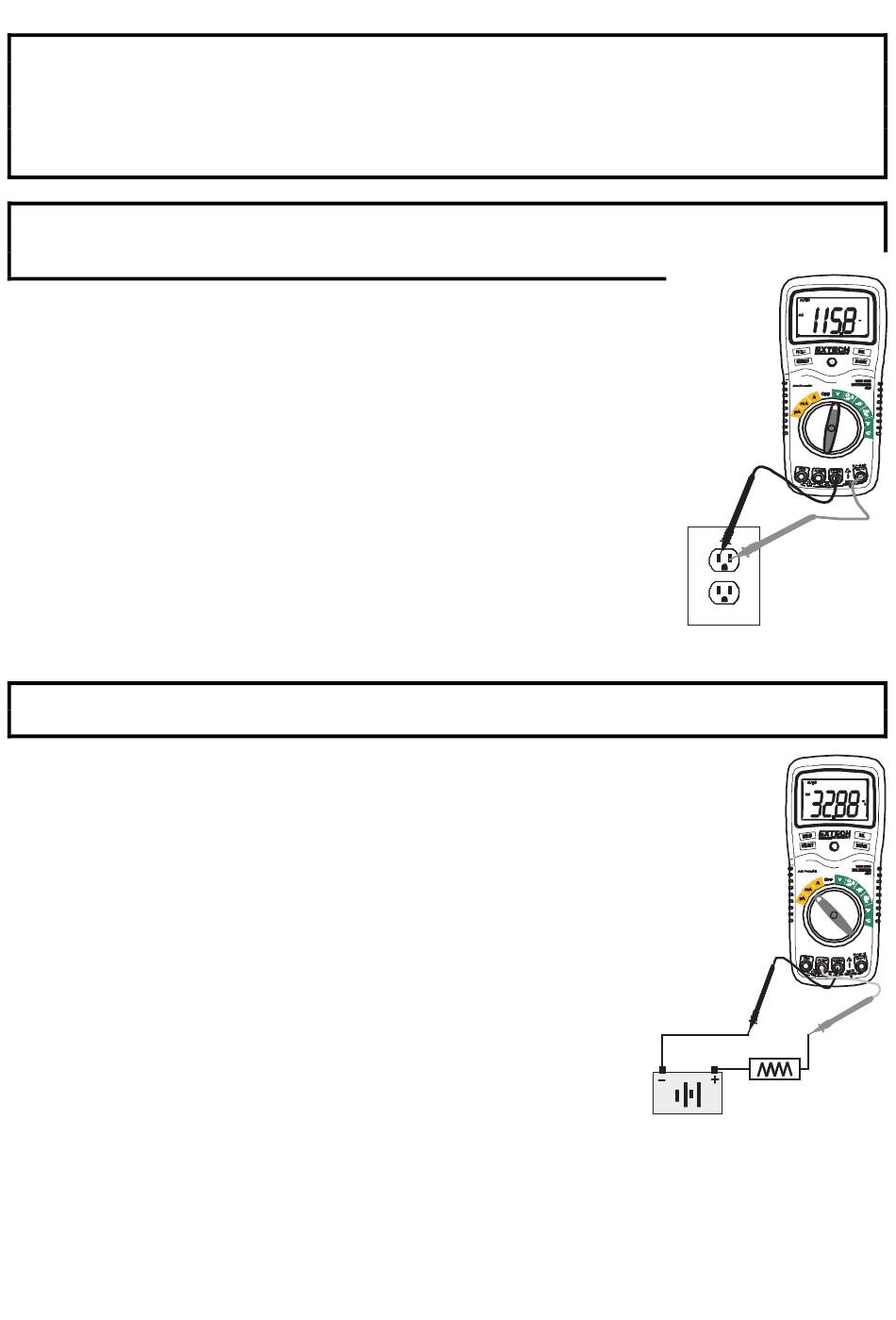

MESURE DE DIFFERENCE DE POTENTIEL AC
DANGER : Risque d'électrocution. Il peut arriver que les pointes de sonde ne soient pas
suffisamment longues pour atteindre les points à tester de certaines installations 240V car ceux-ci
sont parfois profondément encastrés. Par conséquent, il peut arriver que l'écran affiche la valeur 0
alors que l'installation est en réalité sous tension. Assurez-vous bien que les points de sonde
soient au contact des parties métalliques de l'installation avant de déduire qu'il n'y a aucune
tension.
ATTENTION : Ne jamais mesurer de courants alternatifs si un moteur du circuit est allumé ou
éteint pendant l'opération. De grandes variations de tensions peuvent se produire, ce qui risque
d'endommager l'appareil.
1. Positionnez le commutateur de fonction sur l'inscription verte V.
2. Appuyez sur le bouton SELECT pour afficher l'inscription "AC" à l'écran.
3. Insérez le câble de mesure à fiche banane noir dans le connecteur
femelle COM négatif.
Insérez le câble de mesure à fiche banane rouge dans le connecteur
femelle V positif.
4. Mettez la pointe de sonde noire en contact avec le côté négatif du circuit.
Mettez la pointe de sonde rouge en contact avec le côté positif du circuit.
5. Lisez la valeur affichée à l'écran.
MESURE DE COURANTS CONTINUS (DC)
ATTENTION : ne mesurez pas de courant 20A pendant plus de 30 secondes. Au-delà de 30
secondes, vous risquez d'endommager le multimètre et/ou ses câbles de mesure.
1. Insérez le câble de mesure à fiche banane noir dans le connecteur
femelle COM négatif.
2. Pour mesurer des courants jusqu'à 4000µA DC, positionnez le
commutateur de fonction sur l'inscription jaune µA et insérez le
câble de mesure à fiche banane rouge dans le connecteur femelle
µA/mA.
3. Pour mesurer des courants jusqu'à 400mA DC, positionnez le
commutateur de fonction sur l'inscription jaune mA et insérez le
câble de mesure à fiche banane rouge dans le connecteur femelle
µA/mA.
4. Pour mesurer des courants jusqu'à 20A, positionnez le commutateur
de fonction sur l'inscription jaune 20A et insérez le câble de mesure
à fiche banane rouge dans le connecteur femelle 20A.
5. Appuyez ensuite sur le bouton SELECT pour afficher "DC" à l'écran.
6. Eteignez le courant sur le circuit à tester puis ouvrez le circuit à
l'endroit où vous souhaitez effectuer la mesure.
7. Mettez la pointe de sonde noire en contact avec le côté négatif du circuit.
Mettez la pointe de sonde rouge en contact avec le côté positif du circuit.
8. Alimentez le circuit.
9. Lisez la valeur affichée à l'écran.
7
EX420-fr-FR_v3.4 4/15
