REMPLACEMENT DES FUSIBLES

ATTENTION : afin d'éviter tout risque de court-circuit, veillez à déconnecter les câbles de mesure
de toute source de tension avant de retirer le couvercle du compartiment à fusible.
1. Débranchez les câbles de mesure du multimètre.
2. Retirez l'étui protecteur en caoutchouc.
3. Retirez le couvercle du compartiment à piles (2 vis)
ainsi que la pile.

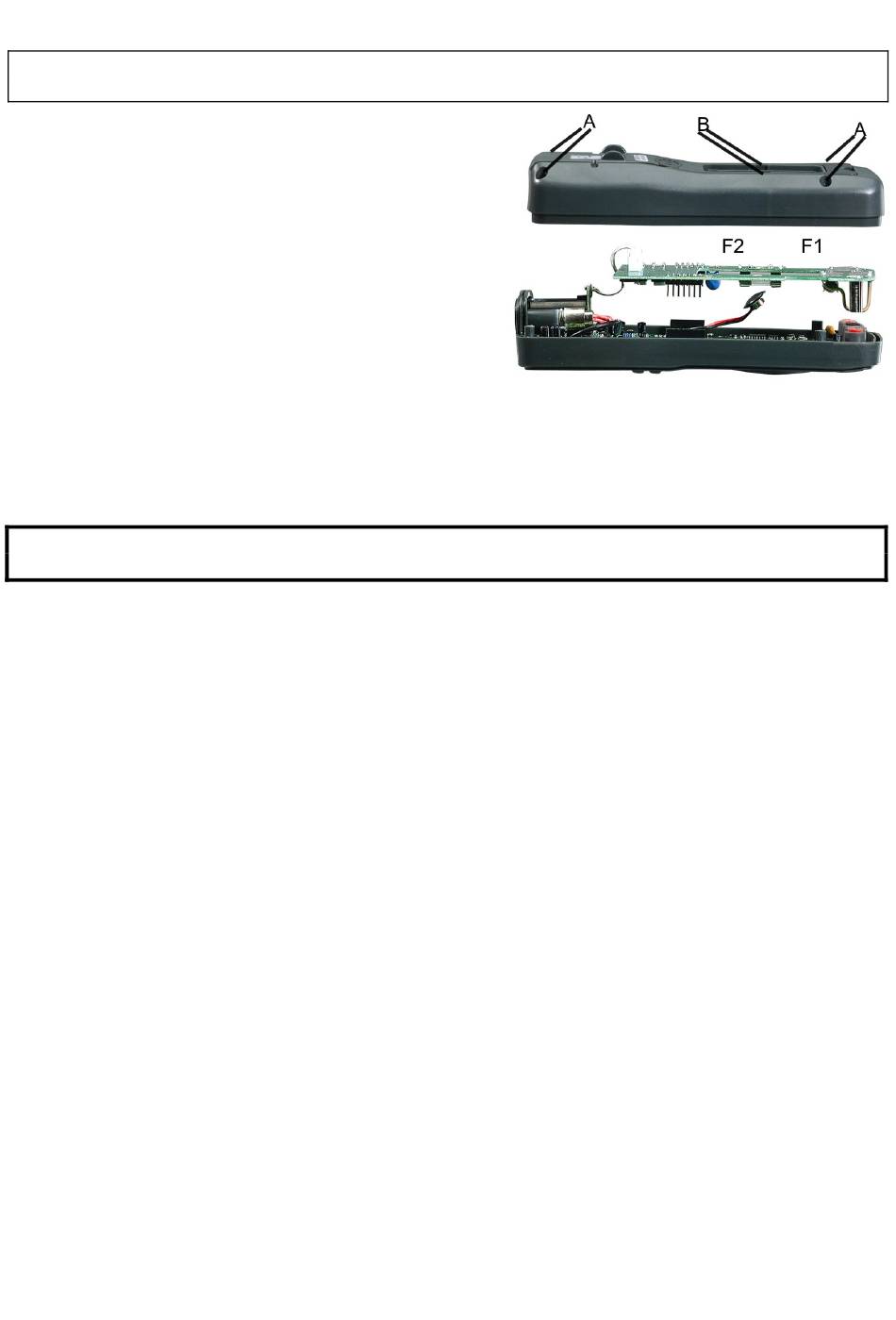

4. Retirez les 6 vis cruciformes retenant le couvercle
de l'appareil.
5. Dégagez la carte de circuit imprimé des
connecteurs en la maintenant dans l'alignement
afin d'accéder aux portes-fusible.
6. Dégagez doucement le fusible usagé et insérez le
fusible neuf dans son logement.
7. Utilisez toujours un fusible adapté (0.5A/250V à
vissage rapide pour la gamme 400mA, 20A/250V à vissage rapide pour la gamme 20A).
8. Réalignez la carte de circuit imprimé avec les connecteurs et appuyez doucement pour la remettre
en place.
9. Replacez la pile, le couvercle du compartiment à piles ainsi que celui de l'appareil et revissez le
tout.
ATTENTION : afin d'éviter tout risque d'électrocution, ne pas utiliser le multimètre sans avoir au
préalable remis en place le couvercle du compartiment à fusible et l'avoir correctement fermé.
