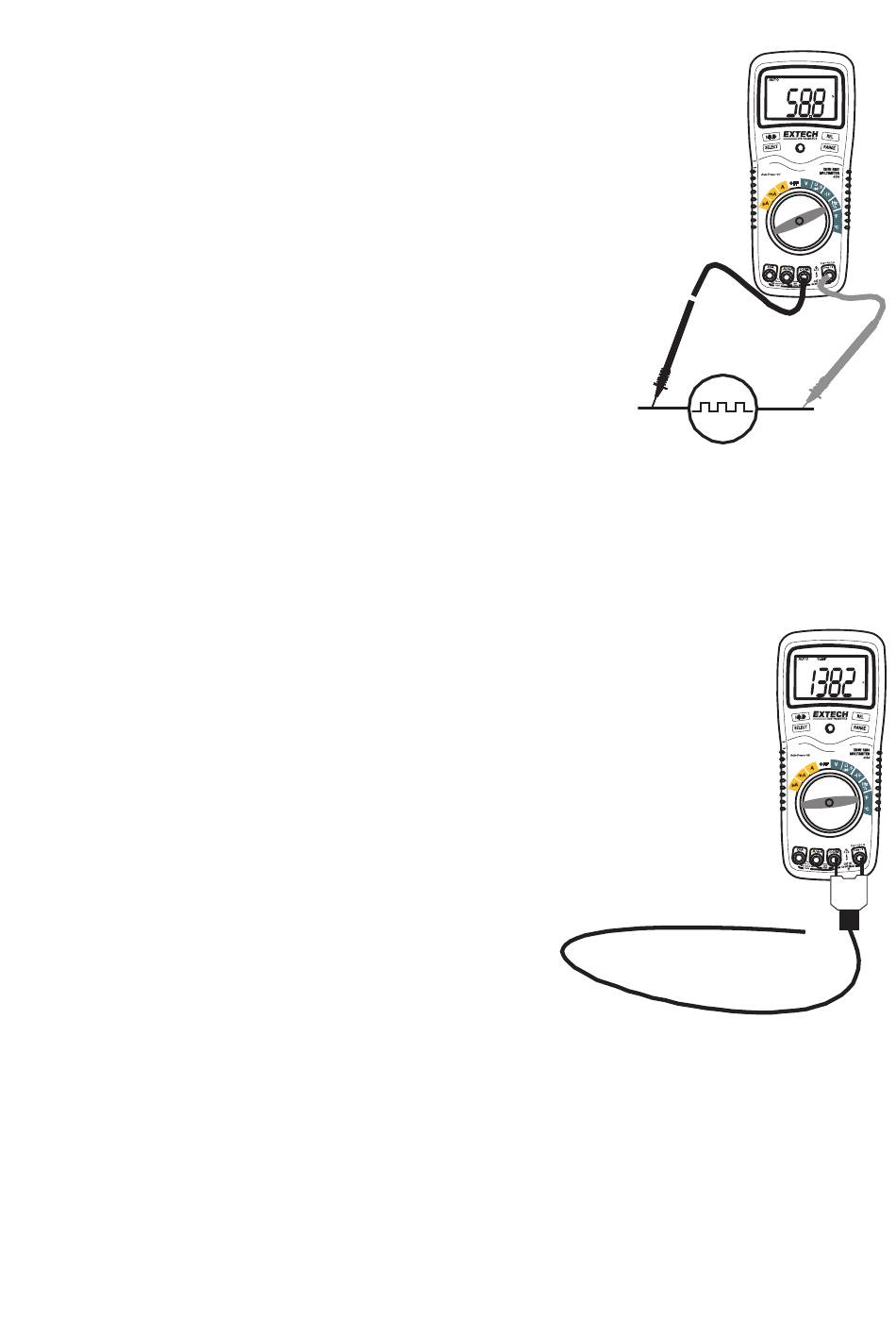

MESURE DE LA FREQUENCE
1.
Positionnez le commutateur de fonction sur l'inscription verte "Hz".
2.
Insérez le câble de mesure à fiche banane noir dans le
connecteur femelle COM négatif et insérez le câble de mesure à
fiche banane rouge dans le connecteur femelle Hz positif.
3.
Mettez les pointes de sonde en contact avec le circuit à tester.
4.
Lisez la valeur affichée à l'écran.
% DE CYCLE DE SERVICE
1.
Positionnez le commutateur de fonction sur l'inscription "Hz".
2.
Insérez le câble de mesure à fiche banane noir dans le
connecteur femelle COM négatif et insérez le câble de mesure à
fiche banane rouge dans le connecteur femelle Hz positif.
3.
Appuyez brièvement sur le bouton SELECT pour sélectionner
l'inscription % à l'écran.
4.
Mettez les pointes de sonde en contact avec le circuit à tester.
5.
Lisez le % de cycle de service affiché à l'écran.
MESURE DE LA TEMPERATURE DE CONTACT
1. Positionnez le commutateur de fonction sur l'inscription noire Type K ºC or ºF.
2. Insérez les sondes de mesure de la température dans les connecteurs femelles, en veillant à
respecter la polarité.
3. Mettez la sonde en contact avec l'élément dont vous souhaitez mesurer la température pendant
30 secondes environ, le temps que la prise de mesure se fasse et que la valeur affichée à l'écran
se stabilise.
4. Lisez la température affichée à l'écran.
Note: La sonde de température doit être utilisée avec un mini connecteur de type K.
Un adaptateur vous est fourni pour raccorder le mini connecteur aux
connecteurs d'entrée femelles.
10
EX420-fr-FR_v3.4 4/15
