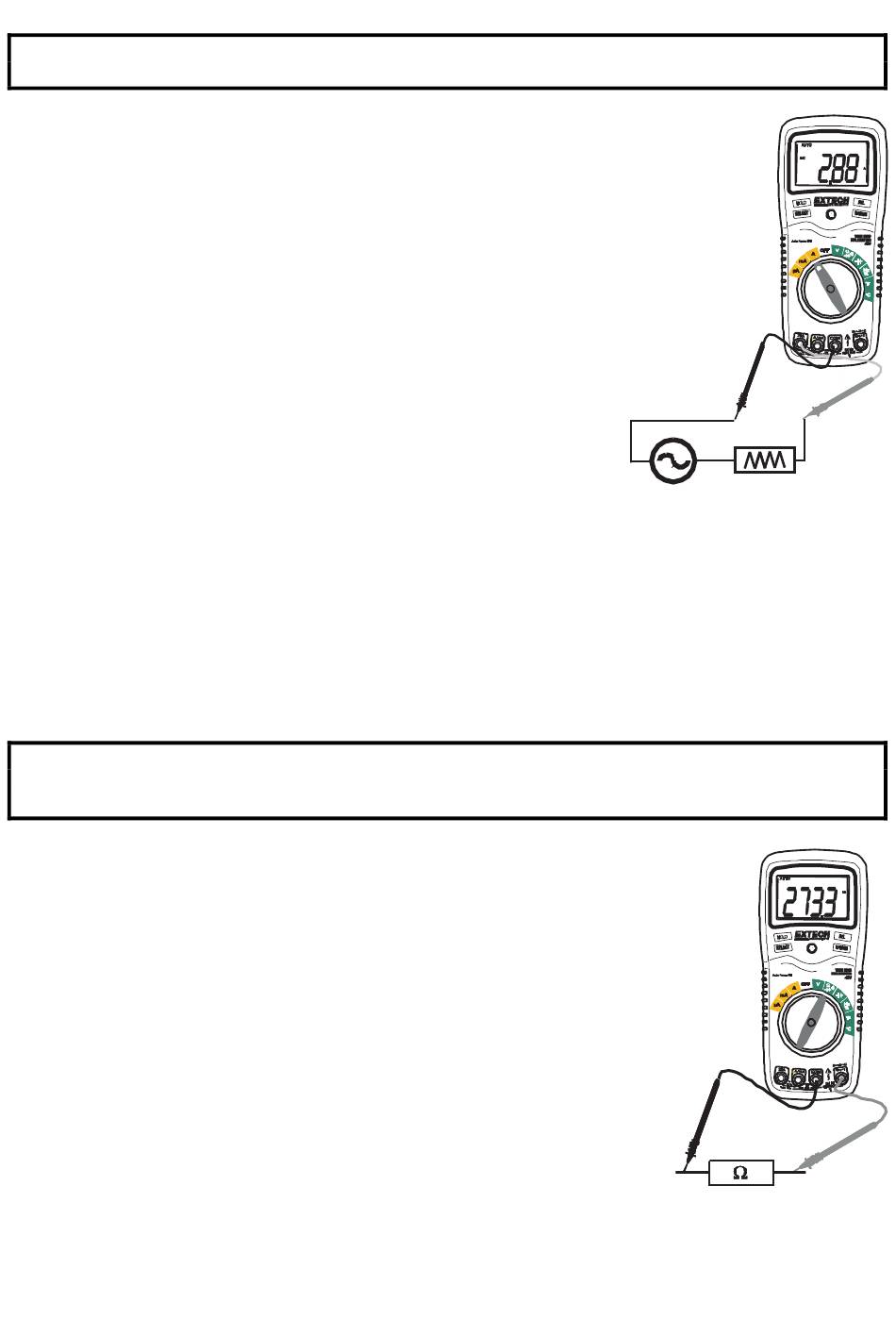

MESURE DE COURANTS ALTERNATIFS (AC)
ATTENTION : ne mesurez pas de courant 20A pendant plus de 30 secondes. Au-delà de 30
secondes, vous risquez d'endommager le multimètre et/ou ses câbles de mesure.
1. Insérez le câble de mesure à fiche banane noir dans le
connecteur femelle COM négatif.
2. Pour mesurer des courants jusqu'à 4000µA AC, positionnez le
commutateur de fonction sur l'inscription jaune µA et insérez le
câble de mesure à fiche banane rouge dans le connecteur
femelle µA/mA
3. Pour mesurer des courants jusqu'à 400mA AC, positionnez le
commutateur de fonction sur l'inscription jaune mA et insérez le
câble de mesure à fiche banane rouge dans le connecteur
femelle µA/mA.
4. Pour mesurer des courants jusqu'à 20A, positionnez le
commutateur de fonction sur l'inscription jaune 20A et insérez le
câble de mesure à fiche banane rouge dans le connecteur
femelle 20A.
5. Appuyez sur le bouton SELECT pour afficher "AC" sur l'écran.
6. Eteignez le courant sur le circuit à tester puis ouvrez le circuit à
l'endroit où vous souhaitez effectuer la mesure.
7. Mettez la pointe de sonde noire en contact avec le côté négatif du
circuit.
Mettez la pointe de sonde rouge en contact avec le côté positif du
circuit.
8. Alimentez le circuit.
9. Lisez la valeur affichée à l'écran.
MESURE DE LA RESISTANCE
ATTENTION : Afin d'éviter tout risque d'électrocution, débranchez l'alimentation de l'installation à
tester et déchargez tous les condensateurs afin de mesurer la résistance. De grandes variations
de tensions peuvent se produire, ce qui risque d'endommager l'appareil.
1. Positionnez le commutateur de fonction sur l'inscription verte .
2. Insérez le câble de mesure à fiche banane noir dans le connecteur
femelle COM négatif.
Insérez le câble de mesure à fiche banane rouge dans le connecteur
femelle positif.
3. Appuyez sur le bouton SELECT pour afficher sur l'écran.
4. Mettez les pointes de sonde en contact avec le circuit ou la partie du
circuit à tester. Il est conseillé de déconnecter un des côtés du circuit
testé afin d'éviter que le reste de l'installation ne fausse la mesure.
5. Lisez la valeur affichée à l'écran.
8
EX420-fr-FR_v3.4 4/15
