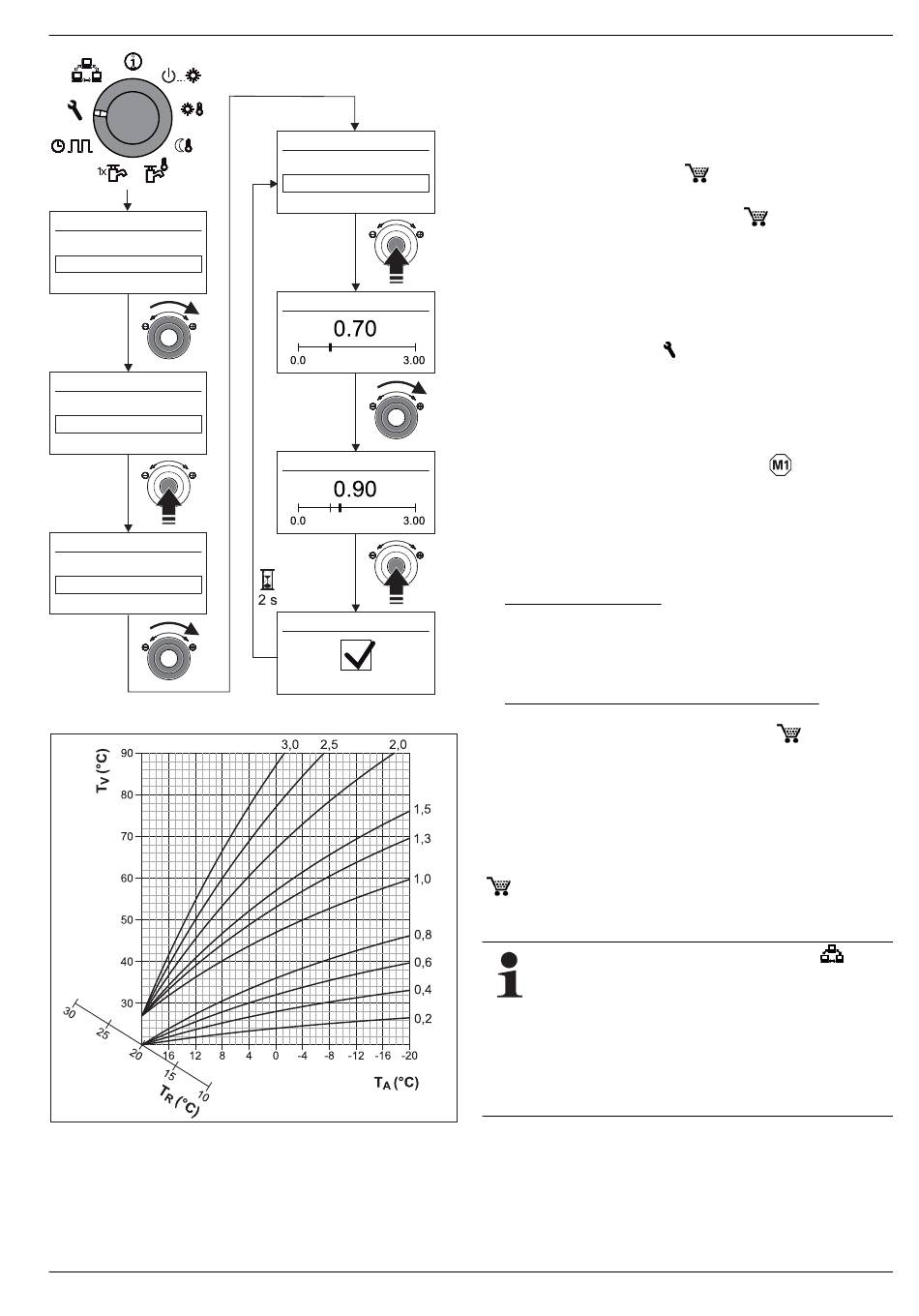

Figure 3-13 Réglage manuel de la courbe de chauffage
T
Température extérieure
A
T
Valeur de consigne de la tem-
R
pérature ambiante
Figure 3-14 Courbes de chauffage
Les explications supplémentaires et les valeurs de consigne possibles pour cette
fonction figurent dans le chapitre 5.2.
FA ROTEX RoCon BF - 04/2014
Config circuit chauf
Accep limit DHW
Pente
T départ Jour
Pente
Pente
Pente
T
Température de départ
V
3.4.3 Réglage de la température de départ variable
selon les conditions météorologiques
Si le réglage de la température de départ variable selon les
conditions météorologiques est activé, la température de départ
est définie automatiquement en fonction de la température exté-
rieure selon la courbe de chauffage réglée. La sonde de tempé-
rature extérieure (RoCon OT1,
cordée.
Si le régulateur d'ambiance (RoCon U1,
cordé en plus au ROTEX RoCon BF les températures de
consigne sont réglées selon les conditions météorologiques et la
température ambiante (voir tab. 5-3/tab. 5-18, paramètre [In-
fluence amb]).
L'activation ou la désactivation de cette fonction s'effectue à
l'aide du paramètre [HC Function] avec le commutateur rotatif en
position « Configuration »
chauf ».
– Paramètre [HC Function] = 0 : Réglage de la température de
départ variable selon les conditions météorologiques
– Paramètre [HC Function] = 1 : Réglage selon la température
de consigne fixe
Avec un module mélangeur raccordé
Le réglage de la courbe de chauffage et l'activation de la régu-
lation de la température de départ en fonction de la température
extérieure pour le circuit de chauffage affecté se font de la ma-
nière décrite ci-avant.
Il existe la possibilité d'exploiter le circuit de chauffage affecté
comme
a) Extension du mélangeur
La température extérieure provenant de la sonde de
température extérieure raccordée au générateur de chaleur
est transmise au module mélangeur via le bus CAN.
ou bien comme
b) Extension du mélangeur avec régulation de zone
Il faut raccorder sur le module mélangeur une sonde de tem-
pérature extérieure séparée (RoCon OT1,
circuit de chauffage affecté est régulé en fonction de la tem-
pérature extérieure pertinente pour cette zone.
Avec la fonction de terminal activée, le module mélangeur peut
être commandé via l'organe de commande RoCon B1 du géné-
rateur de chaleur et on peut effectuer les réglages pour le circuit
de chauffage affecté.
En connexion avec le régulateur d'ambiance RoCon U1
(
15 70 34), le module mélangeur du circuit de chauffage af-
fecté peut également effectuer la régulation de manière au-
tonome et indépendamment du générateur de chaleur.
Si, dans la position du commutateur rotatif
raît le message de non-attribution, l'unité de com-
mande n'a encore reçu aucune adresse de terminal
valable.
Si ce même message continue à être affiché, il peut
s'avérer nécessaire d'actualiser le logiciel de l'appareil
afin de pouvoir utiliser la fonction de terminal. Pour ce
faire, veuillez vous adresser à l'équipe de service de
ROTEX.
Les explications supplémentaires et les valeurs de réglages possibles pour cette
position du commutateur rotatif figurent dans le chapitre 5.2.3 et 5.13.2.
