Remplacement (tailles R4 et R5)

Démontez le capot avant. Le ventilateur se trouve dans la partie inférieure droite de
l'appareil (R4) ou à droite de la micro-console (R5). Sortez le ventilateur en le soule-
vant et débranchez le câble. Montez le ventilateur neuf dans l'ordre inverse.

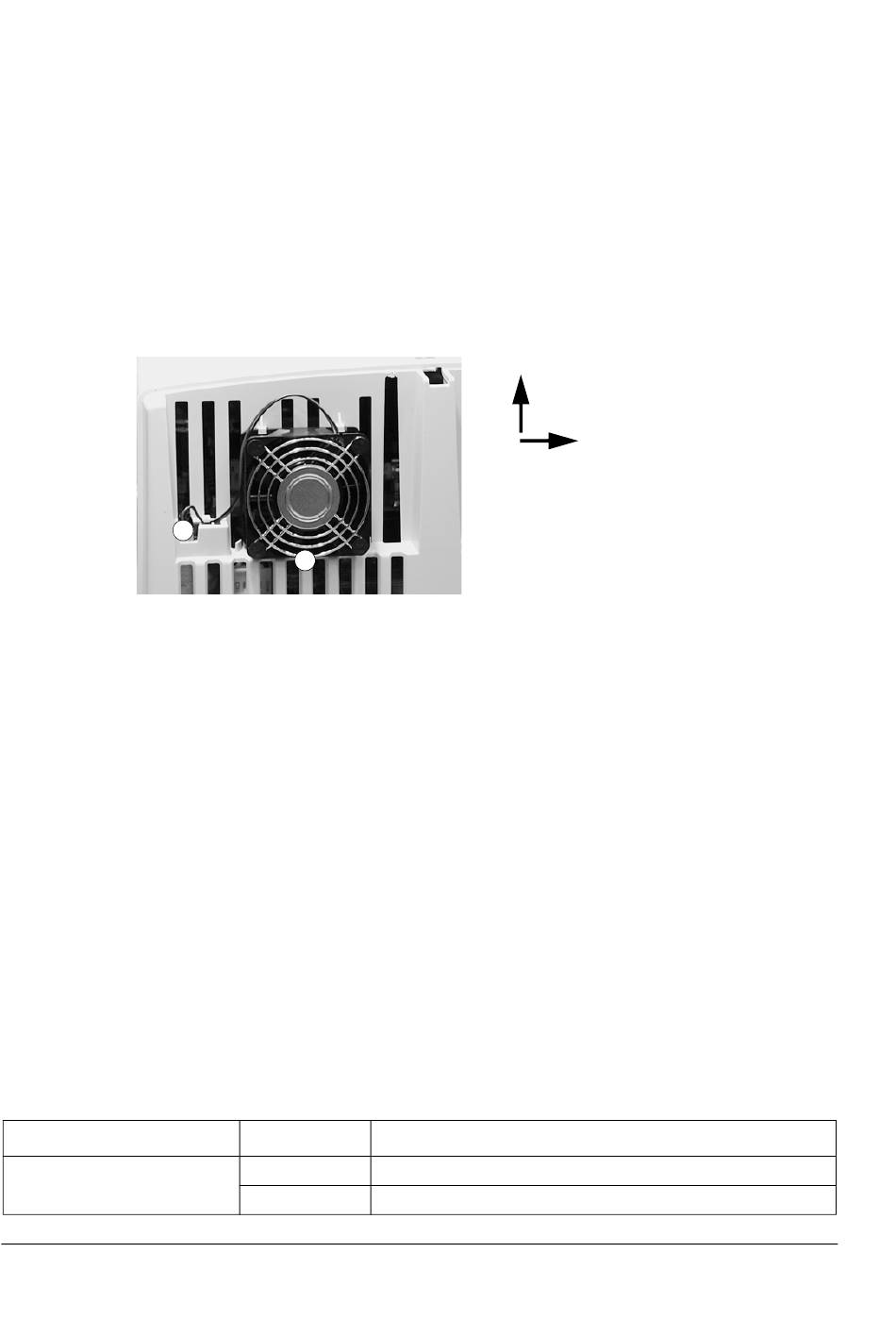

Remplacement (taille R6)

Démontez le capot supérieur en le soulevant par son bord arrière. Pour démonter le
ventilateur, retirez les clips de retenue en tirant le bord arrière (1) du ventilateur vers
le haut. Débranchez le câble (2, borne débrochable). Montez le ventilateur neuf
dans l'ordre inverse.

Condensateurs

Le circuit intermédiaire du variateur intègre plusieurs condensateurs électrolytiques
dont la durée de vie se situe entre 45 000 et 90 000 heures selon les conditions
d'exploitation et la température ambiante du variateur La durée de vie des conden-
sateurs peut être prolongée en abaissant la température ambiante.
Il n'est pas possible d'anticiper la défaillance d'un condensateur. Une défaillance est
en général suivie de la fusion d'un fusible réseau ou d'un déclenchement sur défaut.
Contactez ABB en cas de défaillance présumée d'un condensateur. Des condensa-
teurs de remplacement pour les appareils de taille R4 et supérieure sont disponibles
auprès d'ABB. Vous ne devez pas utiliser des pièces de rechange autres que celles
spécifiées par ABB.
Réactivation
Les condensateurs doivent être réactivés une fois par an en suivant la procédure
du document ACS 600/800 Capacitor Reforming Guide (code: 64059629).

LED

Ce tableau décrit les différentes diodes électroluminescentes (LED) du variateur.
Emplacement
Carte RMIO*
Maintenance
2
1
LED
Rouge
Verte
Sens de circulation de l'air
Vue de dessus lorsque le capot
supérieur est démonté
Signification d'une LED allumée
Variateur en défaut
L'alimentation de la carte fonctionne correctement.
Sens de rotation
