Etage de puissance et interfaces de commande

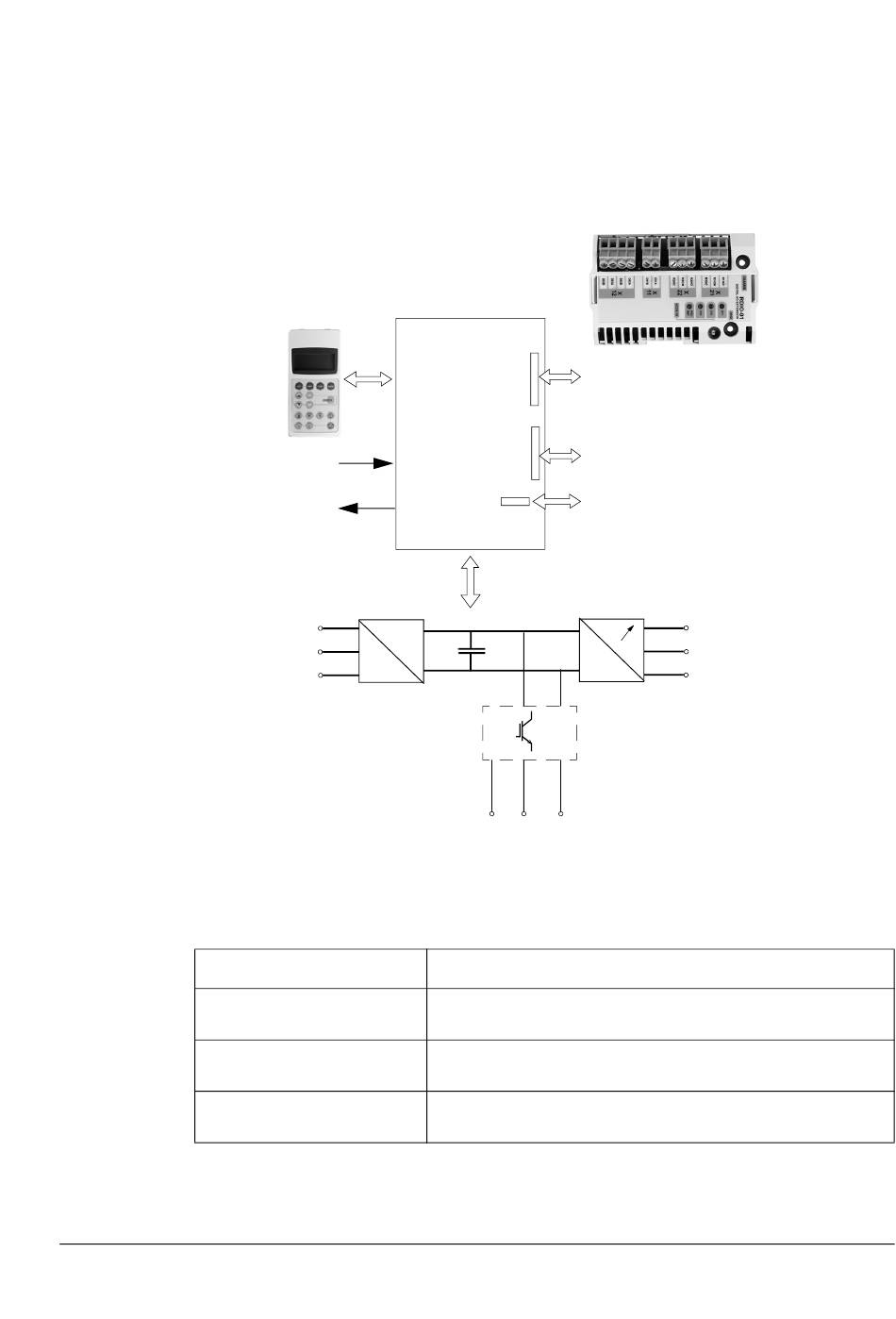

Schéma
Ce schéma illustre les interfaces de commande et l'étage de puissance du variateur.
Signaux de commande
externes via entrées/sorties
analogiques/logiques

Fonctionnement

Ce tableau décrit brièvement le fonctionnement de l'étage de puissance.
Composant
Redresseur en montage
hexaphasé (6 pulses)
Batterie de condensateurs
Onduleur à pont d'IGBT
Carte de
commande
moteur et d'E/S
(RMIO)
=
~
Réseau
Module optionnel 1: RMBA, RAIO, RDIO,
RDNA, RLON, RIBA, RPBA, RCAN, RCNA,
RMBP, RETA, RRIA ou RTAC
Module optionnel 2: RTAC, RAIO, RRIA
ou RDIO
Module optionnel 3 (communication
DDCS): RDCO-01, RDCO-02 ou RDCO-03
=
Hacheur de freinage dans tailles R2 et
R3, et dans les appareils 690 V de taille
R4 (en option dans les autres tailles)
R- UDC+ UDC-
R+
Fonction
Conversion de la tension alternative triphasée en tension continue
Stockage d'énergie pour stabiliser la tension continue du circuit
intermédiaire
Conversion de la tension continue en tension alternative et vice
versa. Le moteur est commandé par la commutation des IGBT.
~
Moteur
L'ACS800-01/U1
25
