Protection contre les courts-circuits dans le variateur ou le câble réseau
Le variateur et le câble réseau doivent être protégés par des fusibles ou un

disjoncteur. .

Fusibles

Les fusibles doivent être dimensionnés comme spécifié au chapitre Caractéristiques
techniques. Ils protégent le câble réseau des courts-circuits et empêchent la
dégradation du variateur et des équipements avoisinants en cas de court-circuit
dans le variateur. Les disjoncteurs testés par ABB avec l'ACS800 peuvent être
utilisés. Des fusibles doivent être utilisés avec d'autres disjoncteurs. Contactez votre
correspondant ABB pour connaître les types de disjoncteur agréés et les
caractéristiques du réseau d'alimentation.
Disjoncteur
Les niveaux de protection assurés par un disjoncteur varient selon son type, son
montage et son réglage. Des limitations sont également à prendre en compte
concernant la tenue aux courts-circuits du réseau d'alimentation.
N.B.: Aux Etats-Unis, vous ne devez pas utiliser de disjoncteurs sans fusibles.
Préparation aux raccordements électriques

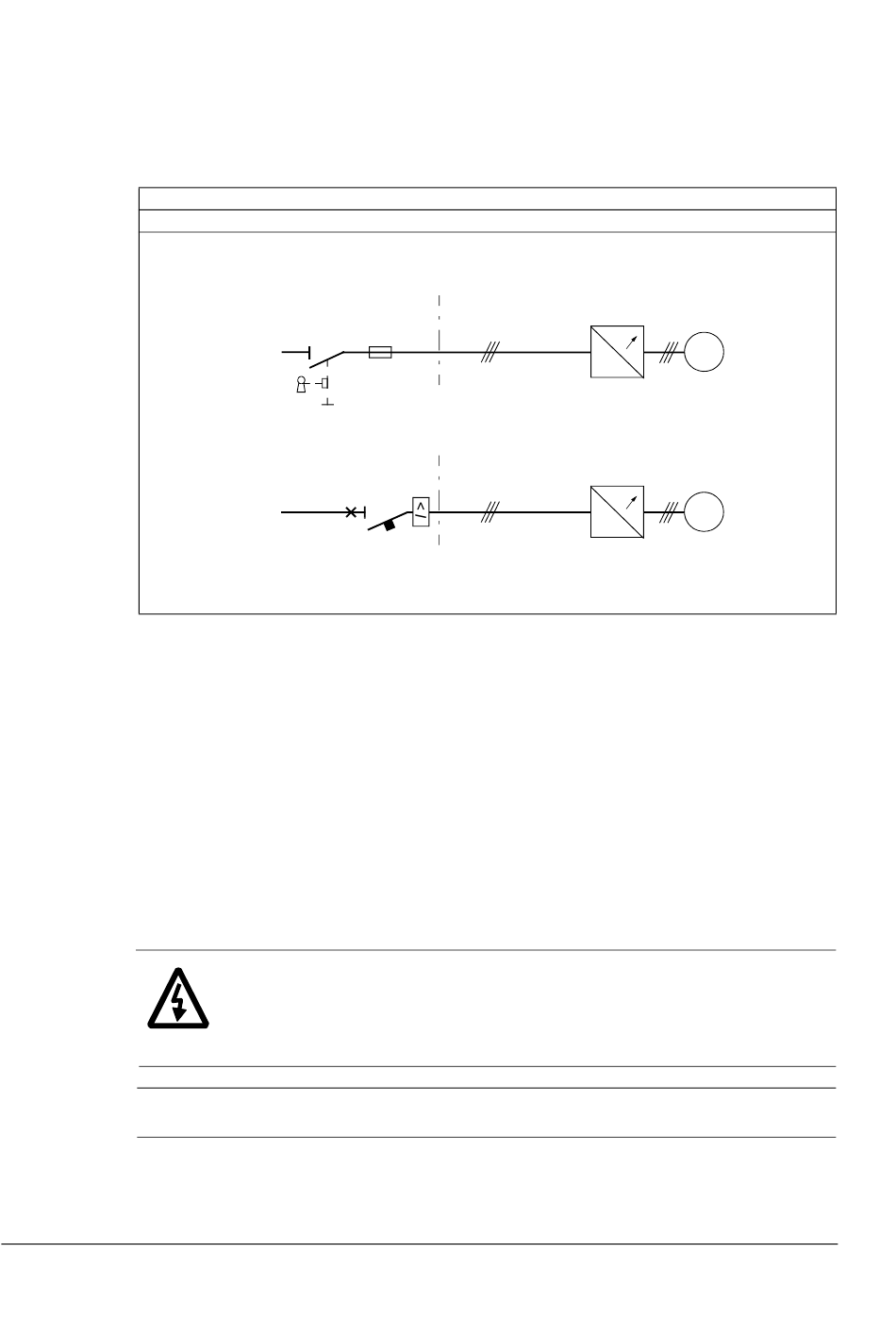

VARIATEUR NON EQUIPE DE FUSIBLES RESEAU
Tableau de
distribution
Fusibles
Disjoncteurs
ATTENTION! Du fait du principe de fonctionnement inhérent et des caractéristiques de
construction des disjoncteurs de toutes marques, des gaz ionisés chauds peuvent s'échap-
per de l'enveloppe du disjoncteur en cas de court-circuit. Pour une utilisation en toute sécu-
rité, l'installation et l'emplacement des disjoncteurs doivent faire l'objet d'une attention
particulière. Vous devez respecter les consignes du fabricant.
Schéma de câblage
Variateur ou
module variateur
Câble réseau
~
M
~
3~
~
M
~
3~
