HyCassette-Geko
6.5 Raccordement de moteurs à vitesses (moteurs AC) dans le cas d'une régulation
externe

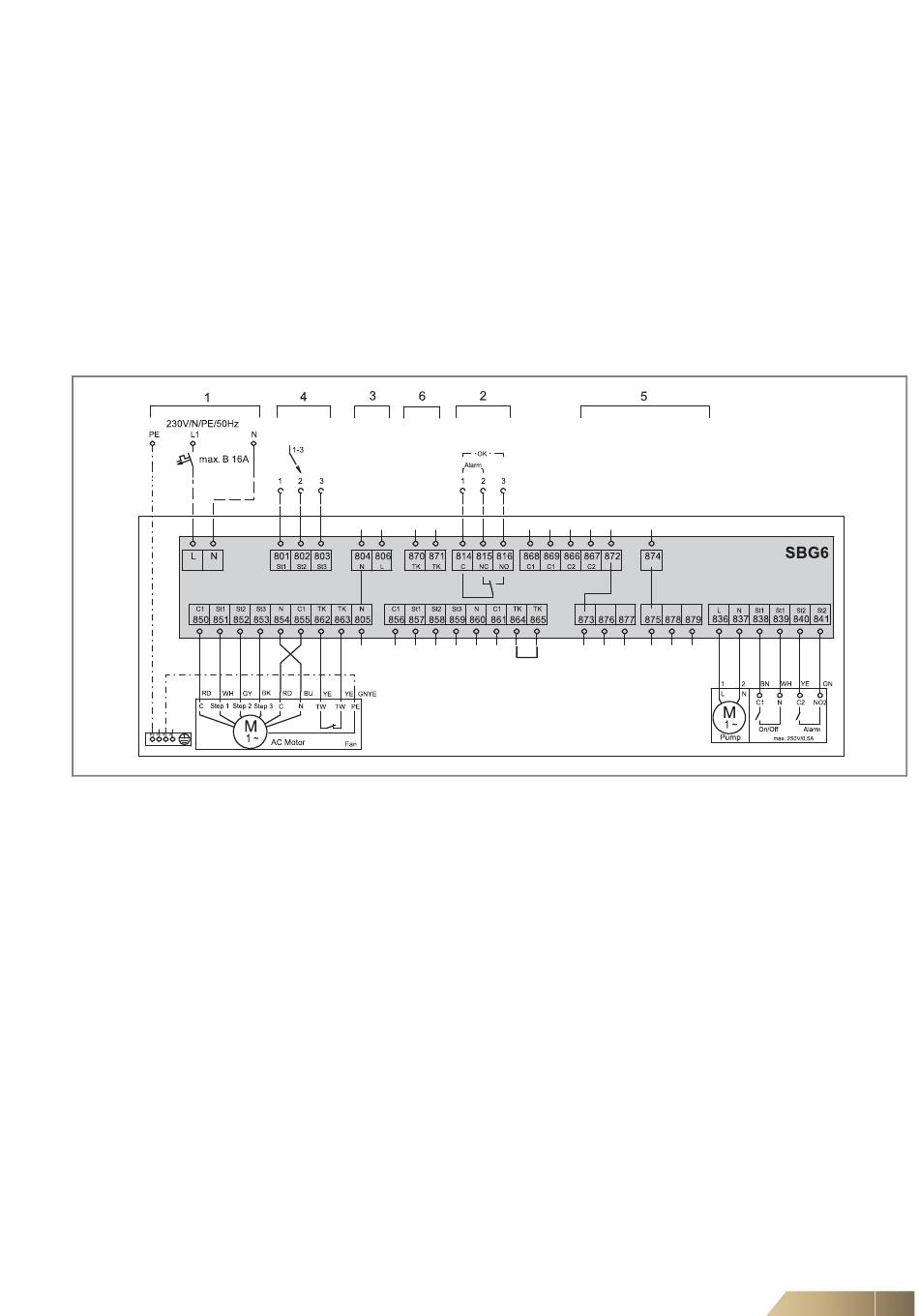

Fig. 6-5: Bornier platine de base et moteurs à courant alternatif
Pos. 1: Platine de base alimentation 230 V CA; protection à prévoir sur site (hors fourniture FläktGroup) par fusible
B 16 A maxi; prévoir un dispositif de coupure sur site.
Pos. 2: Messages de défaut (contact 814-815 fermé -> défaut pompe à condensat)
Pos. 3: Mise en marche du chauffage électrique, si équipé (en option)
Pos. 4: Contrôle du ventilateur (bornes [bornier/carte de relais] 801/1 = étape 1 ; 802/2 = étape 2 ;
803/3 = étape 3)
Pos. 5: Bornes d'appoint pour vannes (bornes 872-879)
Pos. 6: Bornes pour thermocontacts sortis (bornes 870-871)
FläktGroup DC-2015-0159-FR 2020-09/R7 • sous réserve de modifications
Le raccordement des composants s'effectue à la platine de base montée en usine ou
à la platine de relais. Il se trouve dans le boîte à bornes ou le coffret électrique en tôle
d'acier, monté côté raccordement hydraulique du caisson de base. Le schéma de rac-
cordement se trouve à l'intérieur du couvercle du boîtier de raccordement ou bien est
fourni séparément.
Avec une platine de relais RM1.PCB, il est possible de faire fonctionner jusqu'à
4 appareils de types différents sur le même commutateur.
En mode de fonctionnement parallèle de plusieurs appareils avec ou sans platine
relais, l'alimentation s'effectue toujours sur un seul appareil. (voir Fig. 6-5 Pos. 2). La
fourniture des autres appareils se fait alors par la borne 806 de la platine de base (sans
platine relais) ou la borne L de la platine relais RM1.PCB.
Raccordement électrique
65
