HyCassette-Geko
6.8 Raccordement électrique pour les moteurs EC avec commutateur simple FläktGroup
CET.ACEC

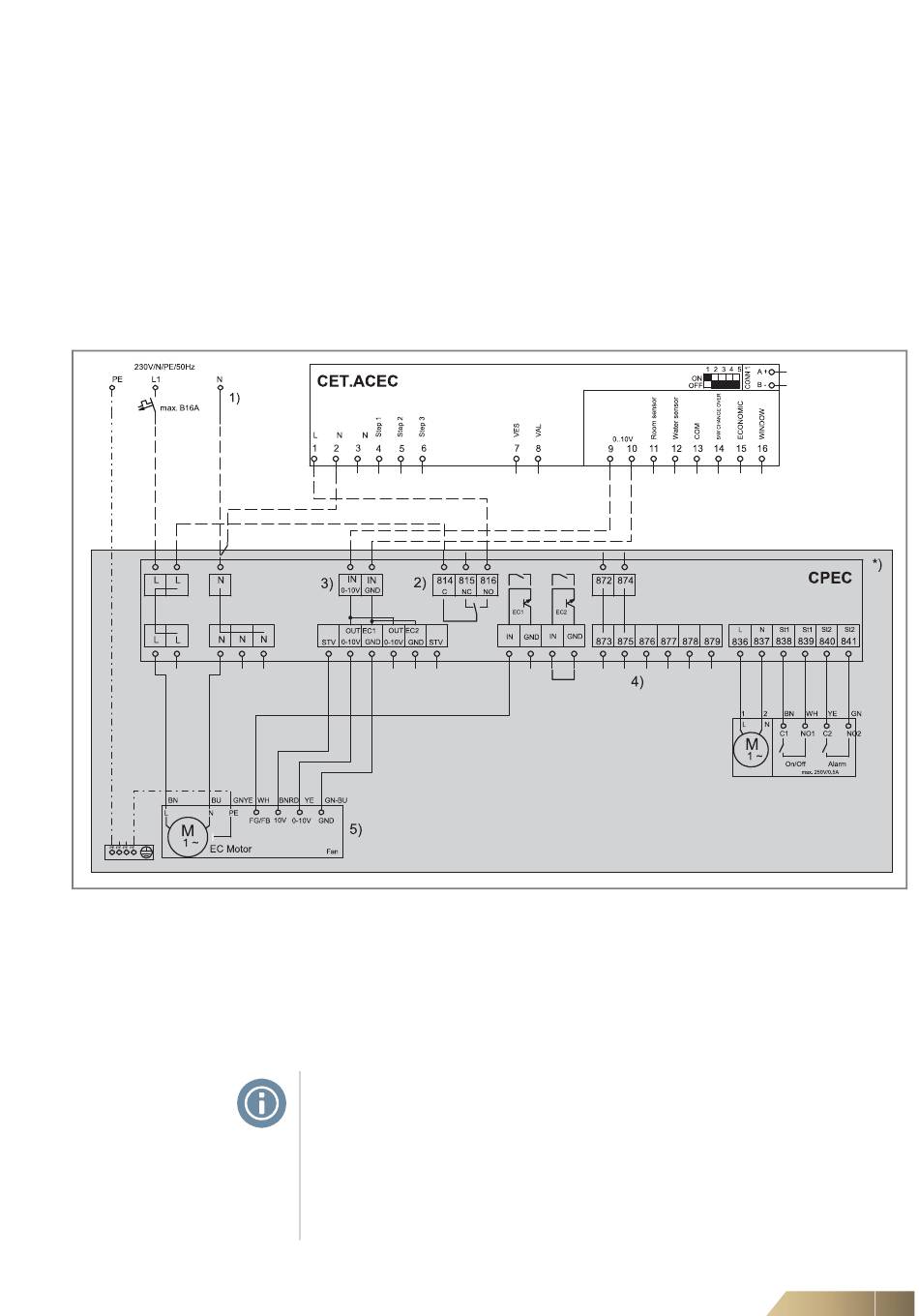

Fig. 6-18: Connexion électrique pour les moteurs EC avec commutateur simple CET.ACEC
1)
= Alimentation 230 VAC; protection sur site par fusible max. 16A; prévoir un dispositif de coupure sur site !
2)
= Messages d'erreur (contacts 814 et 815 fermés défaut de la pompe à condensats, défaut du moteur EC ou
absence de tension à la platine de base CPEC)
3)
= Commande du ventilateur avec moteur EC
Borne 0-10V : signal de commande 0-10V / (eau chaude)
Borne GND : mise à la terre signal de commande
4)
= Bornes d'appoint pour vannes
5)
= Moteur EC
*)
= Les raccordements représentés sur fond gris sont déjà réalisés en usine.
FläktGroup DC-2015-0159-FR 2020-09/R7 • sous réserve de modifications
Une commande et une régulation simplifiées des HyCassette-Gekos avec 4 voies
peuvent être assurées par les commutateurs CET.ACEC.
Les types de fonctionnement suivants sont possibles selon la version de l'appareil :
– Mode de fonctionnement chauffage seul (système 2 tubes)
– Mode de fonctionnement refroidissement seul (système 2 tubes)
– Mode de fonctionnement chaud ou froid (système 2 tubes)
– Mode de fonctionnement chaud et froid (système 4 tubes)
Le raccordement du commutateur simple s'effectue à la platine de base montée en
usine. Elle se trouve dans le coffret électrique en tôle d'acier monté côté raccordement
hydraulique du caisson de base (voir Fig. 6-1).
Consignes d'utilisation !
Avant de procéder au raccordement, vérifiez que le code de commande de l'équipe-
ment électrique de l'appareil correspond à celui indiqué sur le schéma électrique.
Un signal d'erreur peut être dérivé des appareils. Les bornes de raccordement pour
les messages d'erreur sont renseignées dans les schémas électriques. Conformé-
ment aux normes en vigueur, un dispositif de coupure sur tous les pôles est à prévoir
sur site. En cas d'utilisation d'un disjoncteur différentiel, celui-ci doit être de type B (à
pontage direct).
•
Effectuez le raccordement suivant le schéma électrique spécifique de l'appareil.
Raccordement électrique
