6.7 Raccordement électrique de moteurs à vitesses (moteurs AC) avec des commutateurs
simples CET.ACEC/platine de relais RM1.PCB

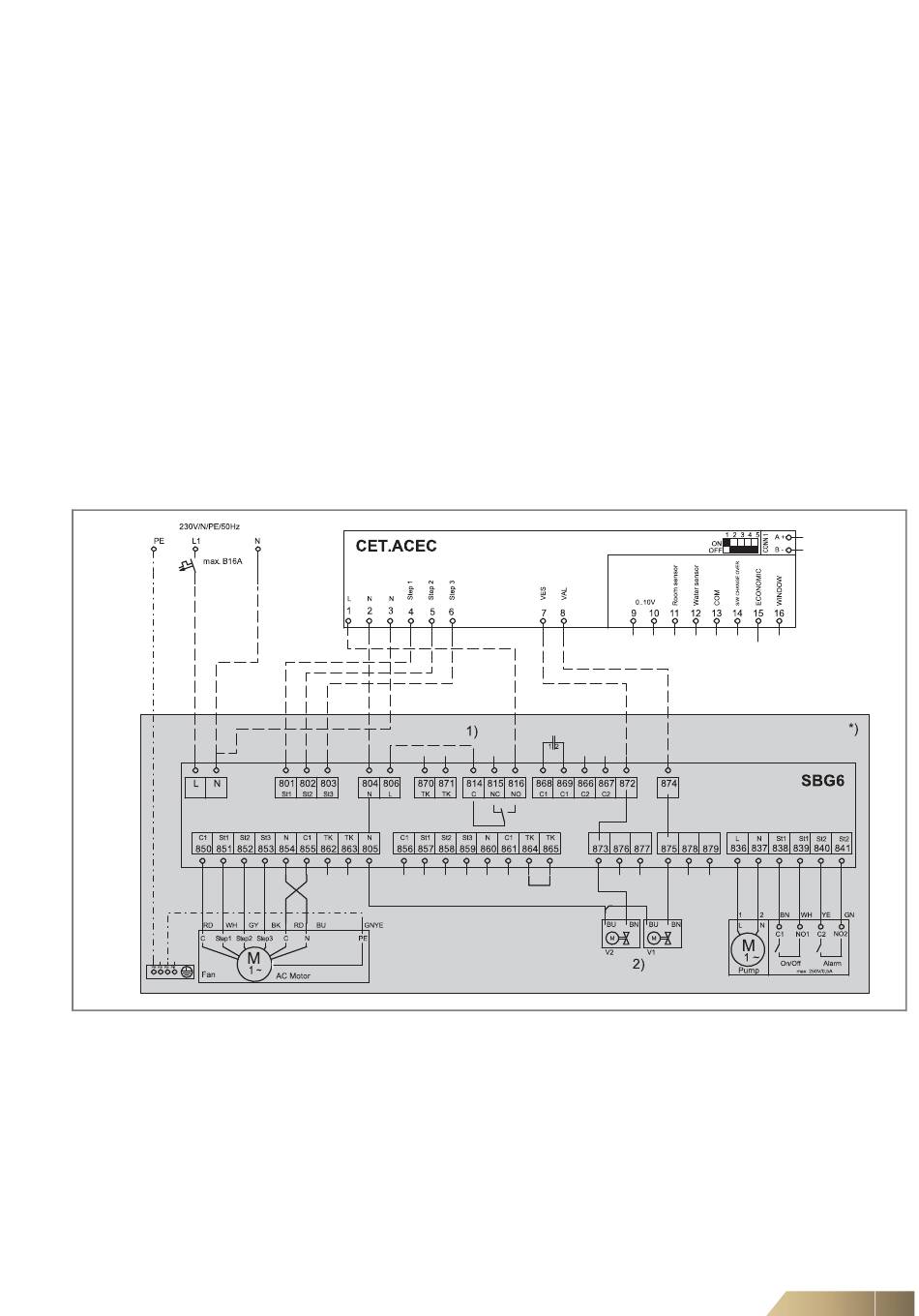

Fig. 6-8: Raccordement de moteurs à vitesses (moteurs AC) sans platine de relais
1) = Placer le pont entre les bornes 806/L et 814 sur le dernier appareil.
2) = Connecter les vannes, si elles sont disponibles dans l'instrumentation Sinon, raccorder uniquement la commande
du ventilateur.
Pour un système 4 tubes, raccorder la vanne de chauffage à la borne 873 et la vanne de refroidissement à la borne 875.
Pour un système 2 tubes en chaud, raccorder la vanne de chauffage à la borne 873.
Pour un système de refroidissement à deux tuyaux, connectez la vanne de refroidissement à la borne 875.
Pour un système 2 tubes change-over, raccorder la vanne à la borne 875.
Appareils avec chauffage électrique :
– La vanne de refroidissement doit être raccordée aux bornes 875 et 805/N. Il n'y a pas de vanne de chauffage.
– Double affectation de la borne 805 sur les appareils sans platine relais (pré-équipé d'une ligne en usine)
– L'alimentation du chauffage électrique est à effectuer séparément. Voir le chapitre 6.4.
*) = Les connexions indiquées dans la zone grise claire ont déjà été réalisées à l'usine.
FläktGroup DC-2015-0159-FR 2020-09/R7 • sous réserve de modifications
Une commande et une régulation simplifiées de la cassette Geko peuvent être assu-
rées par les commutateurs CET.ACEC.
Les modes de fonctionnement suivants sont possibles selon la version de l'appareil :
– Mode de fonctionnement chauffage seul (système 2 tubes)
– Mode de fonctionnement refroidissement seul (système 2 tubes)
– Mode de fonctionnement chaud ou froid (système 2 tubes)
– Mode de fonctionnement chaud et froid (système 4 tubes / système 2 tubes et
chauffage électrique)
Le raccordement du commutateur simple s'effectue à la platine de base montée sur
site ou à la platine de relais. Il se trouve dans le boîte à bornes ou le coffret électrique
en tôle d'acier, monté côté raccordement hydraulique du caisson de base.
Sans platine de relais, un seul commutateur simple CET.ACEC par appareil peut être
raccordé.
Avec une platine de relais, il est possible de faire fonctionner jusqu'à 4 appareils de
types différents sur le même commutateur. En mode de fonctionnement parallèle de
plusieurs appareils, l'alimentation s'effectue toujours à un seul appareil. Le courant
total absorbé ne peut pas dépasser 3 A.
Raccordement électrique
69
