Montage
Montage de la grille design à 4 voies

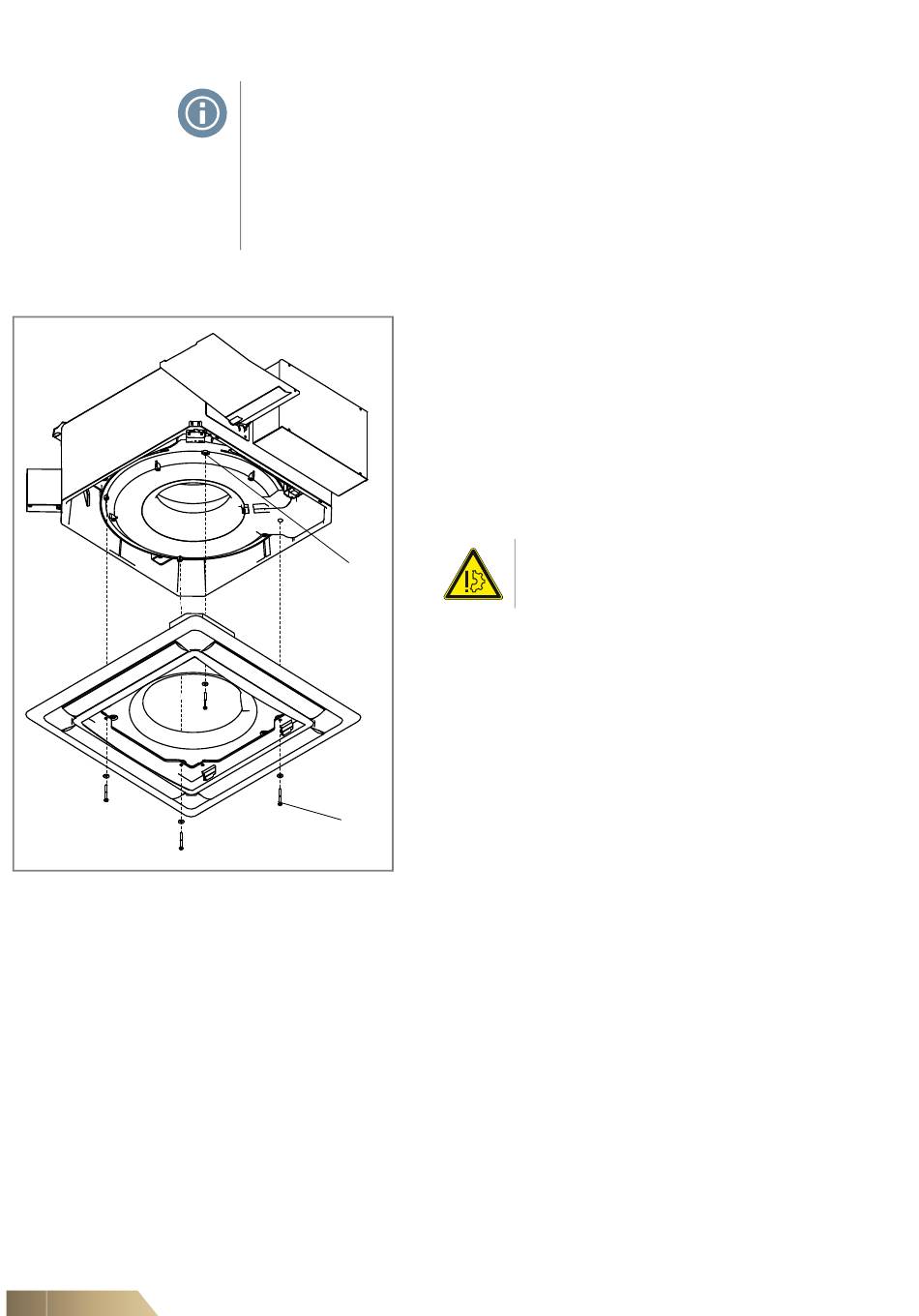

Fig. 4-18: Montage de la grille design à 4 voies
40
Consignes d'utilisation !
Pour la compensation visuelle des imperfections du plafond, la grille design, une fois
bien installée, présente un joint creux d'environ 4 mm par rapport au faux plafond -
voir chapitre 4.3.1 « Ouverture de plafond - 4 voies » à la page 30. En option, un
joint d'étanchéité blanc en mousse, livré séparément, permet de fermer le joint
creux avant le montage de la grille design. Pour cela poser la grille design avec les
ailettes de soufflage vers le bas sur une surface plane et coller le joint d'étanchéité
en mousse soigneusement en haut sur la bordure extérieure de la grille.
Pour les appareils équipés de la télécommande à infra-
rouge, il faut consulter la notice d'utilisation séparée pour le
montage du récepteur infrarouge avant de monter la grille.
Dans ce cas, après l'installation du récepteur infrarouge, il
faut d'abord fixer à l'appareil l'adaptateur blanc ou gris sépa-
rément sans grille à l'aide de 3 vis.
•
1
•
Pos. 1: Filetage
2
Pos. 2: Vis (4 pièces)
FläktGroup DC-2015-0159-FR 2020-09/R7 • sous réserve de modifications
Poser la grille (y compris l'adaptateur blanc ou gris fourni
séparément) par le dessous et fixer la grille design à
l'appareil à l'aide des 4 vis aux filetages prévus à cet effet
(Fig. 4-18, Pos. 2). .
Risque d'endommagement de l'appareil !
Serrer ensuite les vis solidement
(couple de serrage max. 2,5 Nm)!
Remettre la grille d'aspiration en place et la fixer à l'aide
des vis blanches (Fig. 4-17) par un quart de tour des
fermetures (Fig. 4-16).
