6.9.3 Vue d'ensemble des platines de commande et des panneaux de commande des régulateurs ISYteq
6.9.3.1 Modèles de régulateurs ISYteq 3010

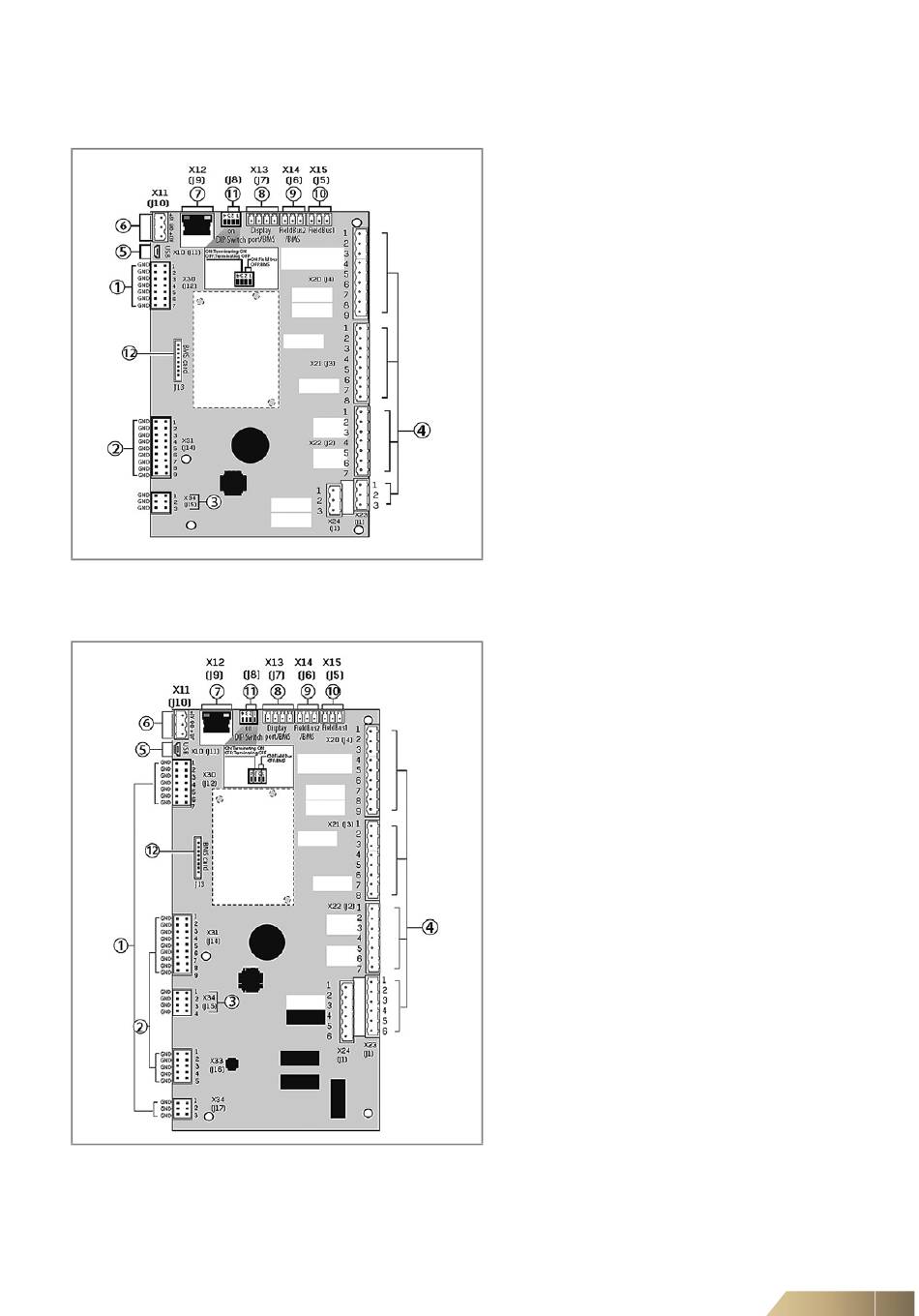

Fig. 6-30: Modèle de régulateurs ISYteq 3010
6.9.3.2 Modèles de régulateurs ISYteq 3020
Fig. 6-31: Modèle de régulateurs ISYteq 3020
FläktGroup DC-2015-0159-FR 2020-09/R7 • sous réserve de modifications
Pos. 1: X30 Entrées numériques
Pos. 2: X31 Entrées analogiques
Pos. 3: X34 Sorties analogiques
Pos. 4: X20, X21, X22, X24 Sorties numériques
Pos. 5: X10 : micro USB pour mise à jour de l'application
Pos. 6: X11 : raccordement électrique réseau pour sonde
externe
Pos. 7: X12 : connexion Ethernet
Pos. 8: X13 : connexion écran
Pos. 9: X14 : connexion GTB/Fieldbus 2
Pos. 10: X15 : connexion Fieldbus 1
Pos. 11: Interrupteur DIP GTB/ connexion Fieldbus 2
Configuration
Pos. 12: Carte GTB (en option)
Pos. 1: X30 Entrées numériques
Pos. 2: X31 Entrées analogiques
Pos. 3: X34 Sorties analogiques
Pos. 4: X20, X21, X22, X24 Sorties numériques
Pos. 5: X10 micro USB pour mise à jour de l'application
Pos. 6: X11 raccordement électrique réseau pour sonde ex-
terne
Pos. 7: X12 connexion Ethernet
Pos. 8: X13 connexion écran
Pos. 9: X14 connexion GTB/Fieldbus 2
Pos. 10: X15 connexion Fieldbus 1
Pos. 11: Interrupteur DIP GTB/ connexion Fieldbus 2
Configuration
Pos. 12: Carte GTB (en option)
Raccordement électrique
